高速度鉄道6号線(桜通線) 5両組成×20編成=100両在籍 配置:日進工場
編成:6100-6200-6300-6700-6800
電気:架空線式DC1500V 軌間:1067mm(狭軌) 車長:20m(大型)
車外設置 行先表示器(方向幕) |
|

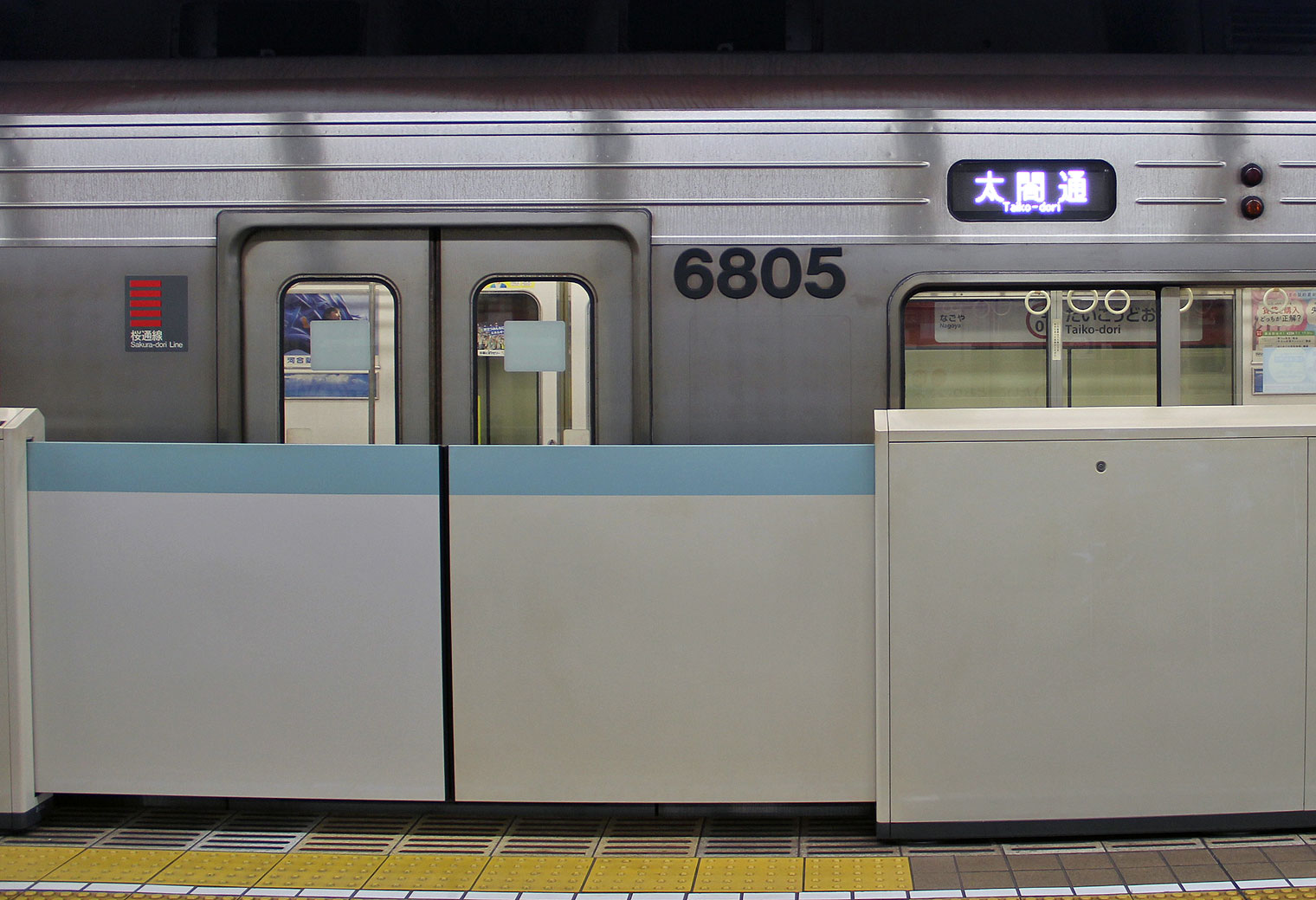

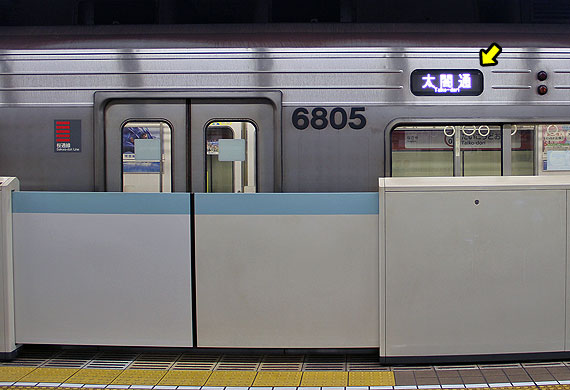

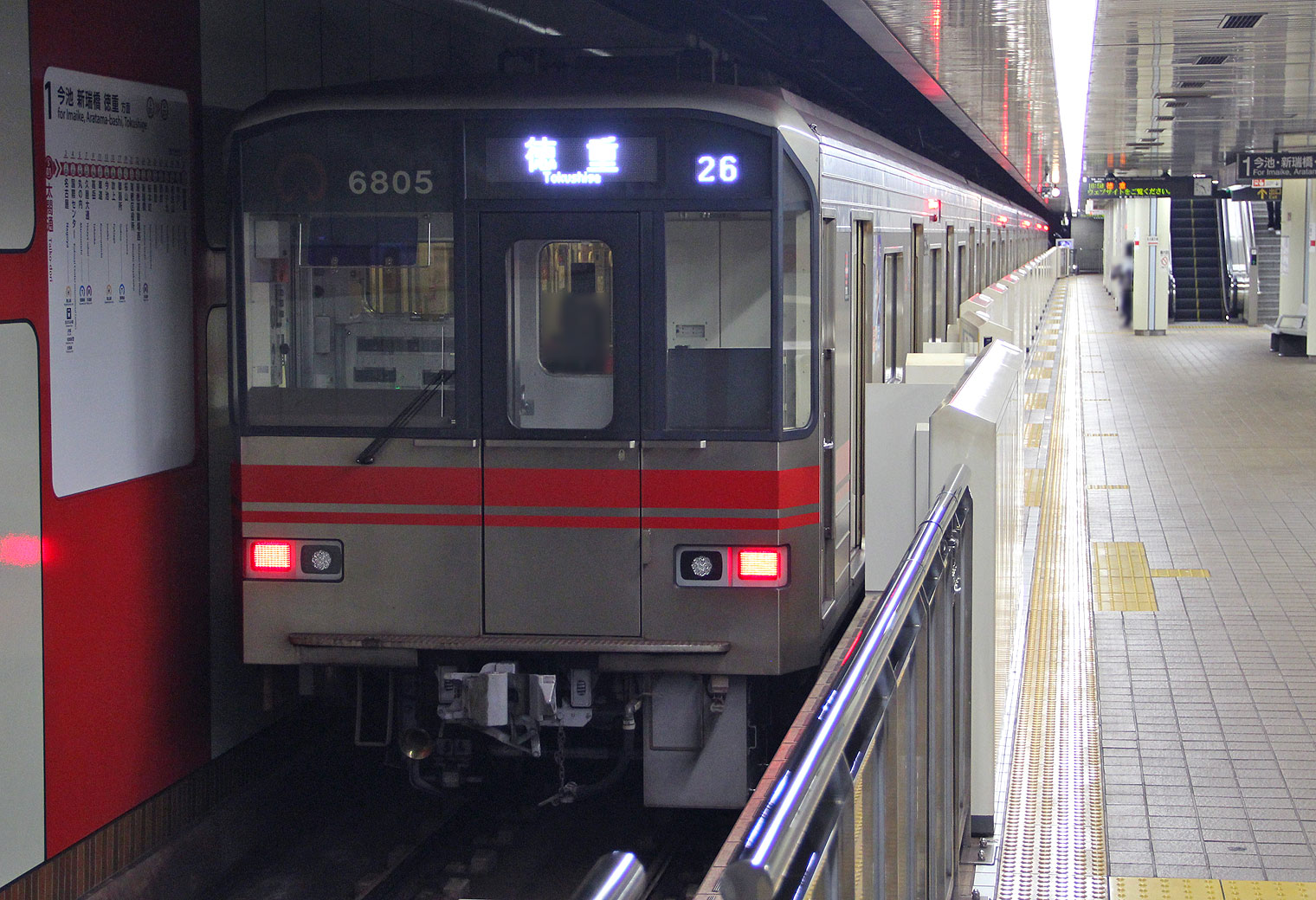

桜通線6000形の前面方向幕&側面方向幕は字幕式です.

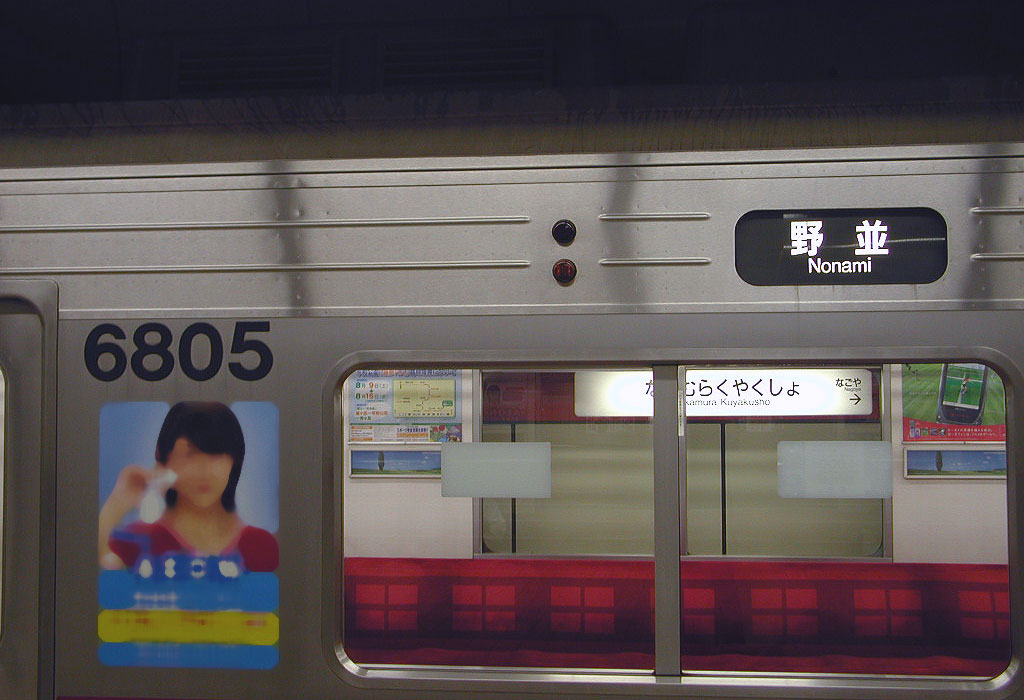

前面と側面でサイズが異なります.側面方向幕は各車両中央付近に設置されています.

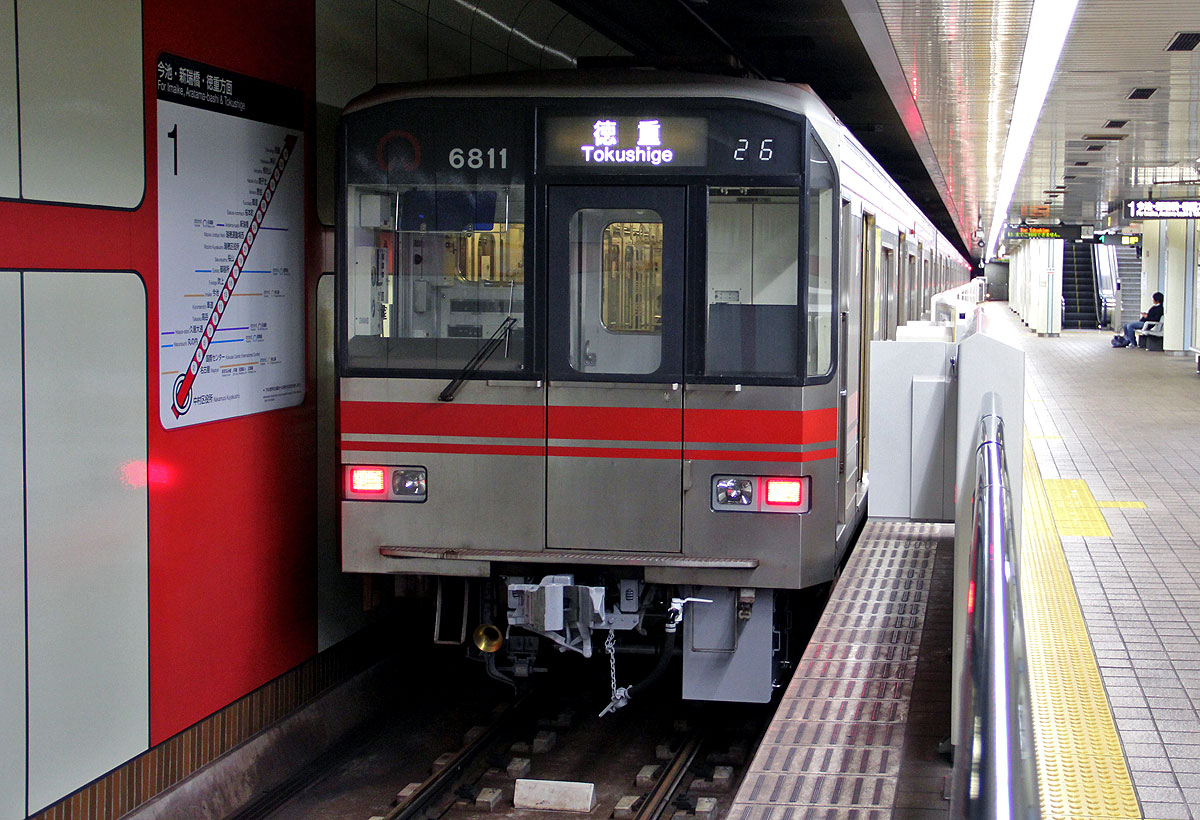

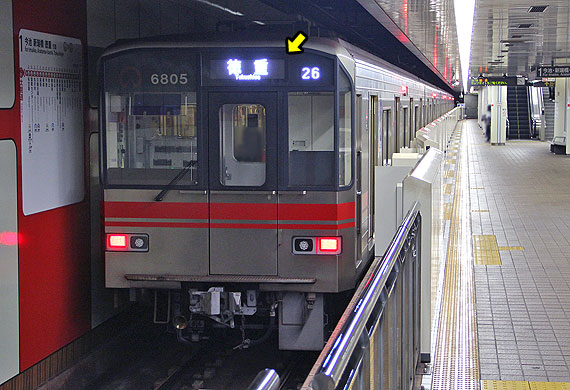

▲6000形前面方向幕(字幕式) |
▲6000形側面方向幕(字幕式) |

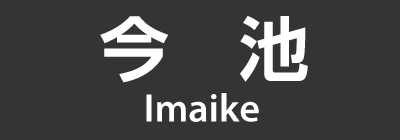

地下鉄桜通線6000形車両の行先表示器(方向幕)のコマ内容を掲載しています.
これらの情報は独自調査から推測したもので,実際の内容と異なる可能性がありますのでご了承ください.

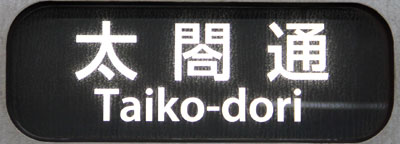

現在使用されている桜通線の方向幕は,令和5年(2023年)1月4日の駅名称変更(中村区役所→太閤通)に合わせて更新されたものです.
従来のものと比べ,英字の書体が太くなりました.

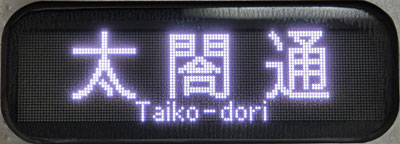

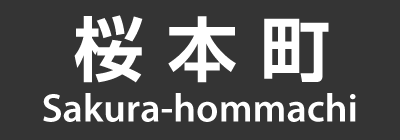

新たに「太閤通」と「桜本町」が追加されています.
(駅名称変更日よりも前に方向幕交換作業を行うため,「中村区役所」幕も入っています.)
それ以前の桜通線方向幕は,平成23年3月の徳重延伸の際に更新されたものです.

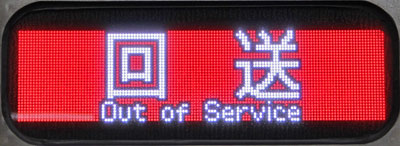

以前のものと比べ,字体が若干細くなり,非営業幕にも英字が入りました.

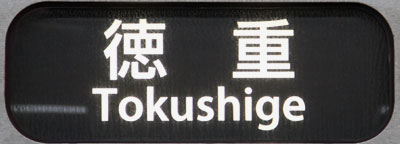

新たに「徳重」と「団体」が追加されたほか,鶴舞線「赤池」表示は無くなりました.
6000形
(第3期) |
過去方向幕(H23〜R4) |
|
01 |
|
02 |
|
03 |
|
04 |
|
05 |
|
06 |
|
07 |
|
08 |
|
09 |
|
10 |
|
11 |
|
12 |
|
|

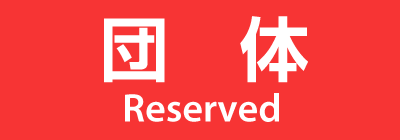

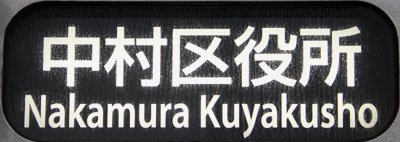

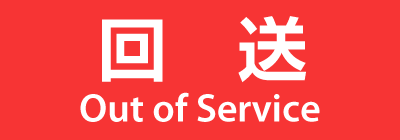

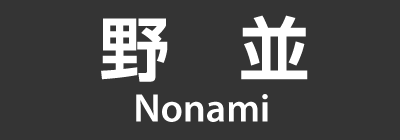

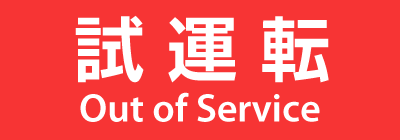

現在の方向幕(R5〜) |
|
01 |
|
02 |
|
03 |
|
04 |
|
05 |
|
06 |
|
07 |
|
08 |
|
09 |
|
10 |
|
11 |
|
12 |
|
|
|
過去に使用されていた方向幕1 桜通線開業前の鶴舞線暫定運用時 |
|
|
過去に実際に使用されていた方向幕のうち,廃品放出などで入手することのできた幕の字幕配列を紹介します.
桜通線6000形の試作車6101編成は桜通線での営業運転に先立ち,鶴舞線で試運転と営業運転に使用されていました.その当時の方向幕です.
6000形
(鶴舞線) |
6000形鶴舞線運用 |
|
01 |
|
02 |
|
03 |
|
04 |
|
05 |
|
06 |
|
07 |
|
08 |
|
09 |
|
10 |
|
|
|
|
過去に使用されていた方向幕2 桜通線第一期/第二期 |
|
|
左側は,桜通線の第一期開業時代(中村区役所〜今池間)に使用されていた方向幕です.
丸の内や鶴舞線の赤池、浄心も設定されています.
右側は,桜通線の第二期開業以降(今池〜野並間開通後)に使用されていた方向幕です.

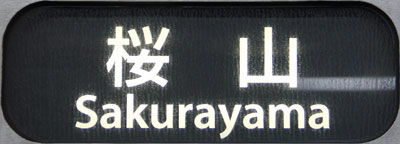

桜山と野並が追加されました.
6000形 (第1期) (第2期) |
過去方向幕(第一期) |
|
01 |
|
02 |
|
03 |
|
04 |
|
05 |
|
06 |
|
07 |
|
08 |
|
09 |
|
10 |
|
|
過去方向幕(第二期) |
|
01 |
|
02 |
|
03 |
|
04 |
|
05 |
|
06 |
|
07 |
|
08 |
|
09 |
|
10 |
|
11 |
|
12 |
|
|
車外設置 記号表示器 |
|

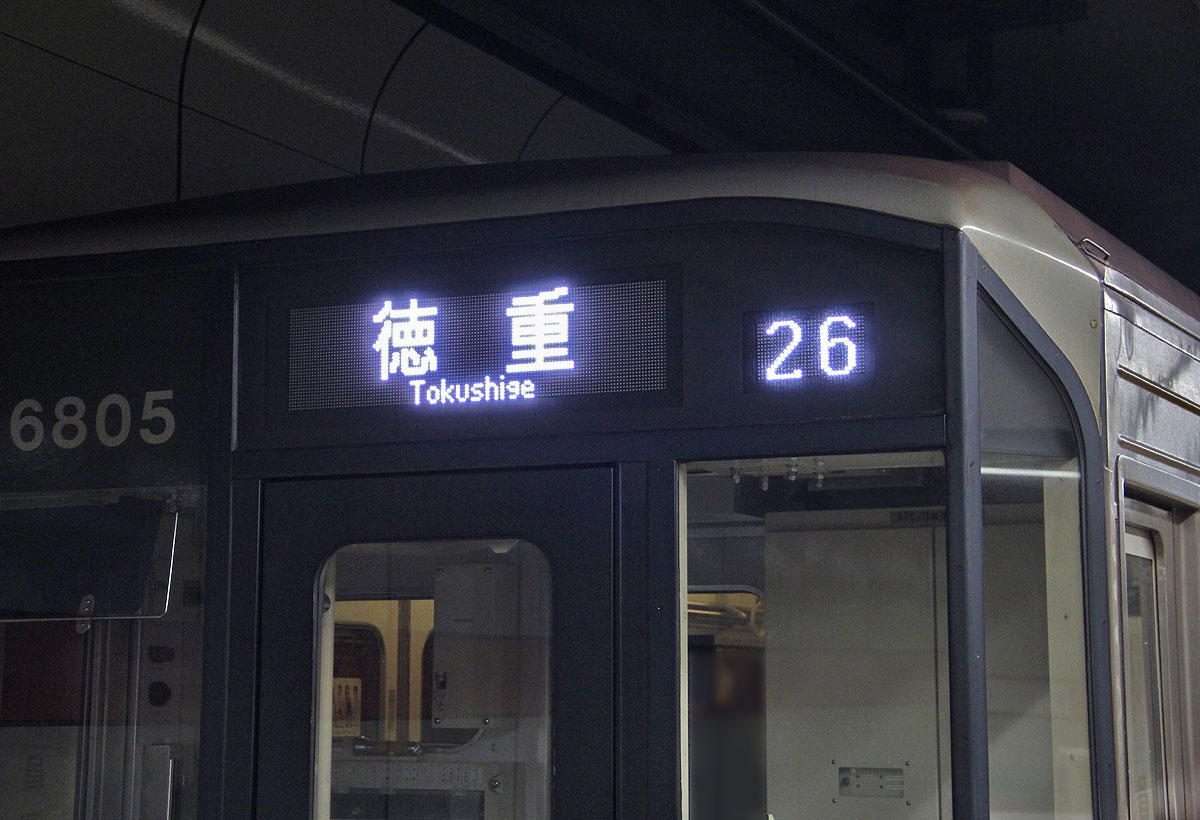

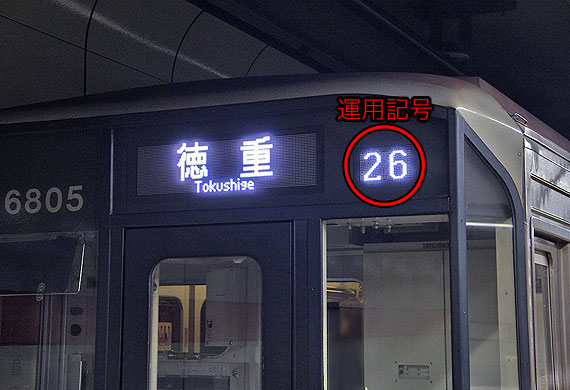

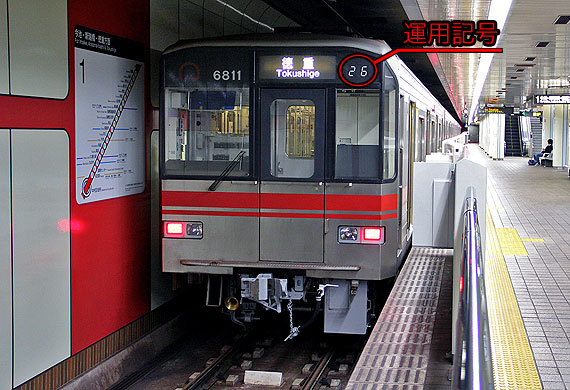

車両前面の行先表示器(方向幕)の左側に,運用記号を表示する装置があります.
6000形は,7セグメントのマグサイン式(磁気反転表示器)で,文字色は白色です.
▲記号表示器(白色マグサイン) |
|
車内設置(妻面) 旅客案内表示器 |
|

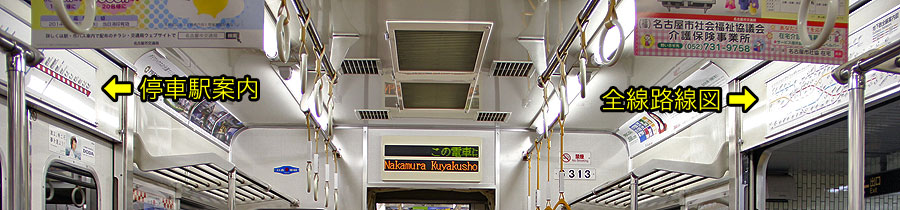

6000形車内の旅客案内表示器は,車端部妻面に設置されています.

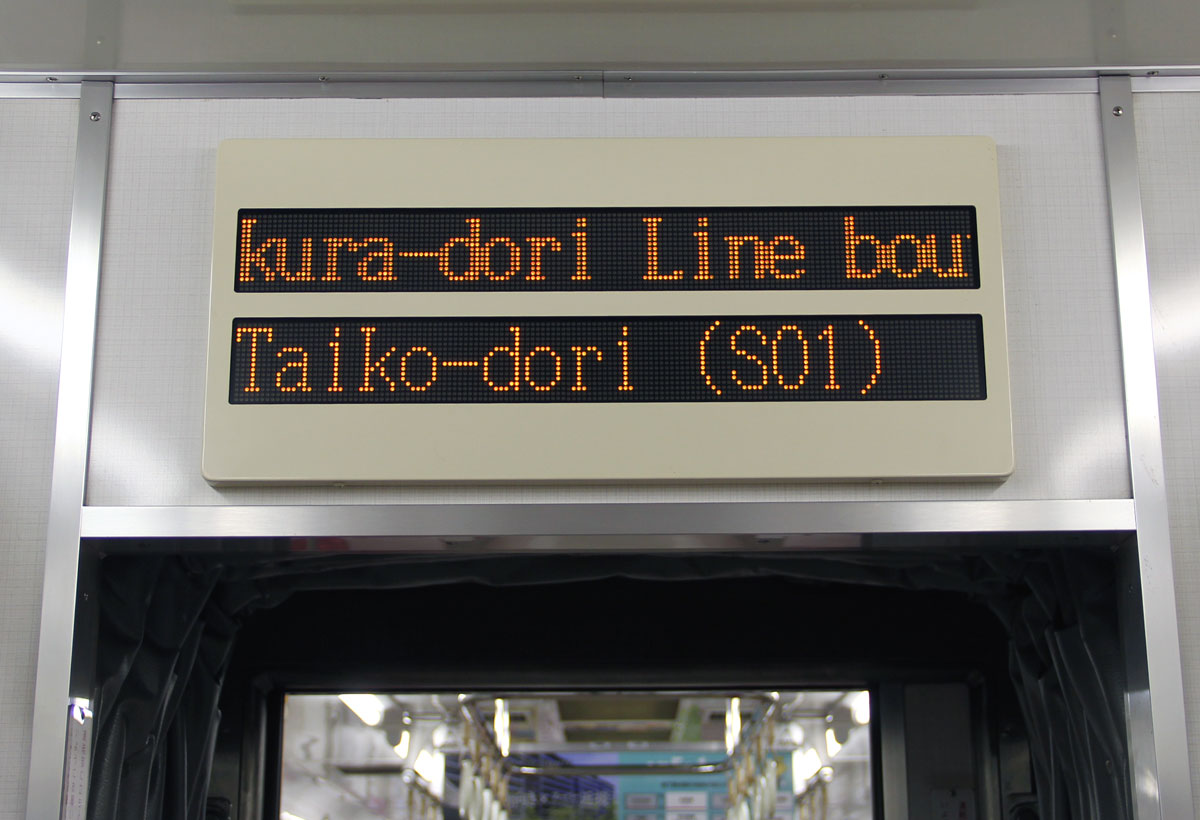

表示部が2行ある大型タイプのLED式です.
製造年次によって設置場所が異なります.
行き先や次駅名,扉の開閉方向,乗換,局からのお知らせ等を,赤,橙,緑色で表示しています.
一部の機器は,機器更新されています.
年次 |
編成 |
号車 |
設置箇所 |
新製時 |
機器更新 |
1次,2次 |
01H〜13H |
1,2 4,5 |
貫通路の横 |
旧LED式 |
→ 新LED式 |
3次 |
3 |
貫通路の上部 |
旧LED式 |
→ 新LED式 |
14H〜20H |
1,2,3,4,5 |
旧LED式 |
|
一次車・二次車/6300号車を除く 6101H〜6113H |
|
|
昭和62年に先行導入された1次車及び平成元年登場の量産2次車は,名古屋市営地下鉄の次世代(第三世代)車両の第一陣として新しい機器が積極的に採用されました.
車内機器では,旅客案内用に「LED式の旅客案内表示器」が採用されました.

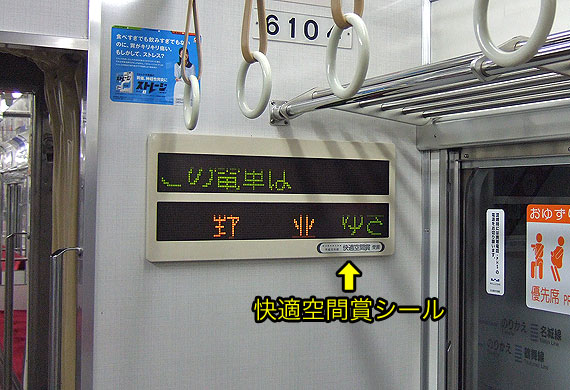

この装置が当時は先駆的な試みとして評価され「快適空間賞」を受賞し,そのシールが貼られていました.

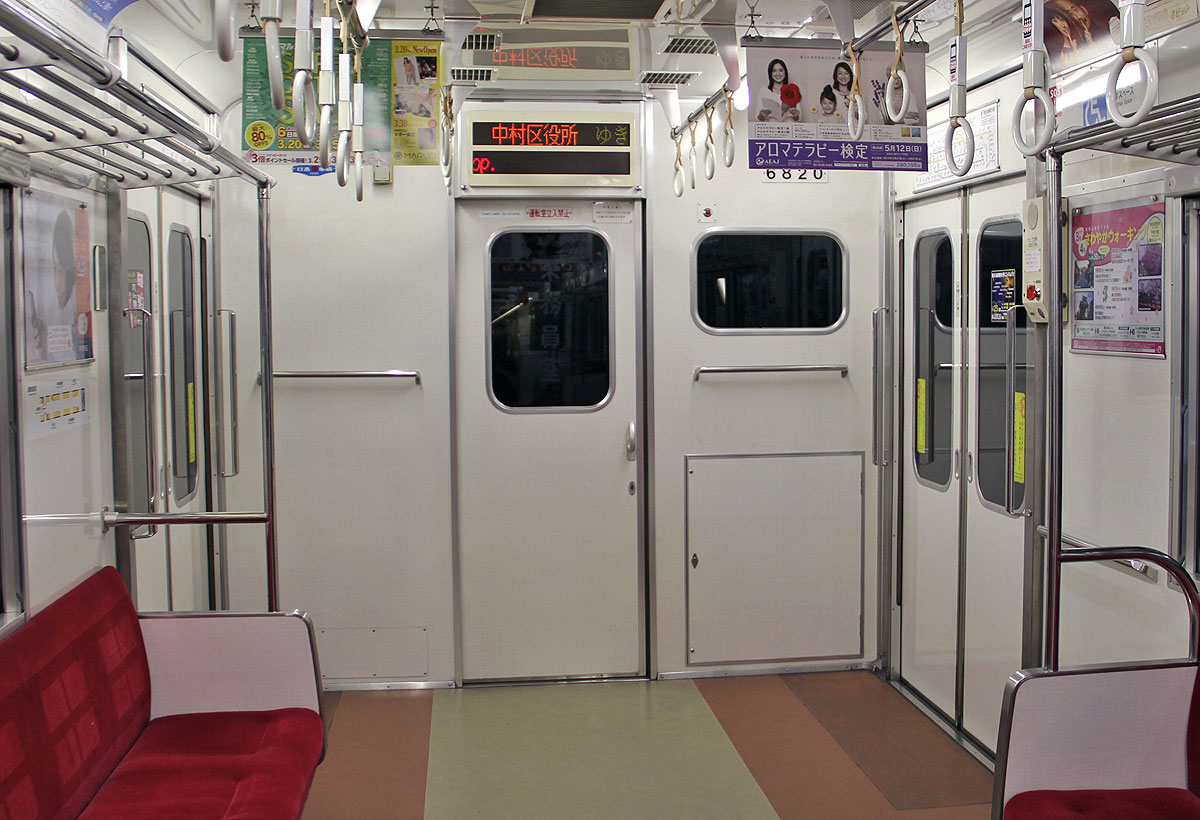

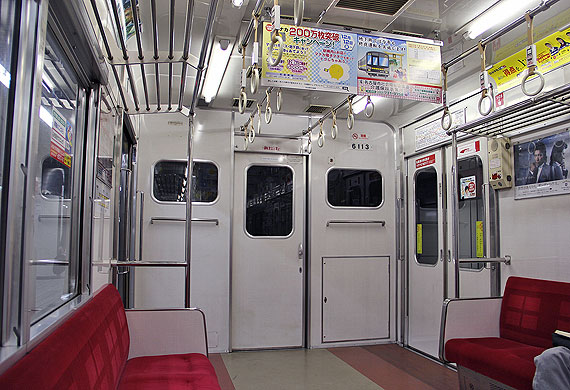

1次車・2次車は車端部妻面に窓がないことから,貫通路の横に設置されています.
(先頭車の乗務員室背後は窓があるため未設置.)
LED表示器は,経年により機器更新されています.
更新後のLED表示器は,従来機種と比較すると,縦方向サイズが小さくなっており,文字も縦長文字から正方形文字サイズになっています.また,角ドットから丸ドットとなっています.

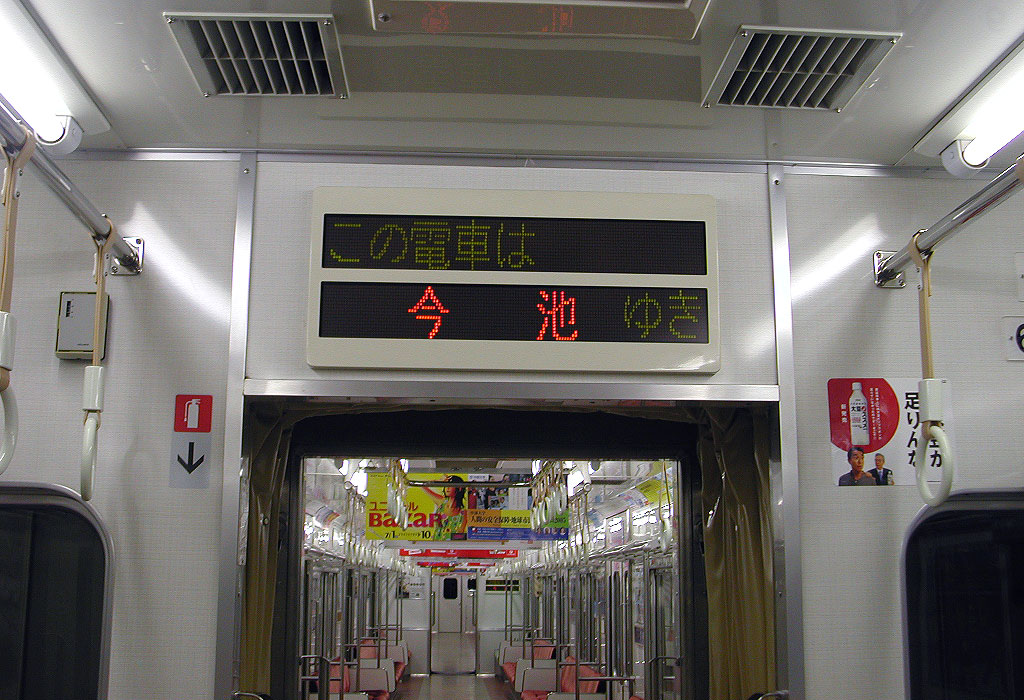

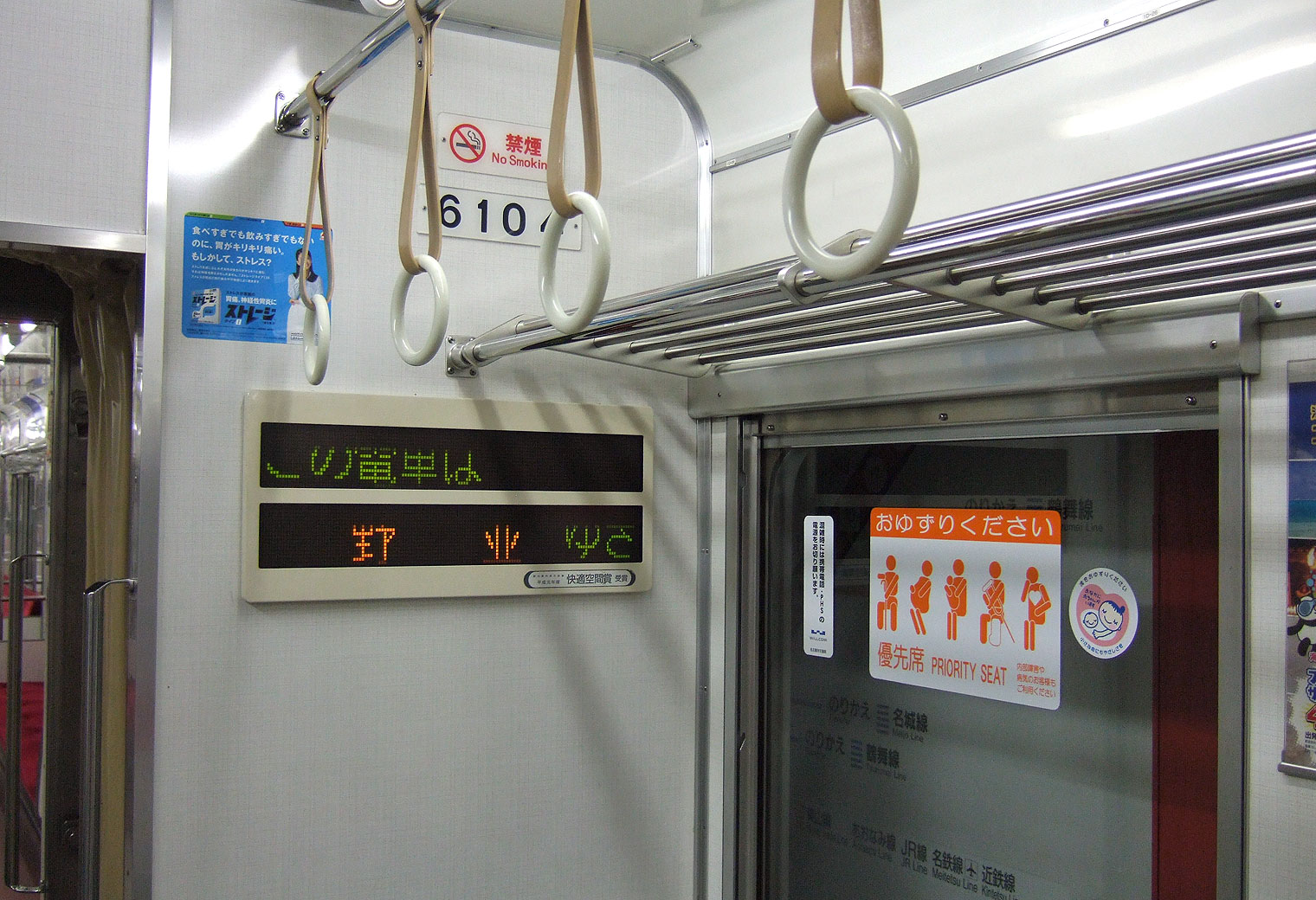

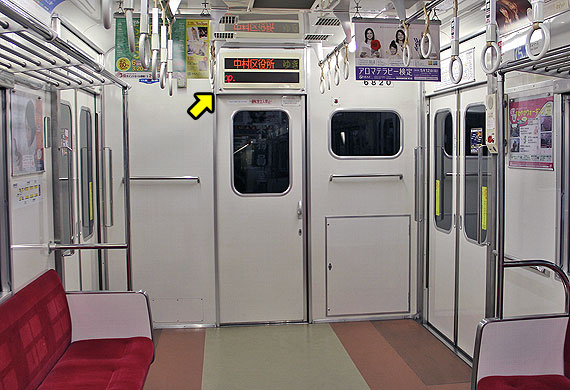

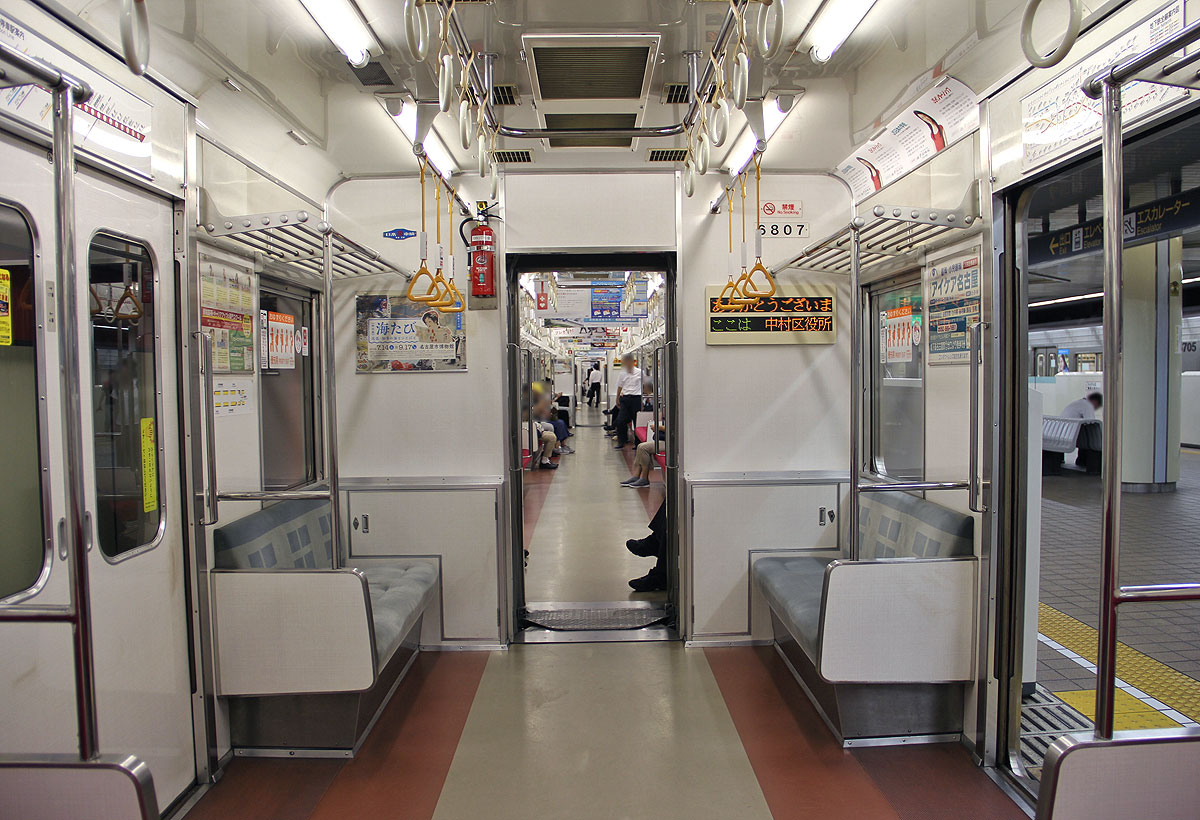

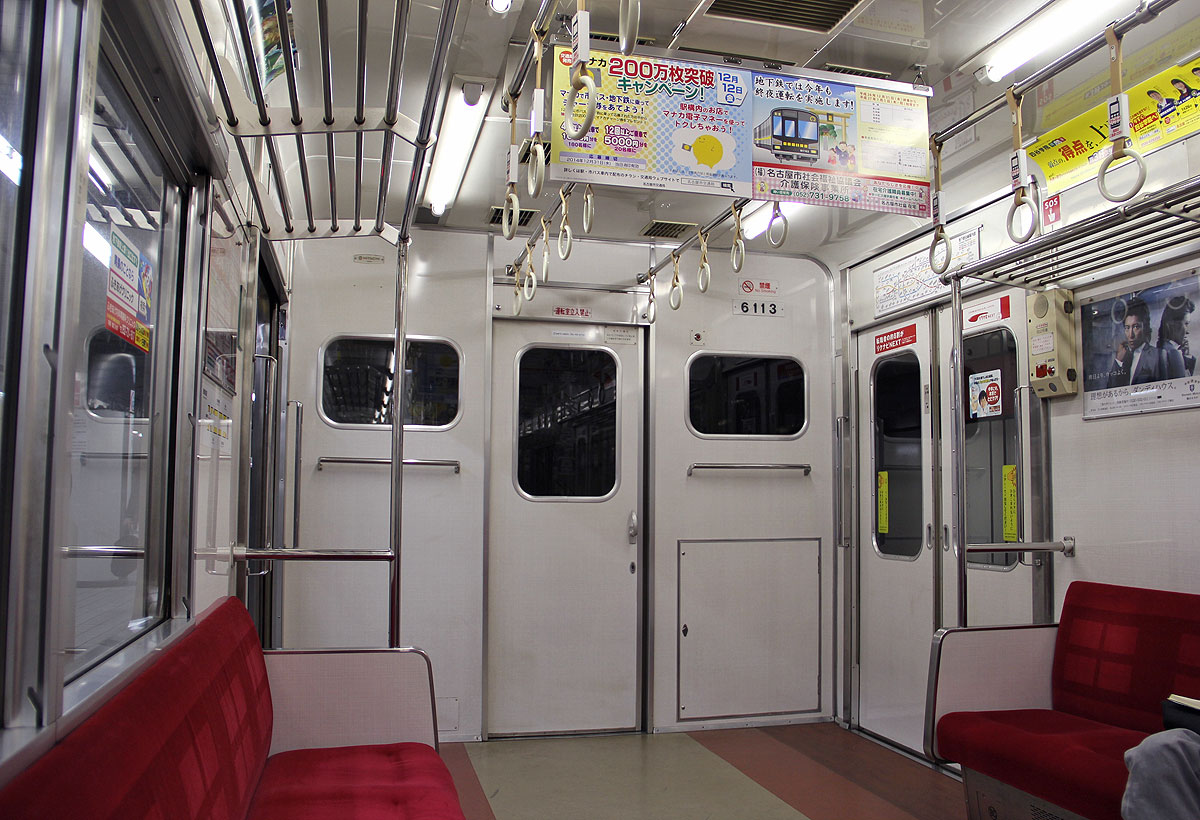

▲旅客案内表示器(新製時) 1・2次車は貫通路の横に設置 |
▲1・2次車の乗務員室背後は設置なし |

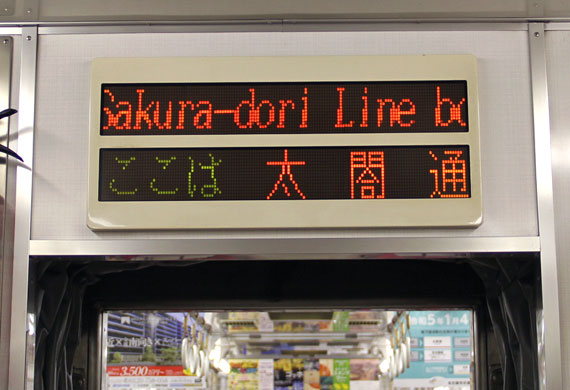

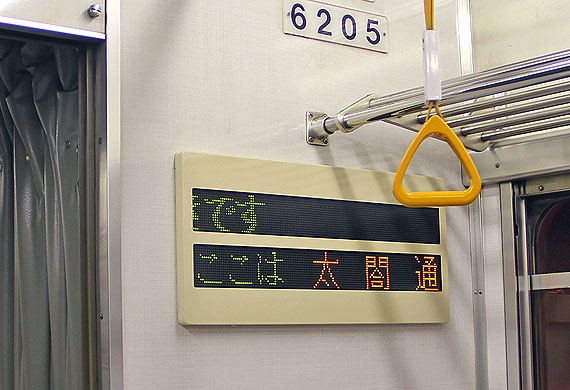

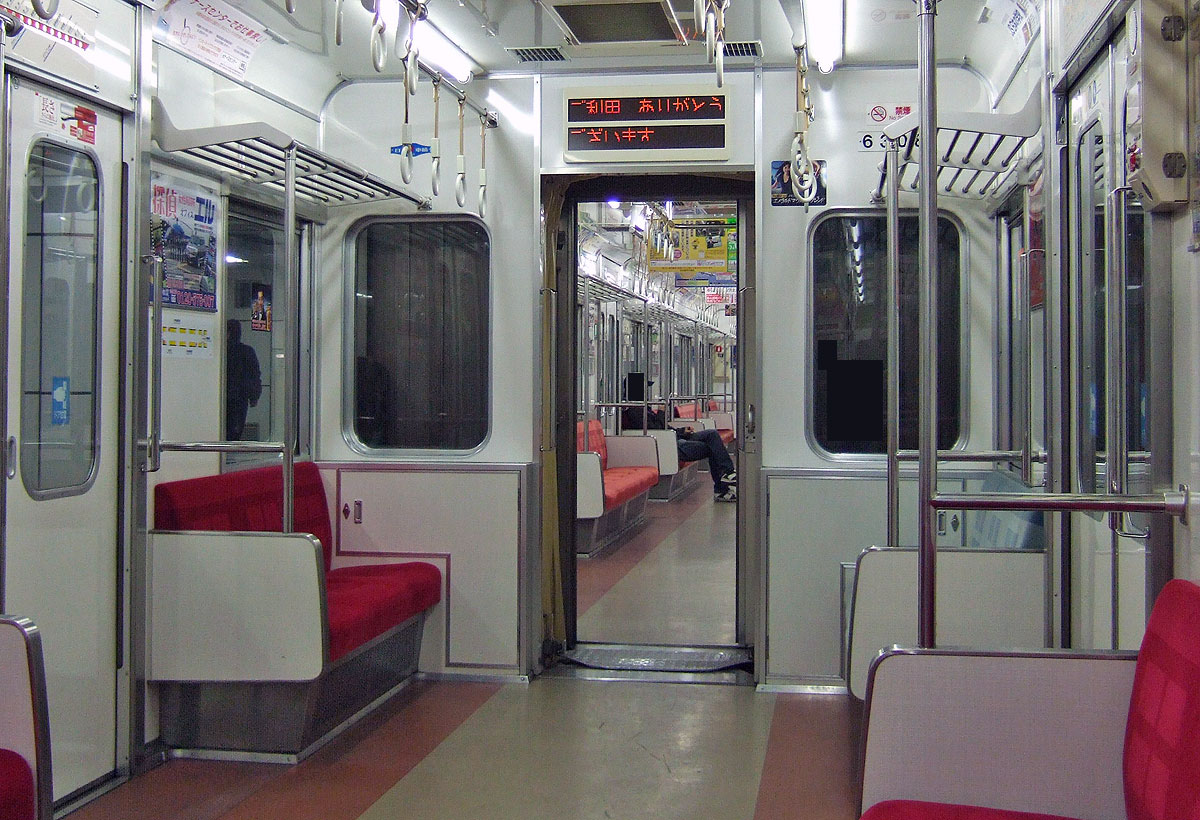

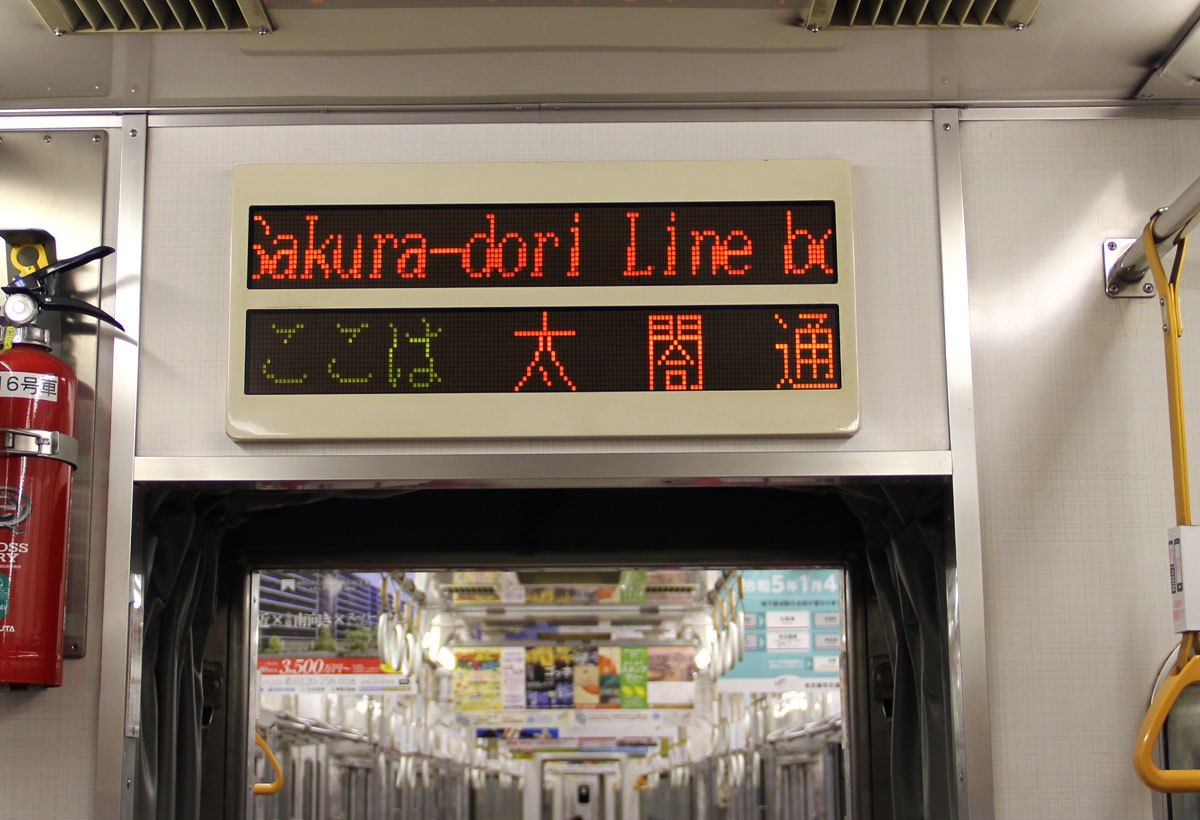

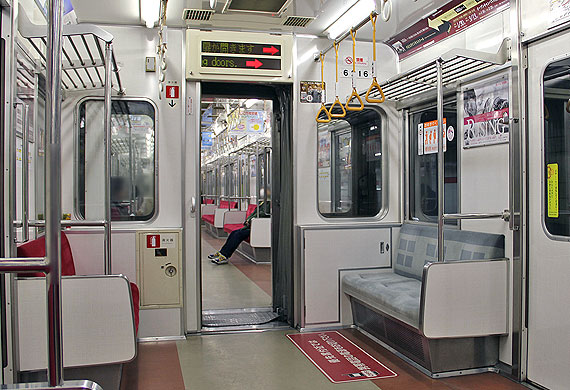

▲旅客案内表示器(更新後) LED式からLED式へ更新 |
▲1,2次車は通路横に設置 |
|
三次車/増結用中間車(6300号車) 6101H〜6113H |
|
|
平成5年登場の3次車では,新たに車端部妻面にも窓が設置されました.
妻面窓設置に伴いLED式旅客案内表示器は,通路横から通路上部に設置位置が変更されました.
3次車のうち,1,2次車の中間に組込まれた車両(6301号車〜6313号車)の旅客案内表示器は,1,2次車と同様に機器更新されました.

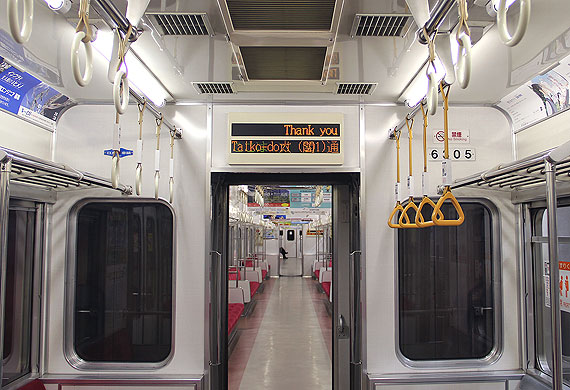

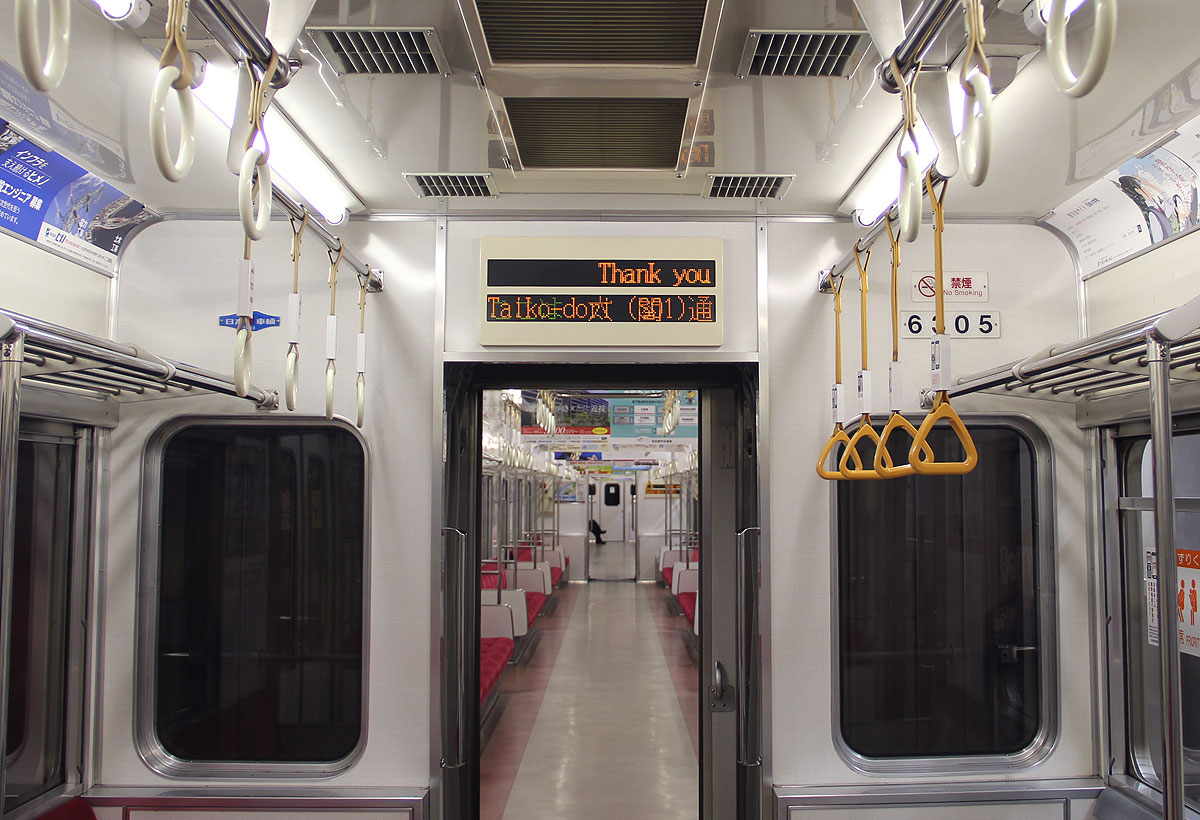

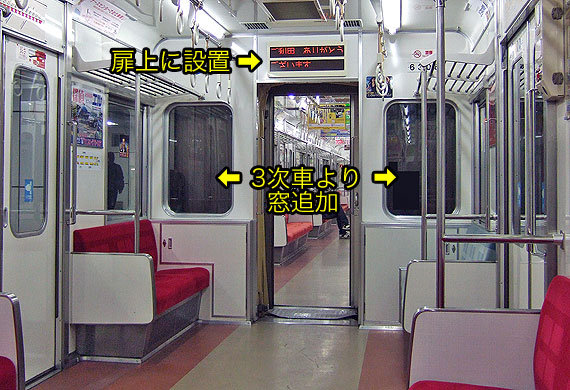

▲旅客案内表示器(新製時) 3次車は貫通路の上部に設置 |
▲同左(新製時) |
▲旅客案内表示器(更新後) |
▲同左(更新後) |
|
三次車 6114H〜6120H (6101H〜6113Hの6300号車を除く) |
|
|
平成5年登場の3次車では,車端部妻面に窓があるため,LED式旅客案内表示器は通路上部に設置されています.
3次車のみで構成された7編成(6114H〜6120H)では,表示器の設置位置変更に伴い,先頭車内乗務員室仕切壁部にも追加設置されました.
また,従来はなかった英文案内機能が追加されました.(現在は全車で英文案内も行われています.)
機器更新はされていません.
▲旅客案内表示器 3次車は貫通路の上部に設置 |
▲3次車は乗務員室背後にも設置 |
▲3次車のみで構成された7編成の旅客案内表示器は未更新の模様 |
|
車内設置(側面) 路線図・停車駅案内図 |
|
6000形の側扉の上部には路線図が掲出されています.
全車(6101H〜6120H)ともプラ製もしくは紙製の固定表示です.
電光表示(路線図式表示器)はありません.

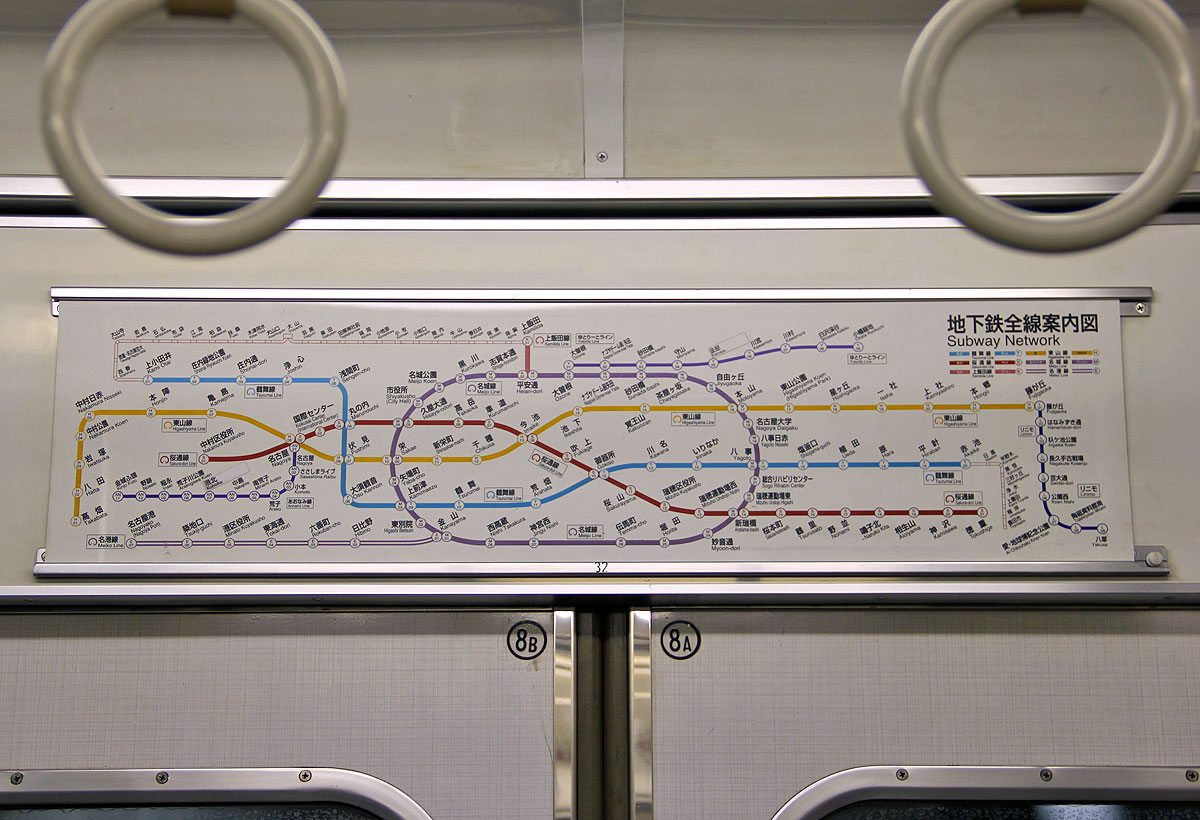

地下鉄全線路線図と桜通線停車駅案内が千鳥配置されています.
|

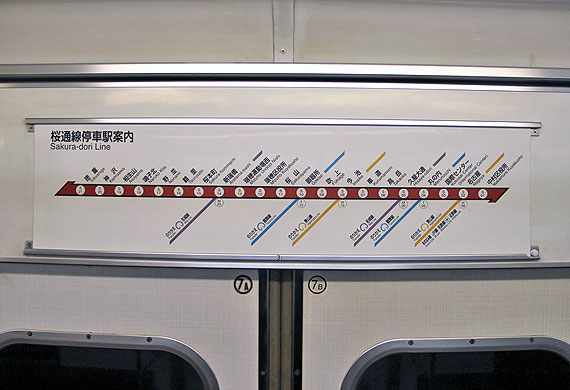

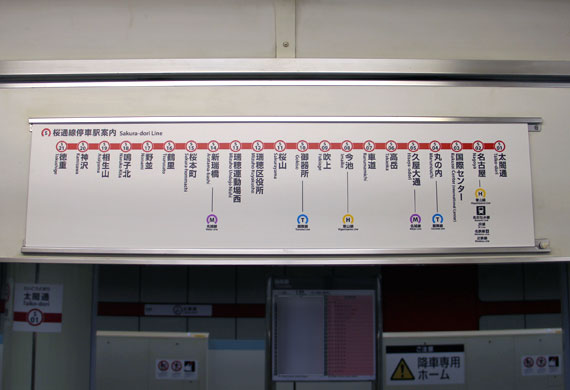

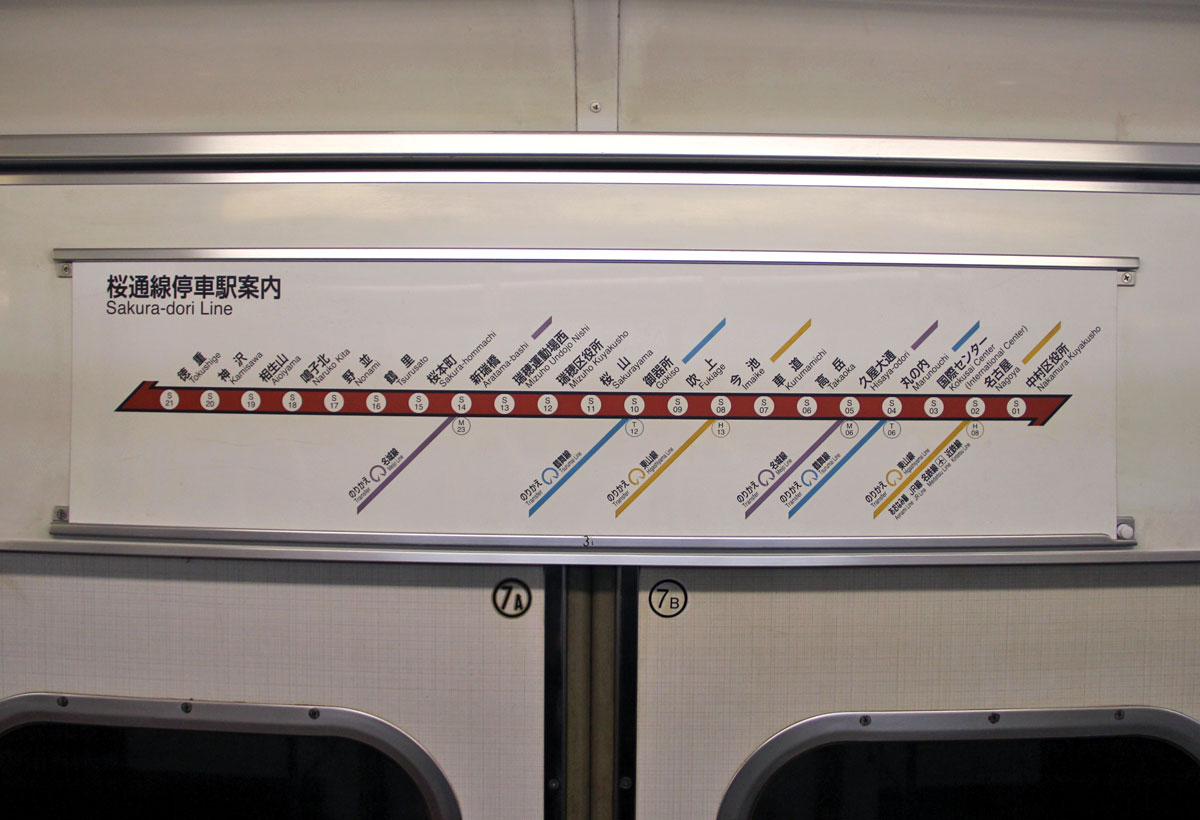

▲桜通線停車駅案内 R4年12月までのデザイン |

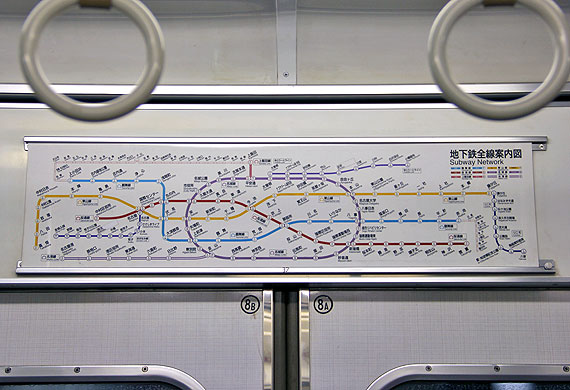

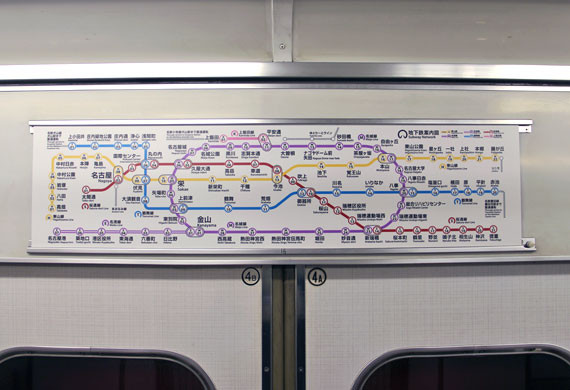

▲地下鉄全線案内図 R4年12月までのデザイン |

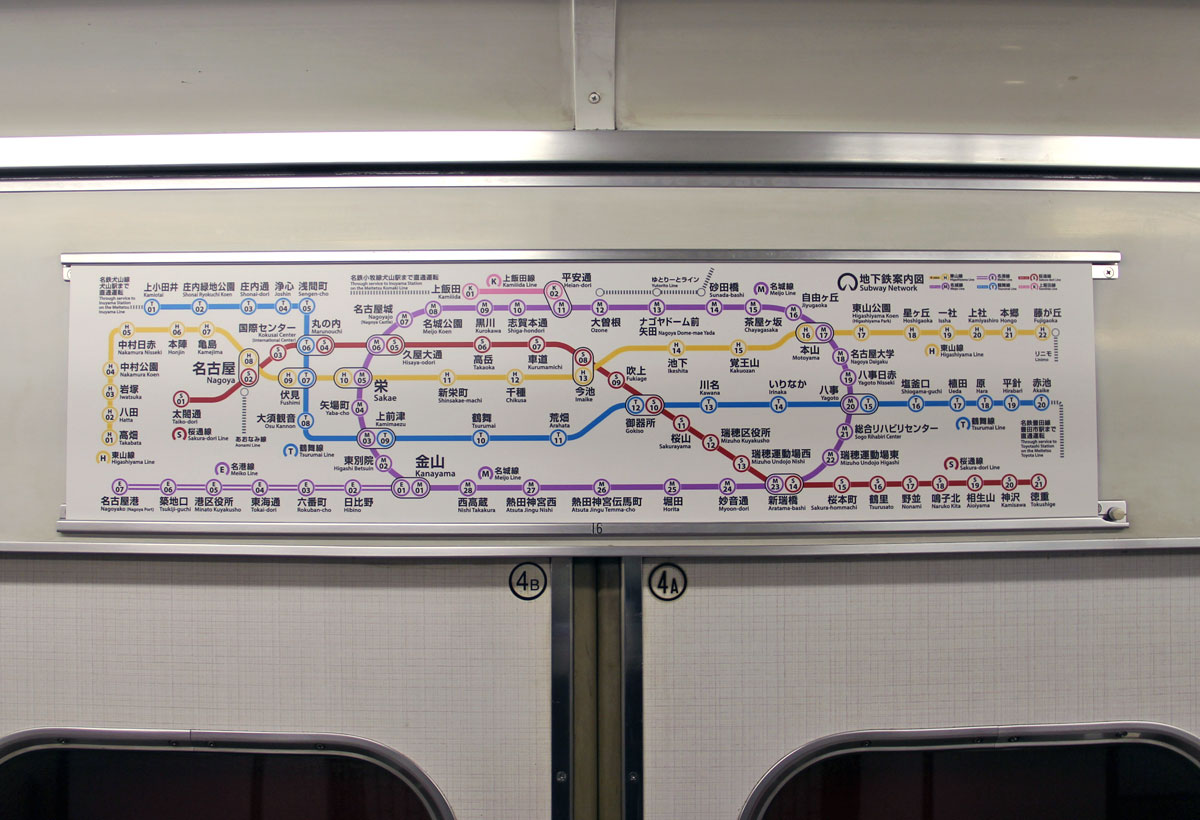

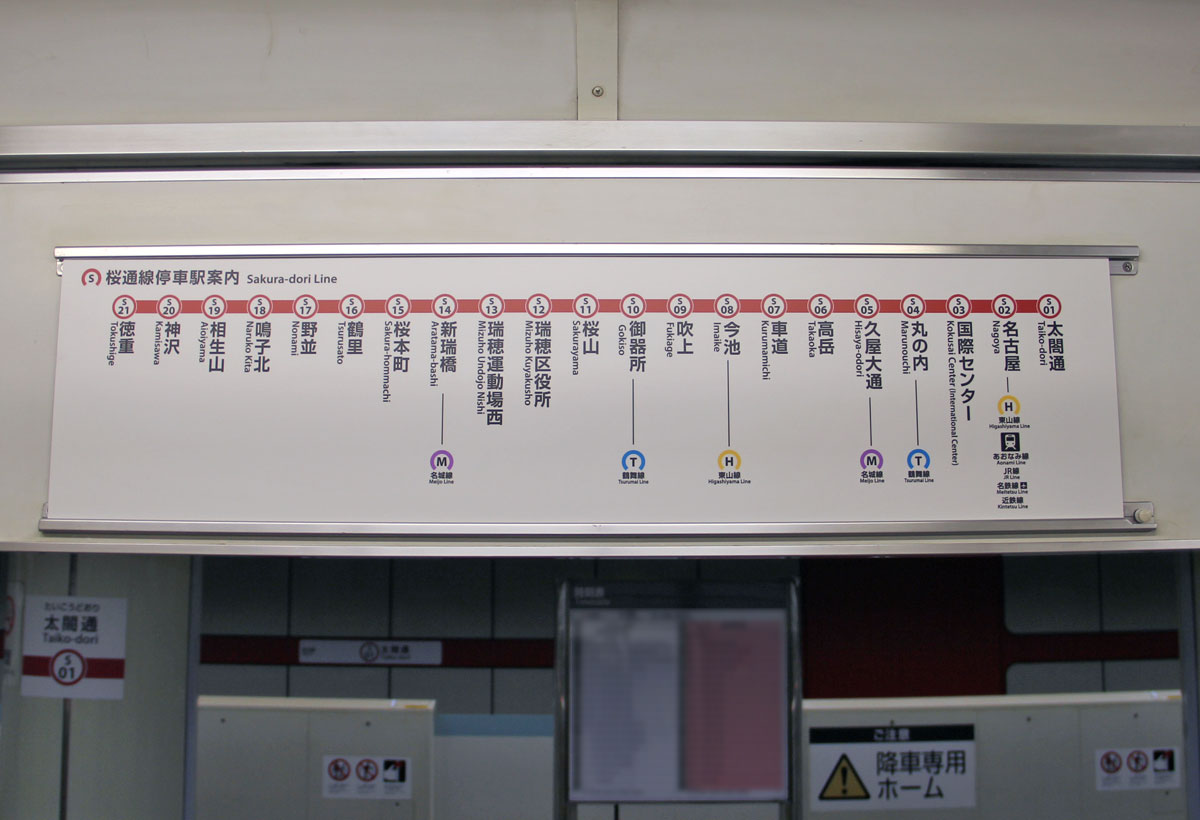

▲桜通線停車駅案内 R5年1月更新後のデザイン |
▲地下鉄全線案内図 R5年1月更新後のデザイン |
