 地下鉄上飯田線  4両組成×2編成=8両在籍  配置:日進工場(名鉄犬山検査場に常駐)
 組成:7100-7200-7300-7600
 電気:架空線式 DC1500V  軌間:1067mm(狭軌)  車長:20m(大型)

区分 表示装置
車外設置 行先表示器(方向幕)
記号表示器
車内設置 旅客案内表示器(LED式)
 路線図式表示器なし(固定表示のみ)



車外設置 行先表示器(方向幕)

 地下鉄上飯田線車両の行先表示器(方向幕)のコマ内容を掲載しています.
 これらの情報は独自調査から推測したもので,実際の内容と異なる可能性がありますのでご了承ください.

 字幕式方向幕(7000形) 18コマ?

 7000形の前面方向幕&側面方向幕は字幕式です.

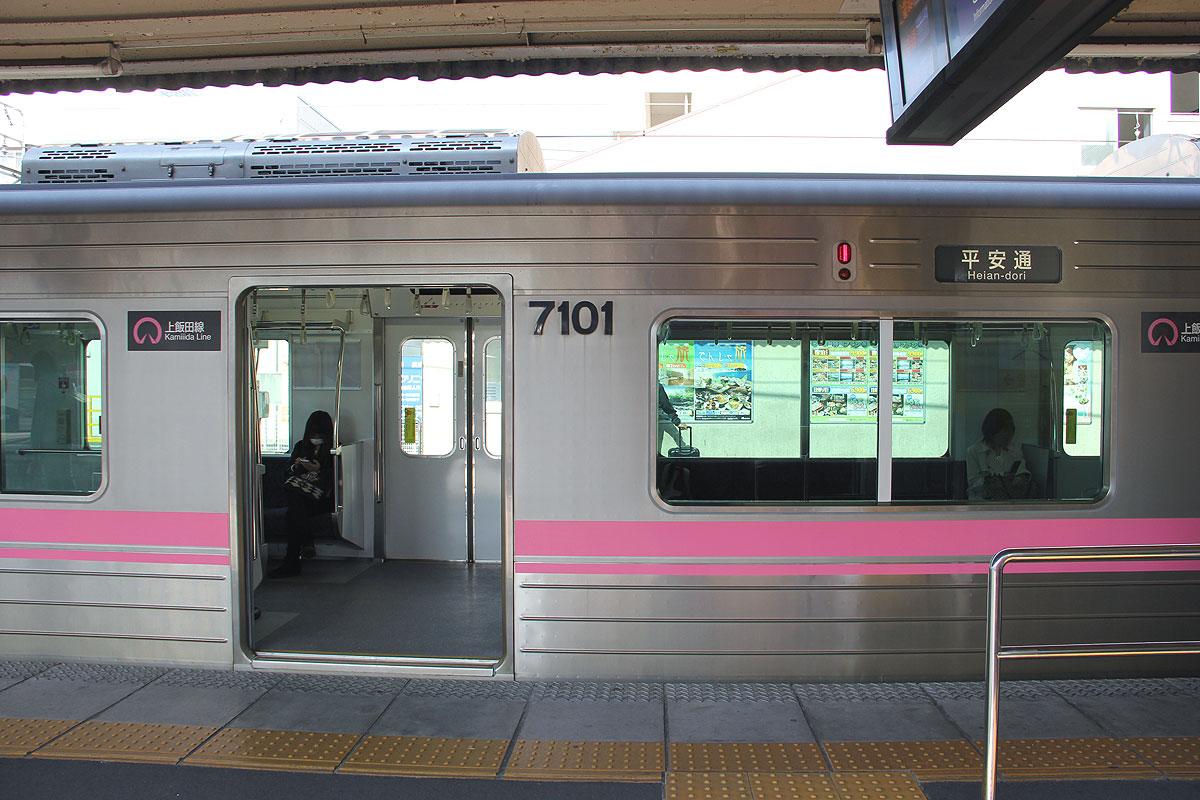

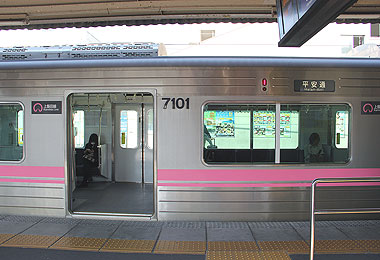

▲7000形車体側面 字幕は行先のみ表示

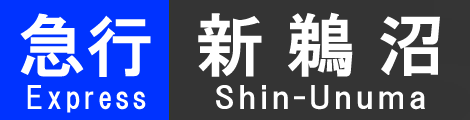

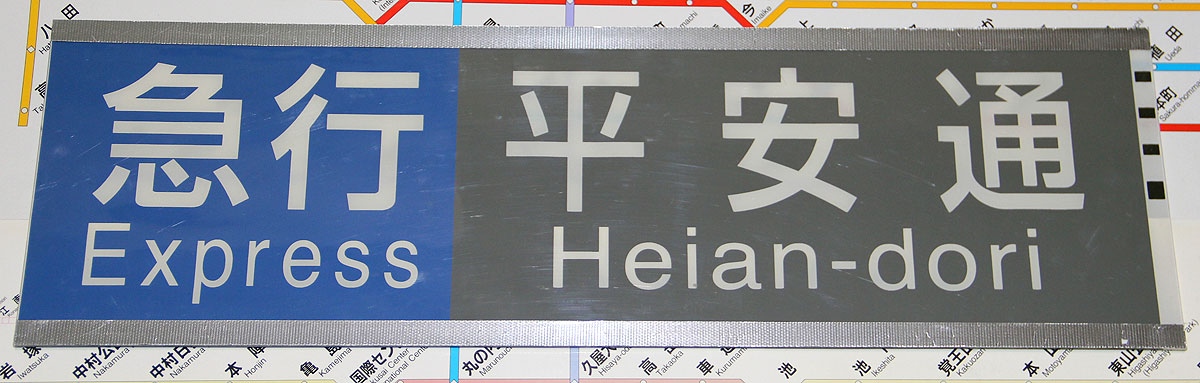

 地下鉄上飯田線で使用される7000形方向幕は,通常使用する「12犬山」〜「15上飯田」に加え,乗入れ先の名鉄「新鵜沼」や,なぜか鶴舞線の駅名が用意されています.

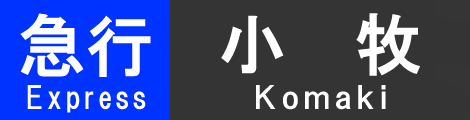

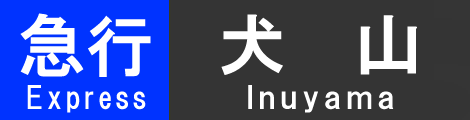

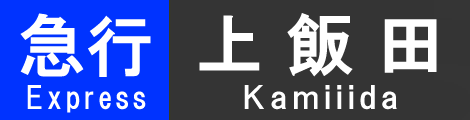

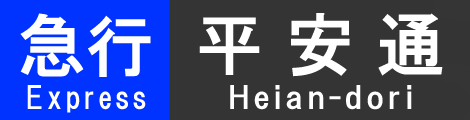

 また,1コマ目〜5コマ目には急行表示も用意されています.

 ※回送・新鵜沼の画像提供:つるおと様


7000形
現行方向幕(18コマ)
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18






車外設置 記号表示器

 車両前面の行先表示器(方向幕)の左側に,運用記号を表示する装置があります.
 7000形は,7セグメントのマグサイン式(磁気反転表示器)で,文字色は蛍光黄色です.

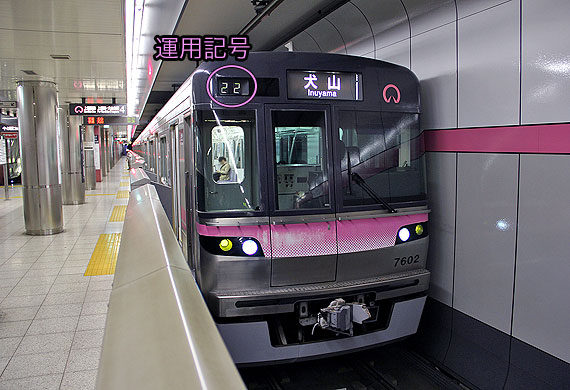

▲7000形 運用記号表示器

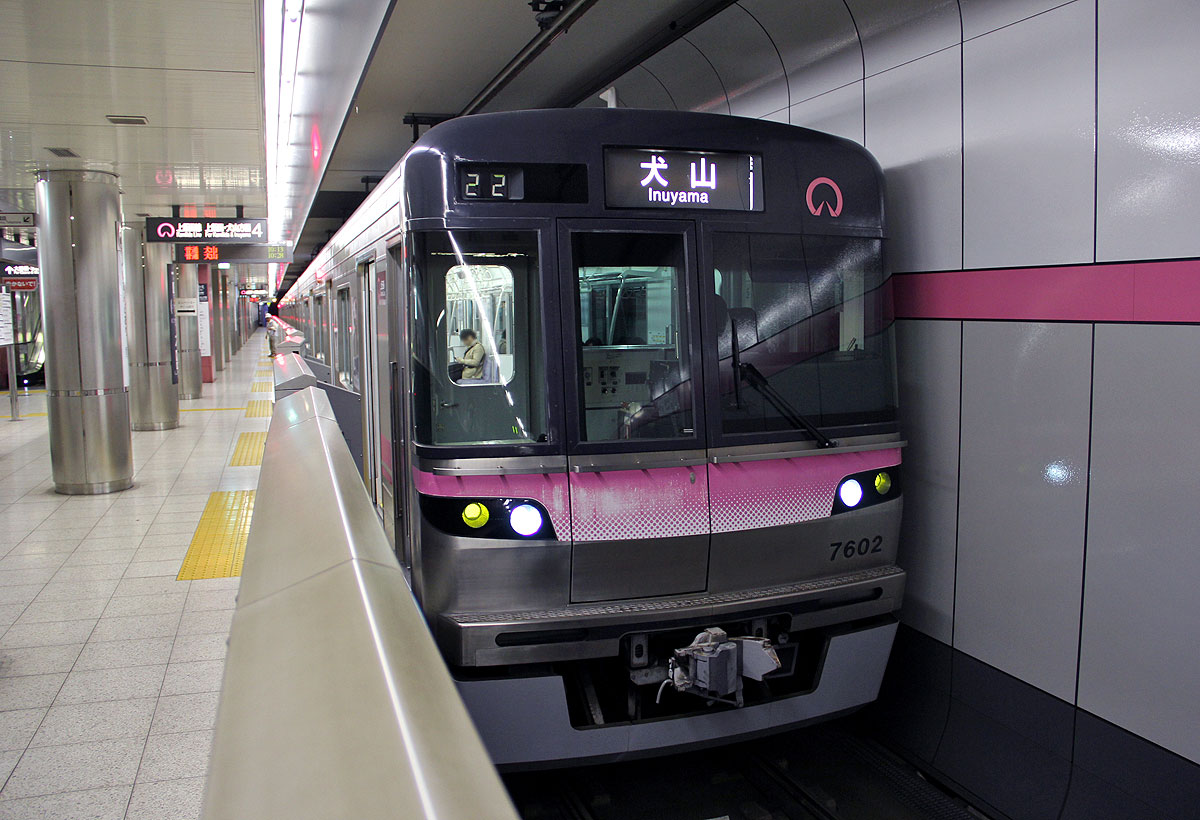

 22記号は定期では名鉄車の運用
 (画像は市交車による代走時のもの)






車内設置(側面) 旅客案内表示装置

 7000形車内の表示装置等について.

 LED式旅客案内表示装置

 7000形車内の旅客案内表示装置は,側面出入口扉の上部に設置されています.
 千鳥配置で各車両4基づつ設置です.

 1段式24ドットで文字スクロールのほか,16ドット×2段表示も可能です.
 表示内容は駅番号表示に対応するなど,都度更新されています.

 表示装置の下には,1駅区間だけの「上飯田線停車駅案内」が掲示されています.

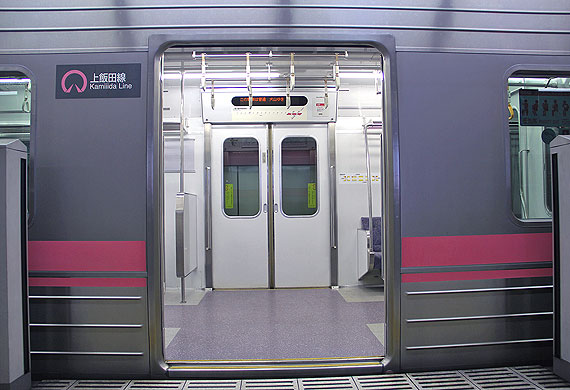

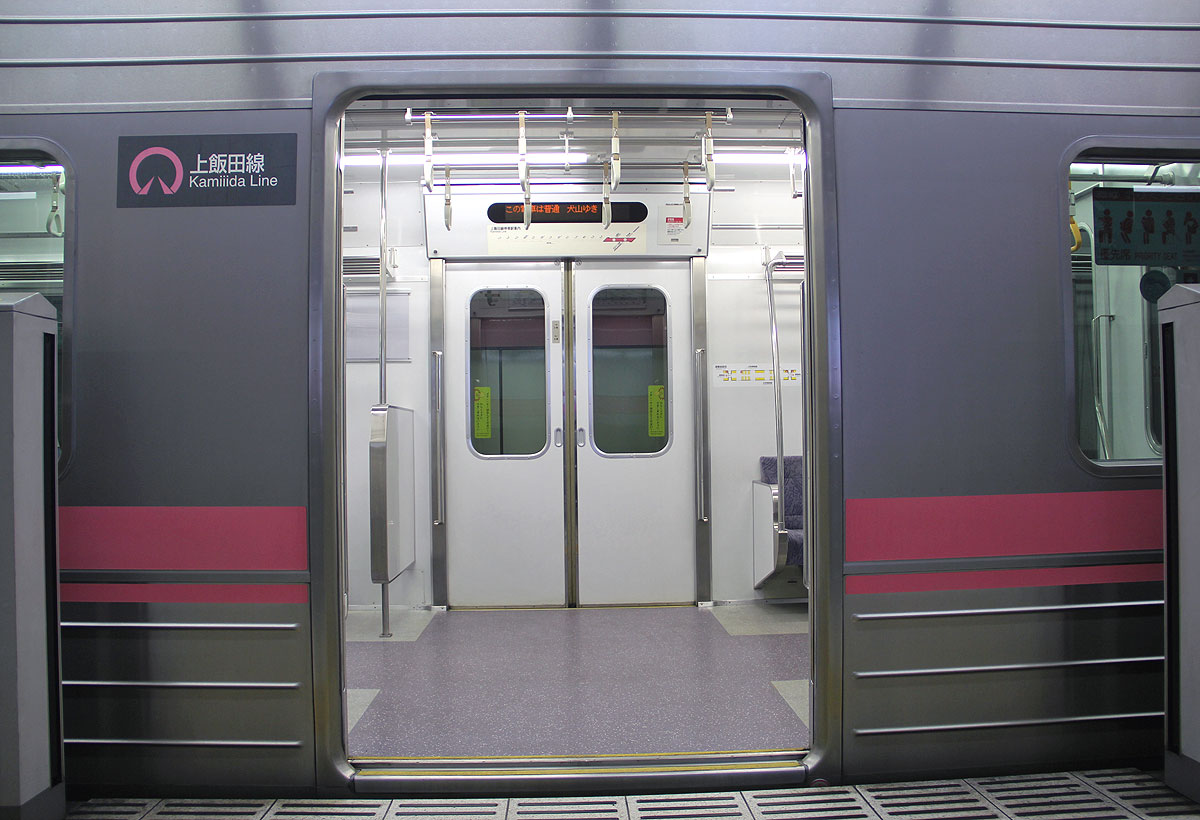

▲側扉より

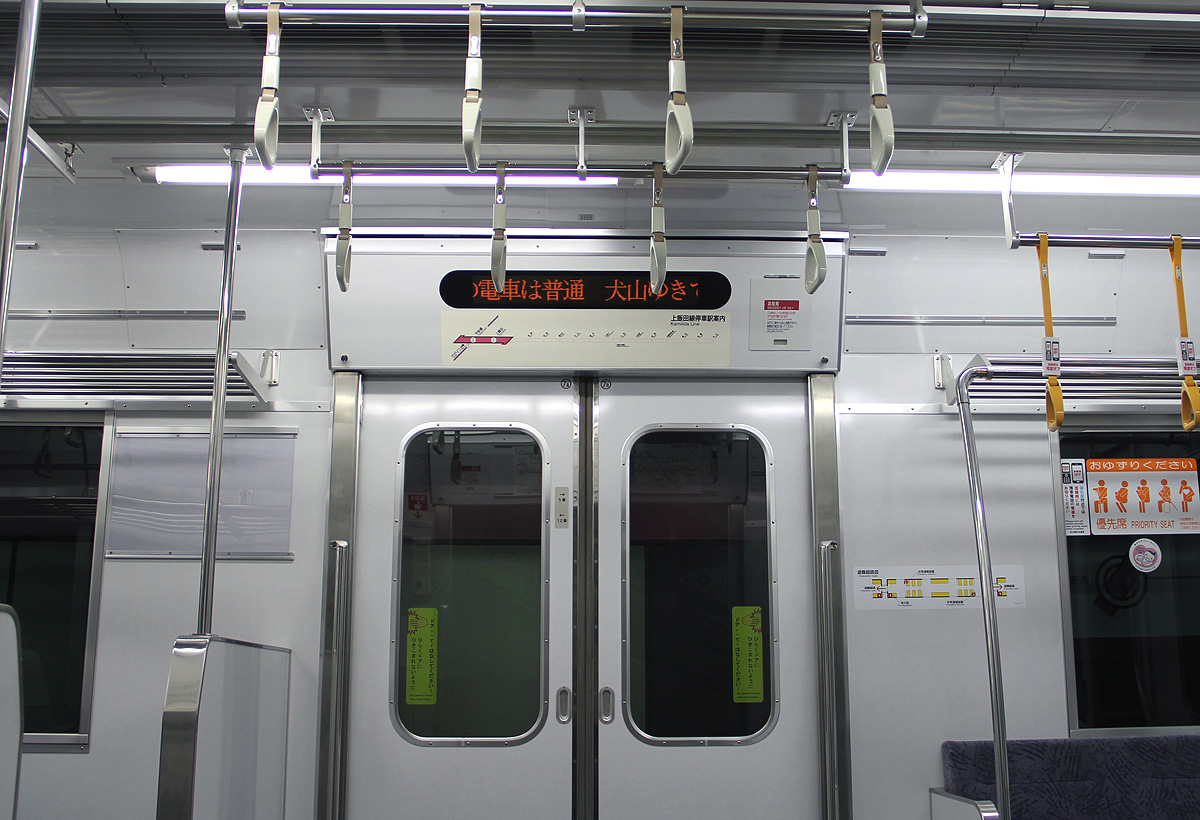

▲側扉上のLED式車内案内装置(千鳥配置)


▲上飯田線名物「上飯田線停車駅案内」

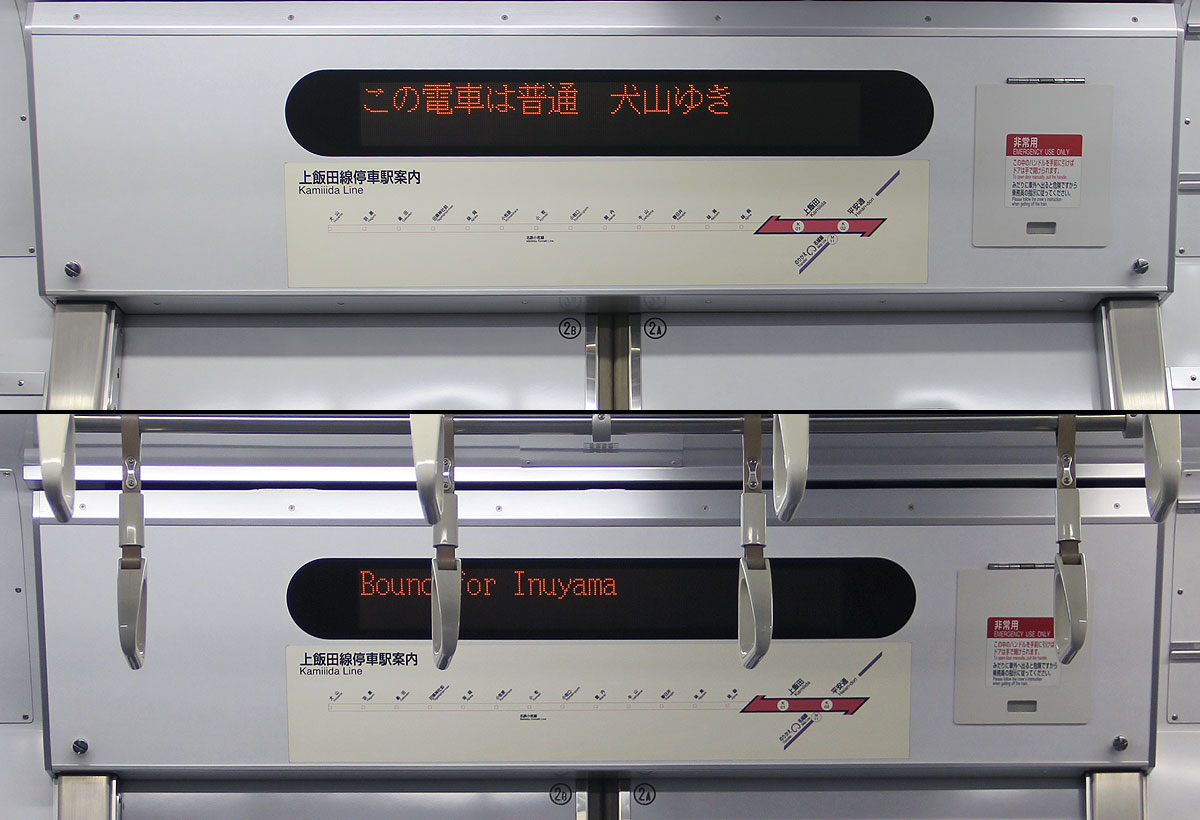

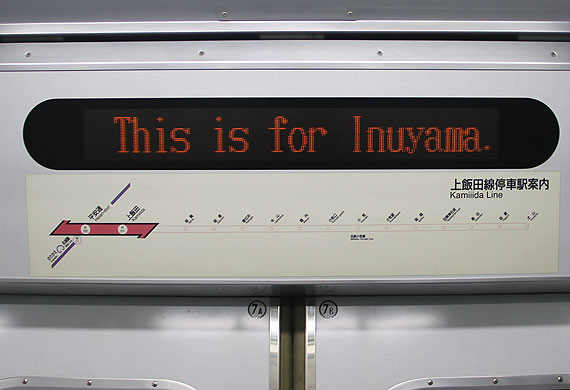

▲日本語表示と英語表示

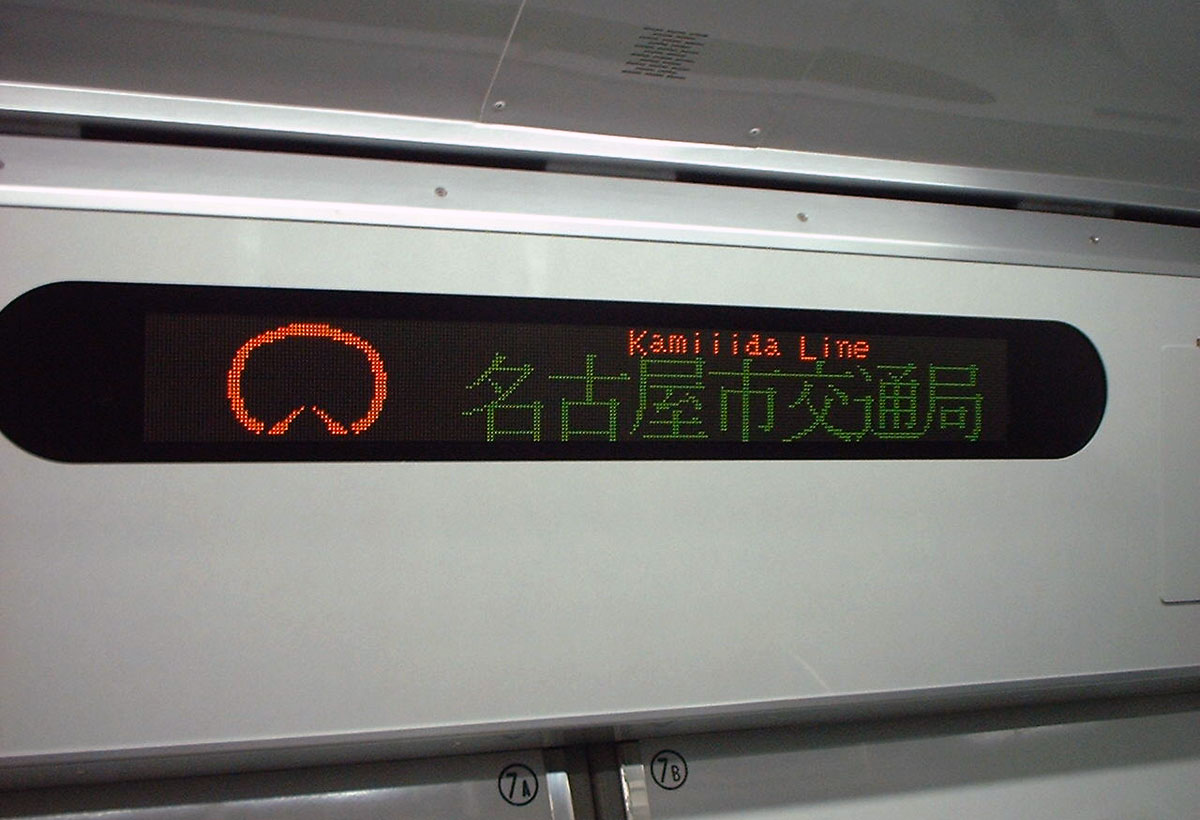

▲(おまけ画像)通常は見ることができない初期表示画面






 車内掲出の路線図等

 LED式旅客案内表示装置の反対側は,全線路線図が掲出されています.
 市営地下鉄路線図と名鉄全線路線図が交互に配置されています.

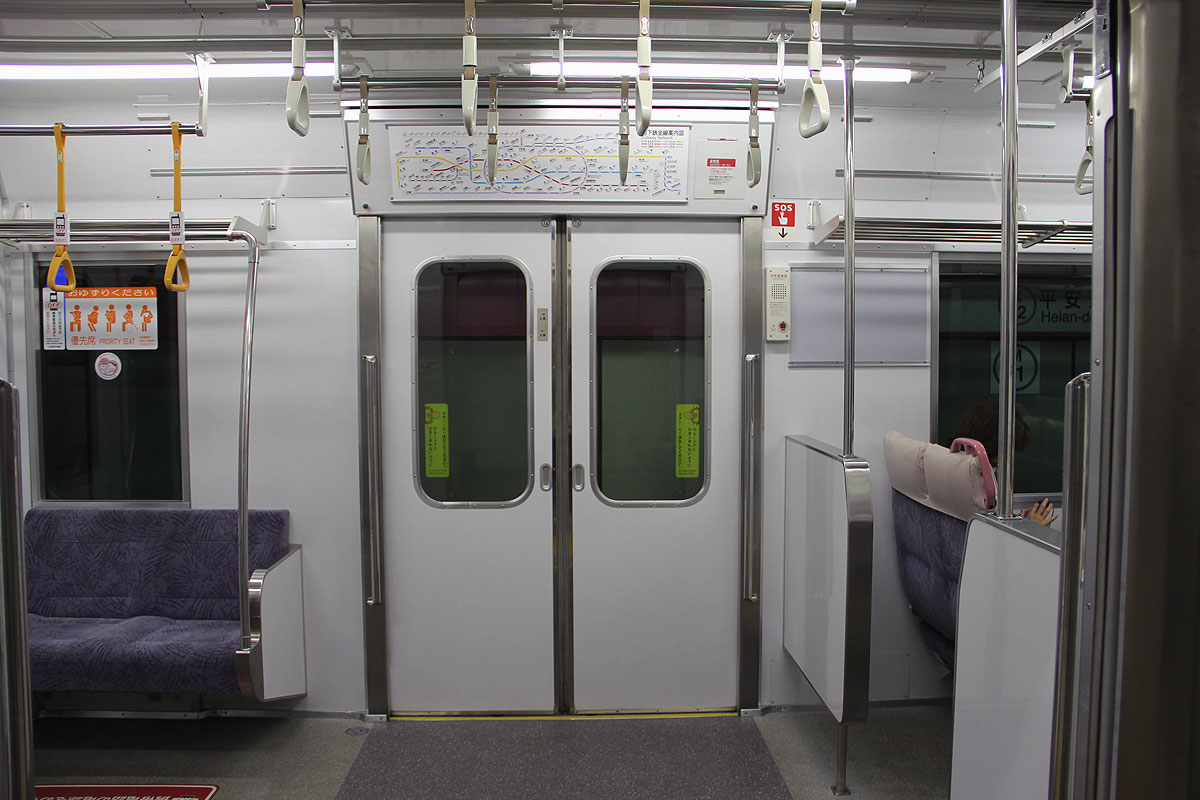

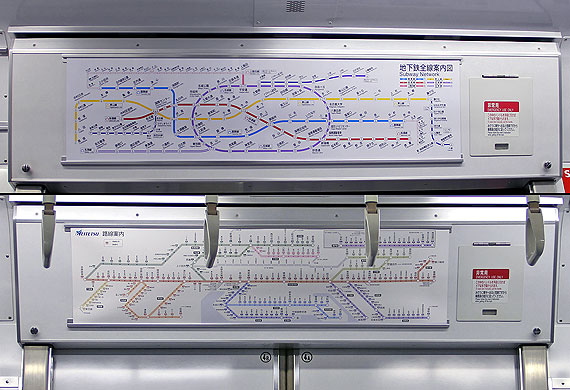

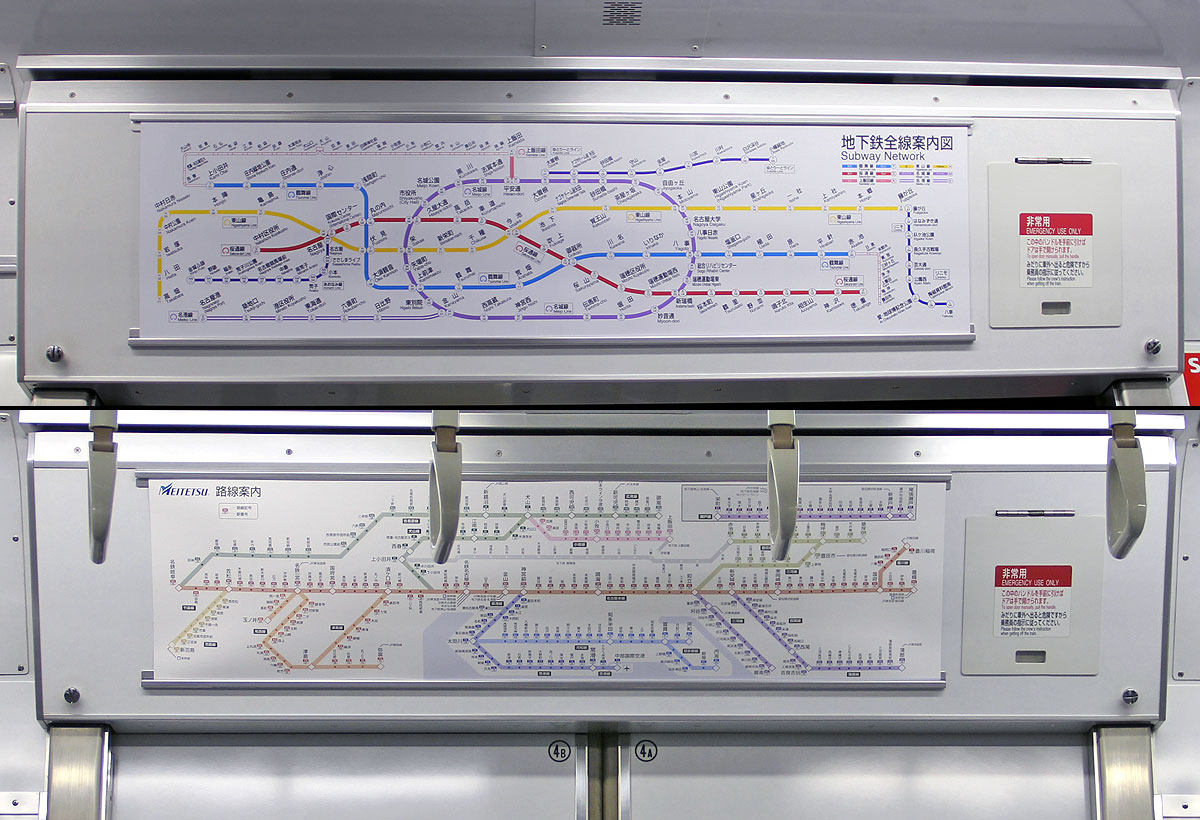

▲表示器の反対側は全線路線図を掲出
 扉横には非常通報装置を設置

▲上/市営地下鉄路線図
▲下/名鉄全線路線図
