 2号線・4号線(名城線・名港線)  6両組成×36編成=216両  車体長:15m(小型)
 組成:2100−2200−2300−2400−2500−2600
 電気:第3軌条600V  軌間:1435mm(標準軌)  配置:名港工場

乗務員室・運転設備

 2000形車両の乗務員室は,車両前面の非常用貫通扉を助士側にずらすことで広い運転台スペースを確保しています.
 また,上下左右に大きい前面ガラス+側面に回り込む曲面ガラスの採用によって,名古屋市営地下鉄車両随一の幅広い視野を確保しています.

 運転台はデスクタイプで,濃い紫色に塗装されています.縦操作式2ハンドルです.
 名城線は開業時から車内信号式ATCを採用しており,計器パネル中央に大型の車内信号付きデジタル速度計があります.その左側には小型モニタが設置されています.



 運転台(ワンマン運転対応改造後)  現在

 平成28年から令和2年にかけて,ワンマン運転(ATO対応&可動式ホーム柵)対応改造されました.
 同時に計器類も更新されています.

 ワンマン運転対応として,手前にATO発車ボタン,ドア開閉等ボタンが新設されました.
 運転台左側には放送装置・マイクが新設され,列車無線受話器が左側側面に移設されました.
 運転台右側には,新設された防護無線と時刻表立てが設置されています.

 ホーム監視方法は,東山線や桜通線と異なり車内モニタ方式です.
 運転台上部に6.4インチ×4面のホーム監視モニタも設置されています.
 (後から追加設置)

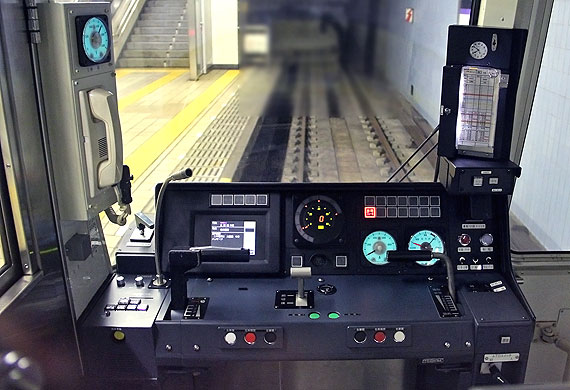

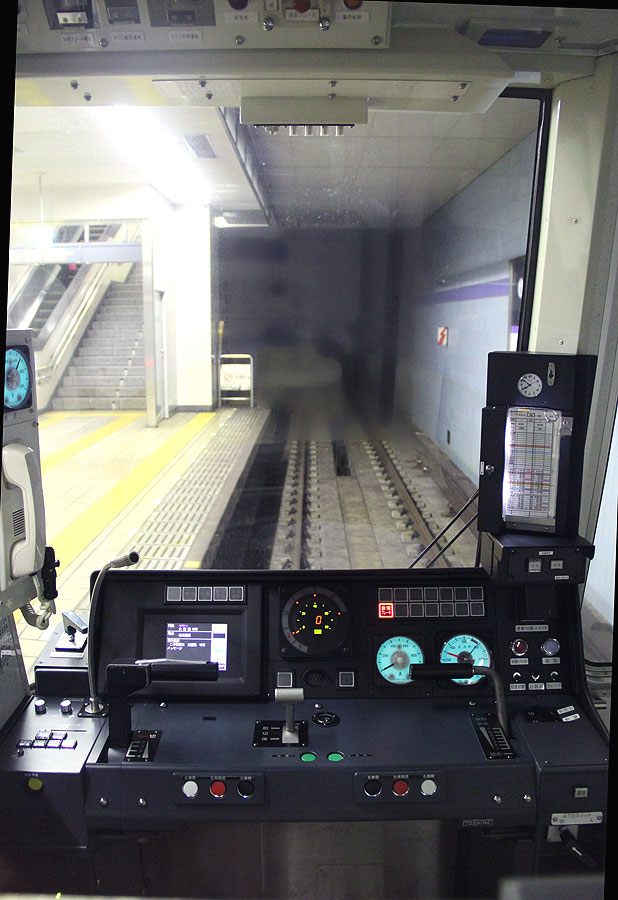

▲ワンマン運転に対応した運転台
 5050形改造車に準じた機器配置

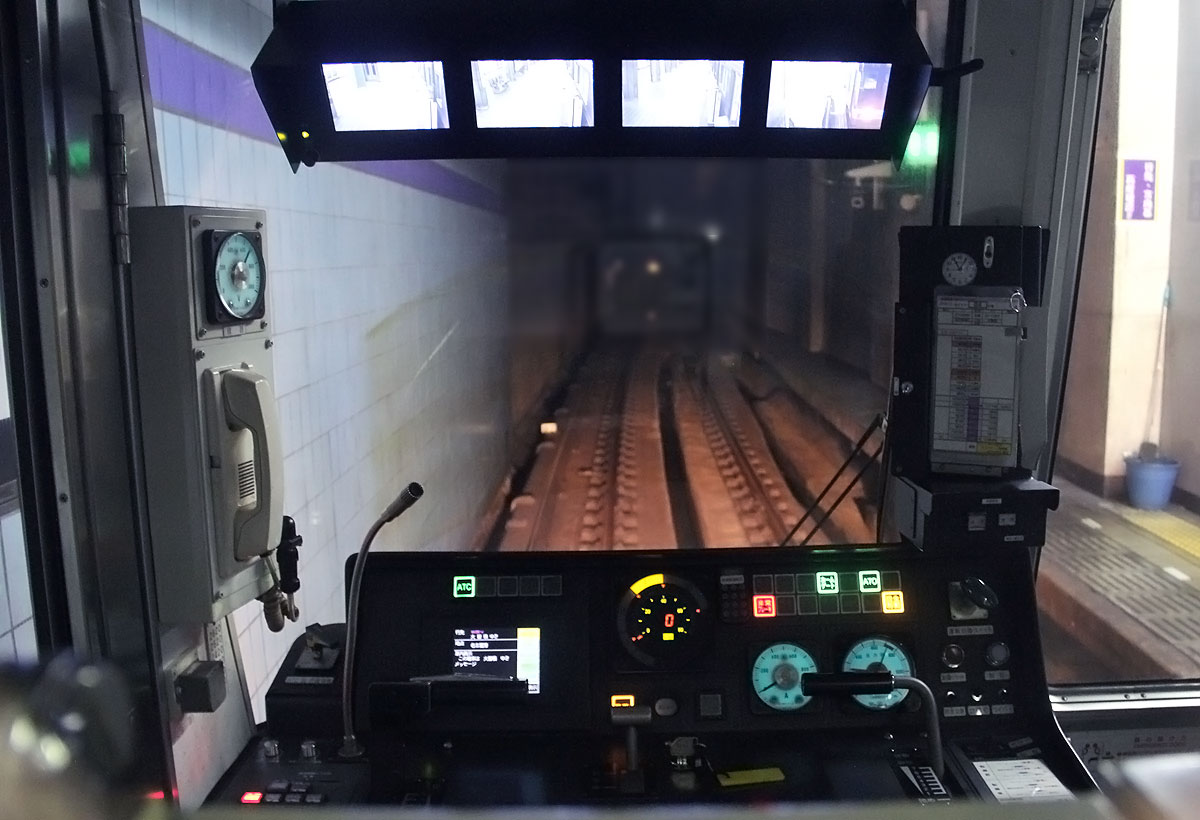

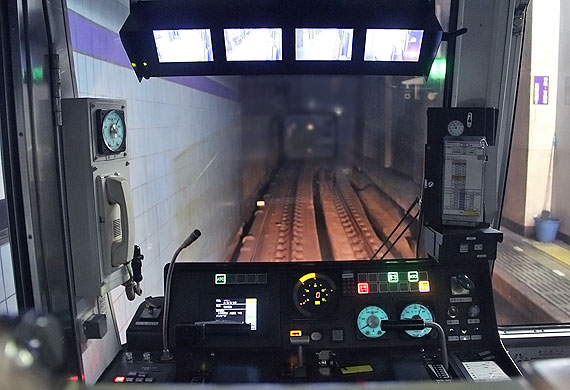

▲ホーム監視モニタ稼働状態

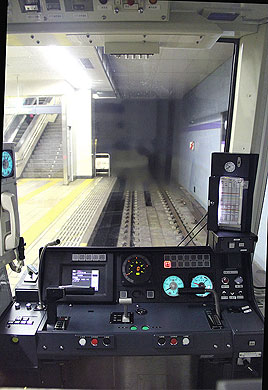

▲視界の広い運転台
(ホーム監視モニタ搭載前)

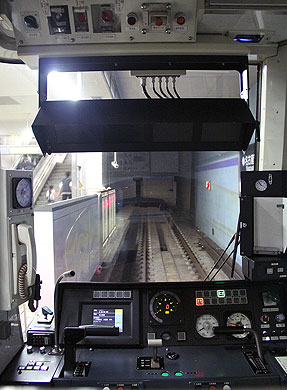

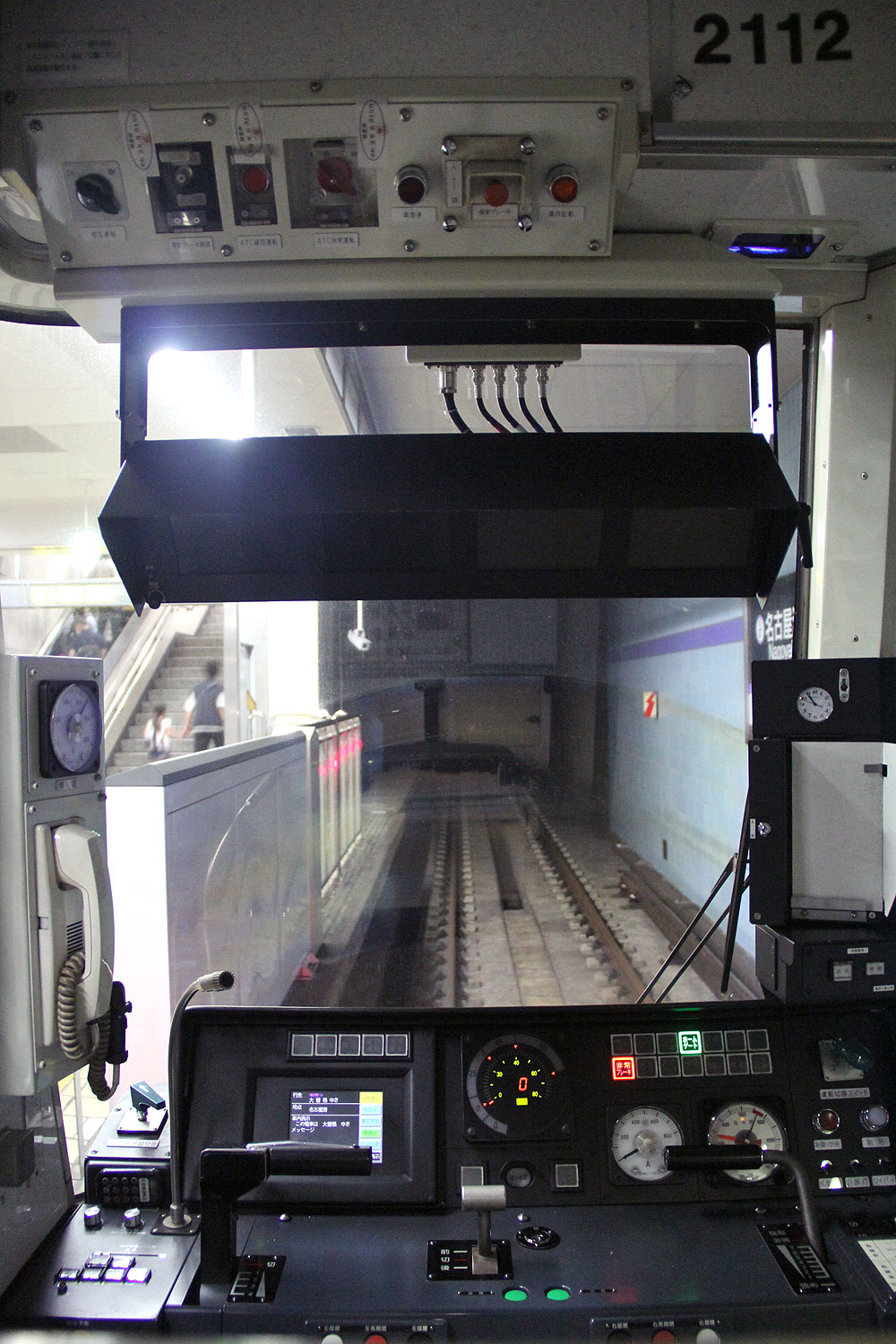

▲ホーム監視モニタ搭載後

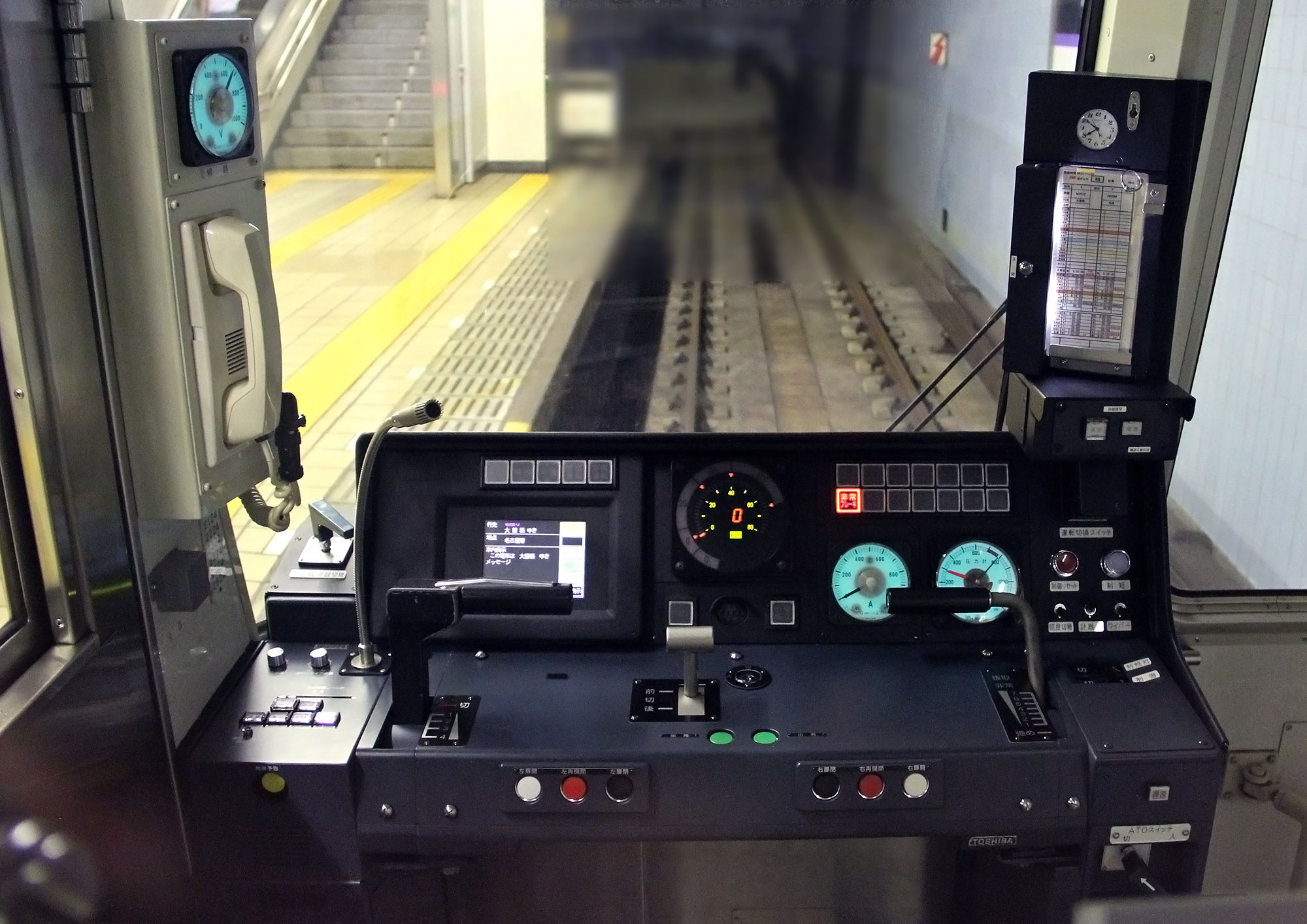

 現在の運転台

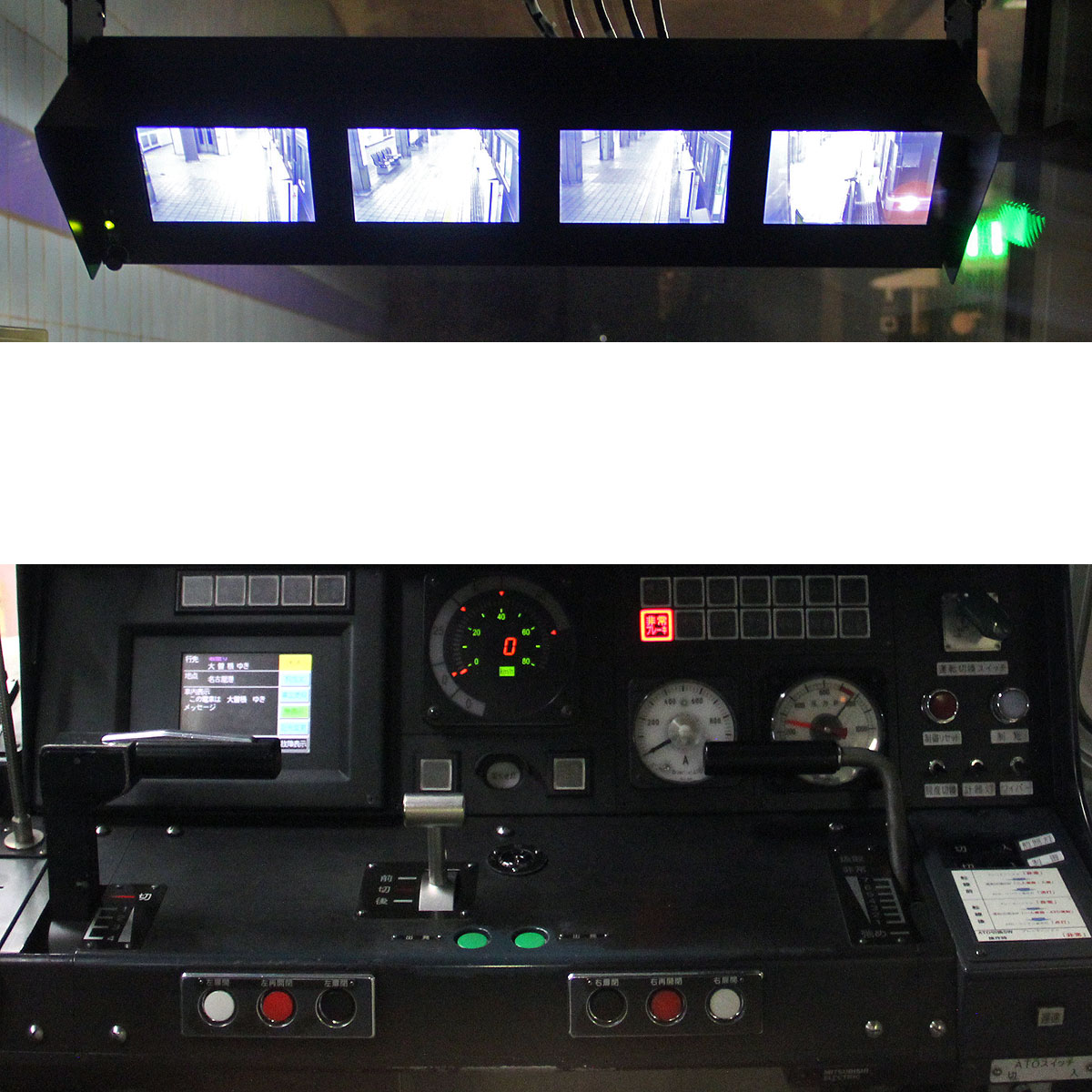

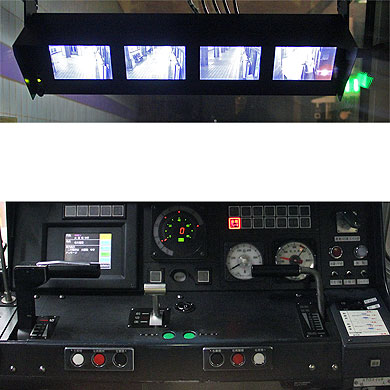

▲ホーム監視モニタ拡大
▲運転台拡大



 乗務員室内部への搭載機器が大きく増えたことから,助士側前後に機器箱が設置されました.

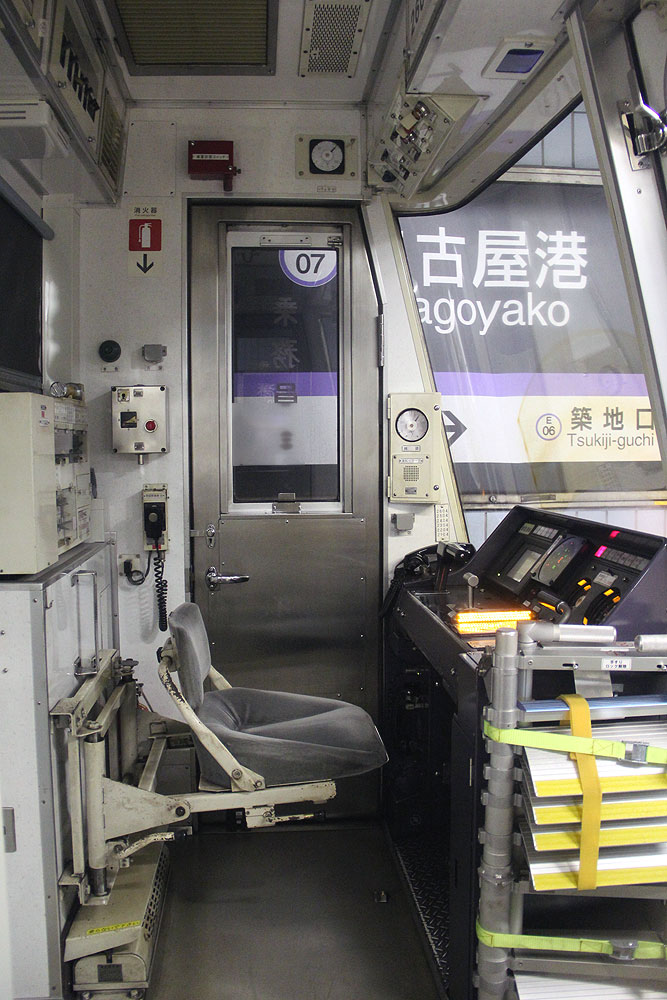

▲改造後の運転台回りの様子
 (運転台直上のモニタ装置搭載前)

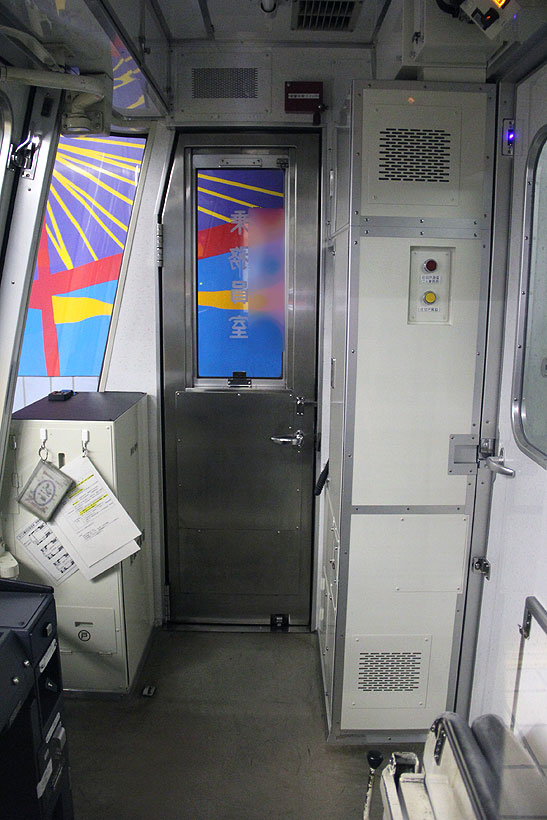

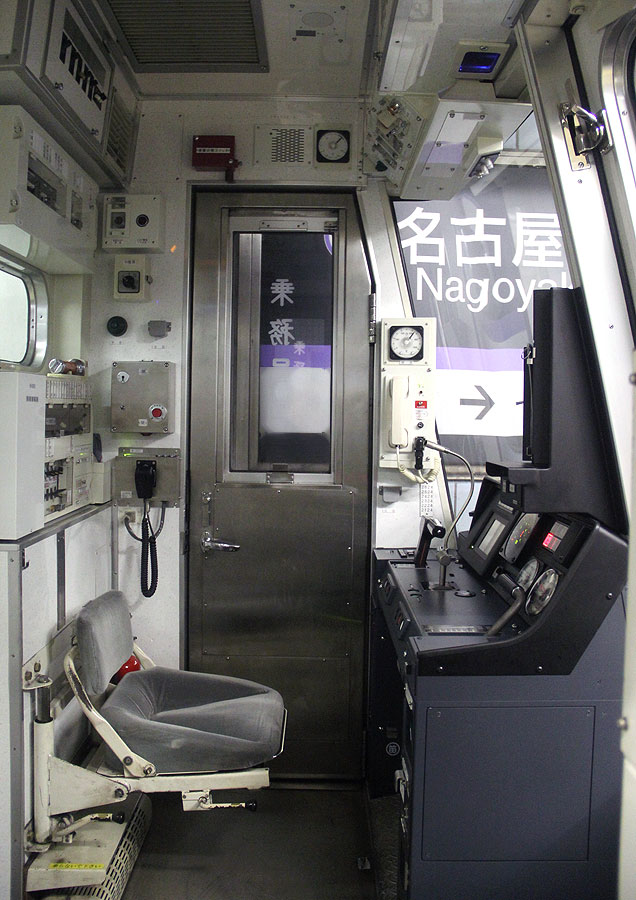

▲機器箱が設置された助士側
 2100形の前部機器箱は2600形に比べ小さい





 運転台(ホーム柵対応改造前の様子)  平成28年(2016年)以前

 ATO対応&ホーム柵対応改造が行われる前の,運転台及び乗務員室内の様子です.

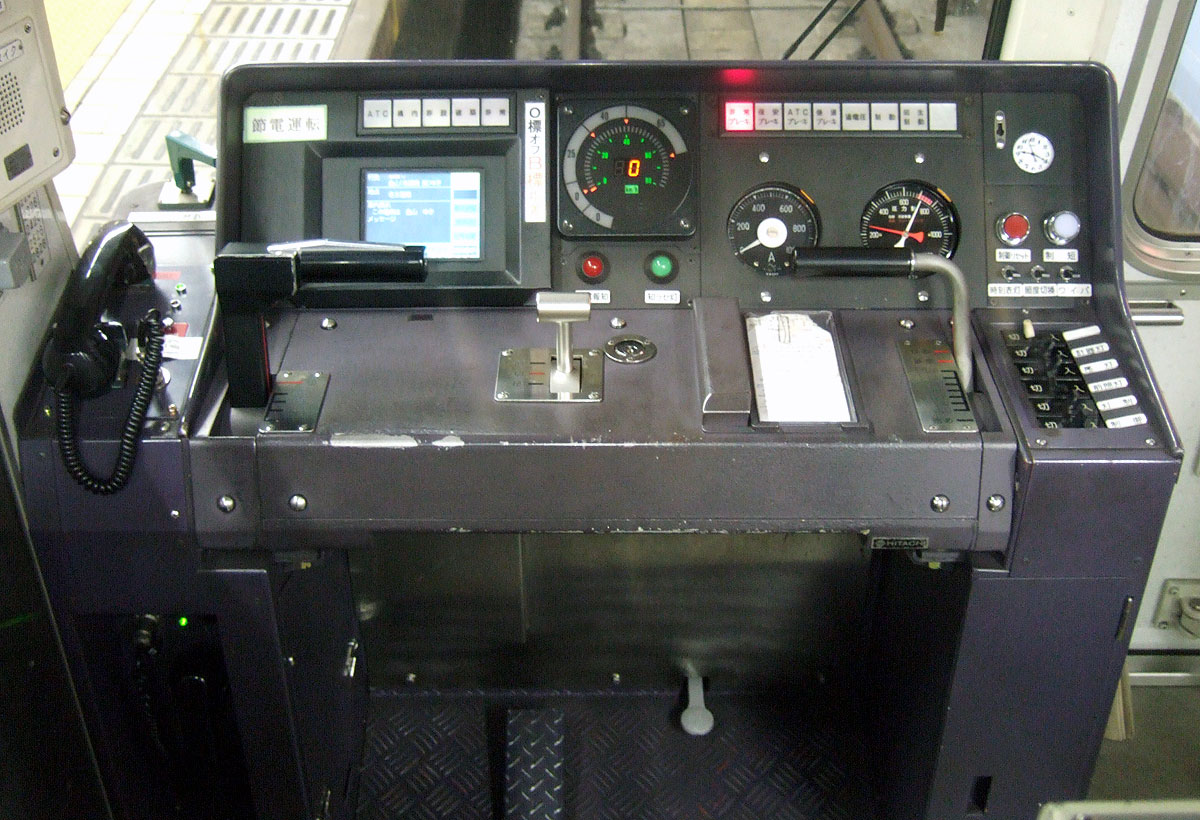

▲2000形 紫色の運転台



▲大型曲面ガラスを採用し視界の広い運転席

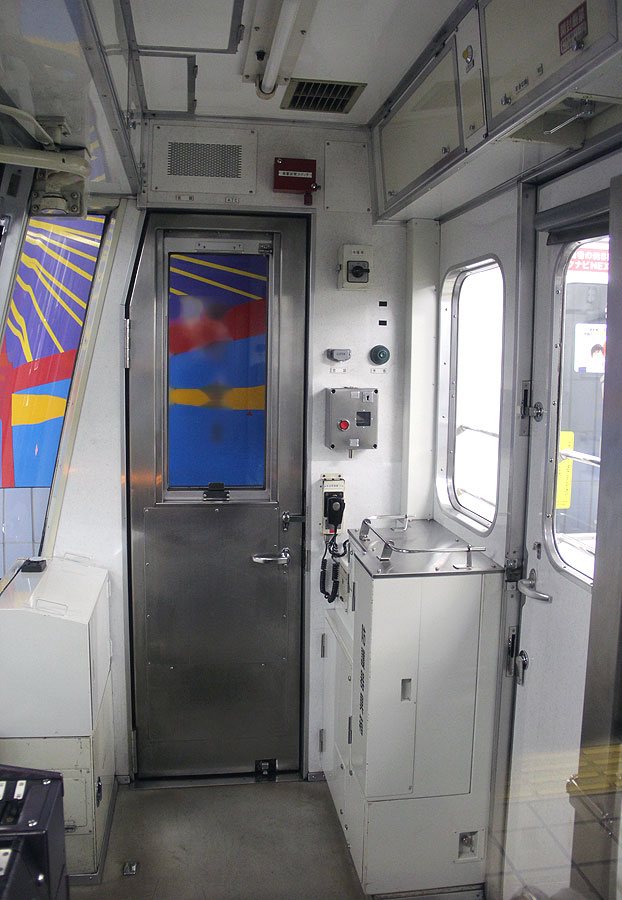

▲乗務員室助士側





近年の改造・改修内容

 近年,運転機器で改修された項目の一部を取り上げます.

 運転状況記録装置

 法令改正に伴い,乗務員室への運転状況記録装置の取付が行われました.
 取付済み編成には記録装置本体と,GPSアンテナが確認できます.
 GPSアンテナの取付方法は複数タイプあります.

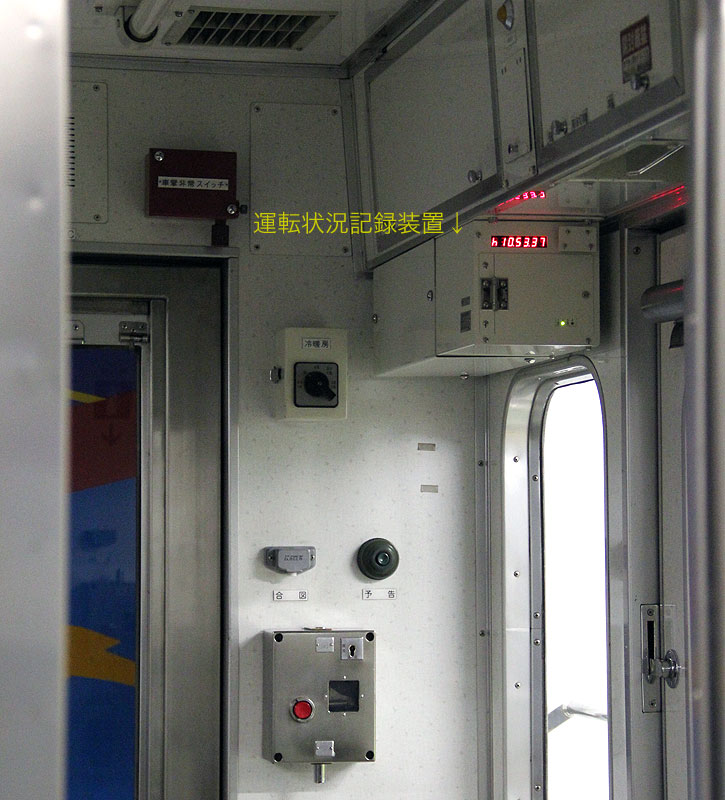

▲乗務員室内部の記録装置本体

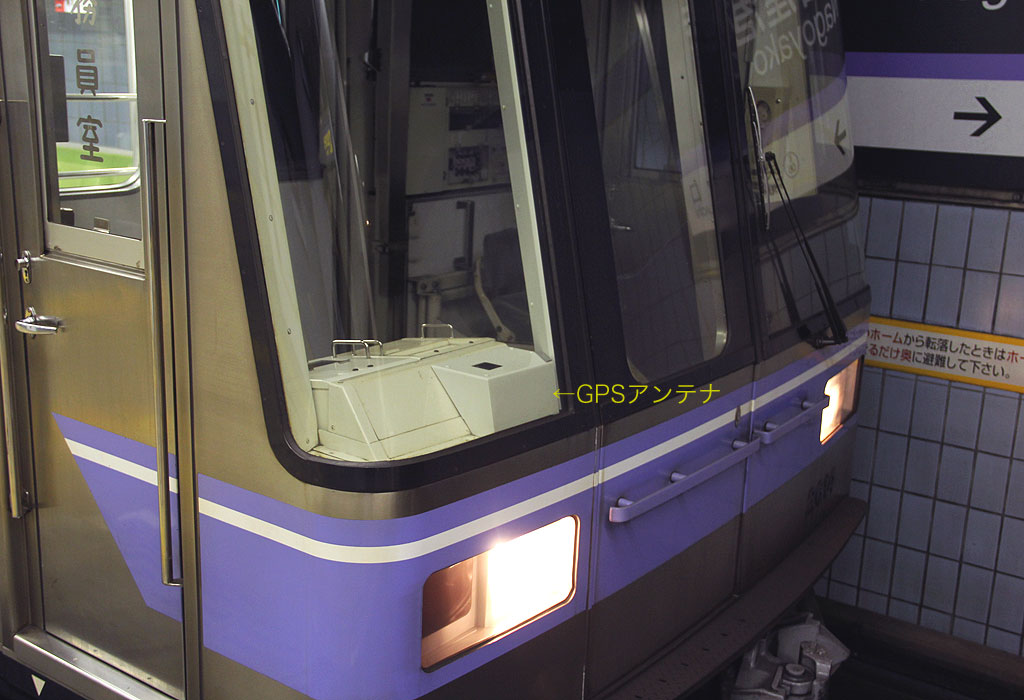

▲GPSアンテナ





 自動放送装置  平成26年〜平成28年

 平成26年12月に計21編成(2101H〜2121H),平成27年12月に計8編成(2122H〜2129H),平成28年1月に計7編成(2130H〜2136H)の自動放送装置が更新されました.
 新しい自動放送装置はよりクリアな音声で,マナー啓発放送も挿入されており,N1000形のような雰囲気となっています.

 ※平成28年秋冬の2110編成,令和3年の2105編成など,新装置の修理の際に,一時的に旧装置に交換されることがあります.その場合は旧音声となります.

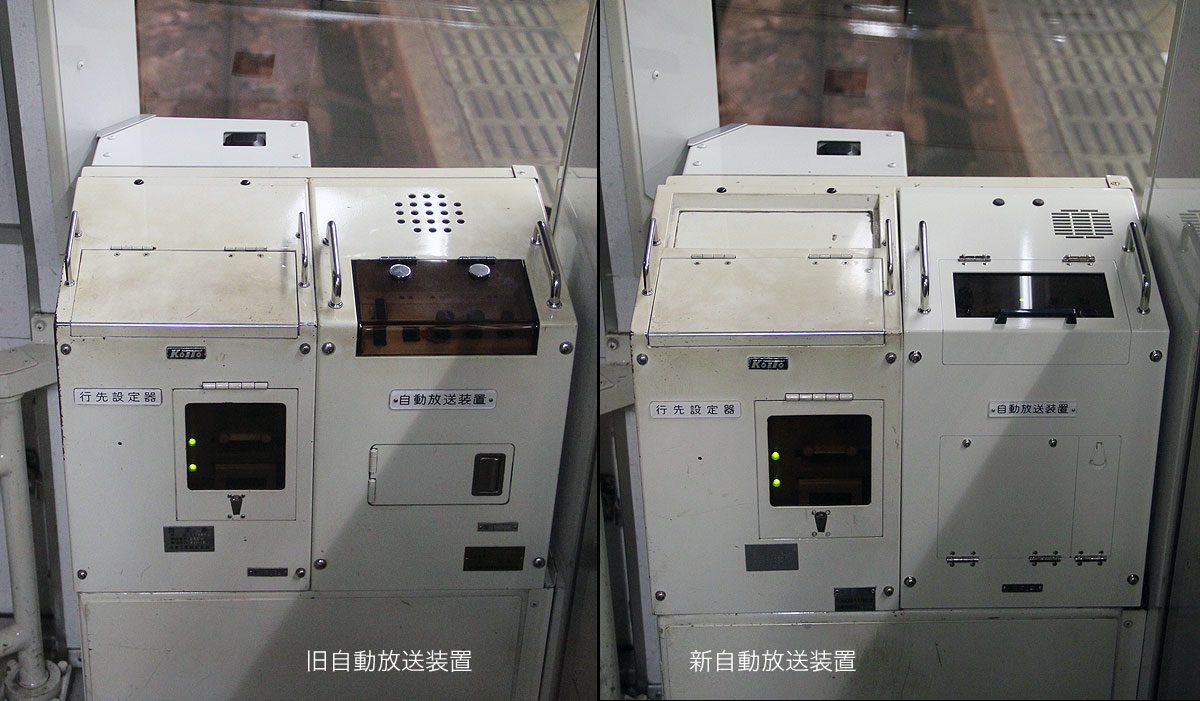

▲2600号車に設置された自動放送装置






 手すり付き非常用伸縮梯子を搭載  平成28年

 平成28年に,従来から装備する非常用はしごに代え,運転台横に手すり付き非常用はしごが搭載されました.
 その後,平成28年から令和2年にかけて実施されたATO対応&ホーム柵対応改造の際に,客室内の機器箱へ移設されています.

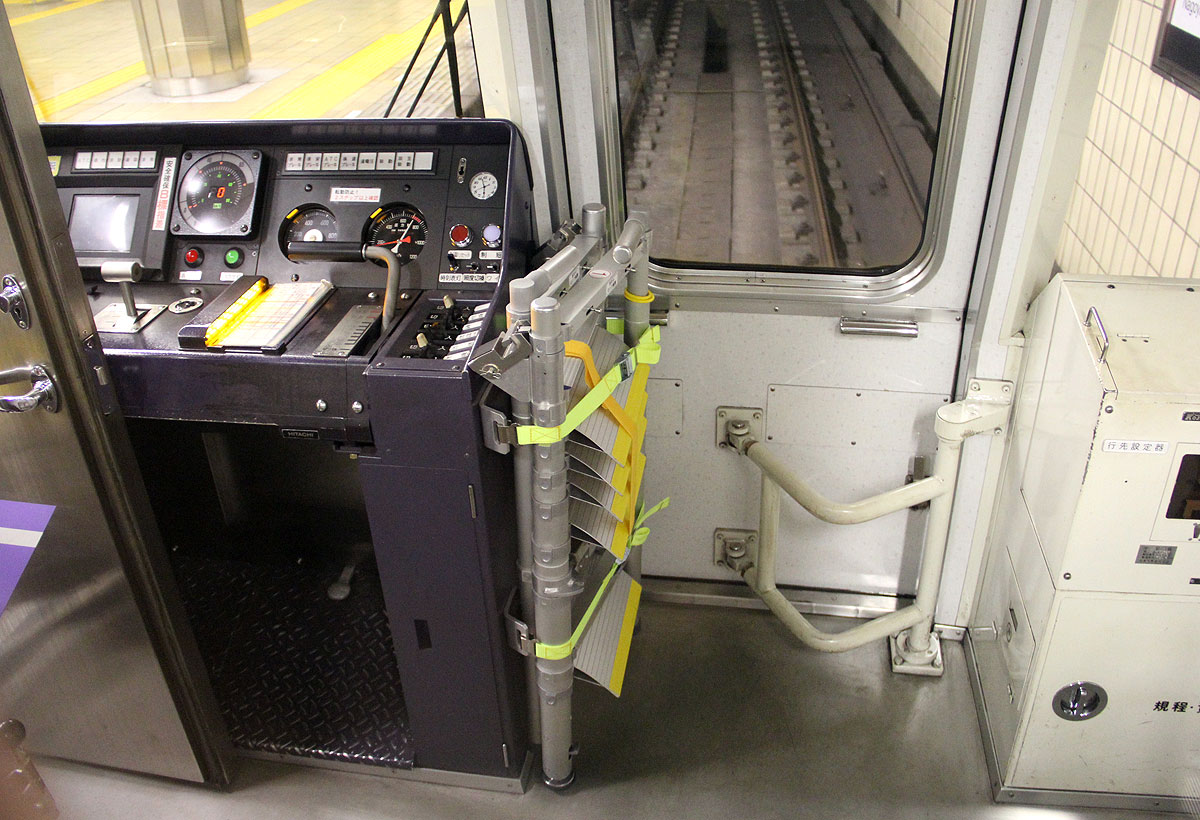

▲H28年に搭載された手すり付き非常用梯子
 現在は客室内に移設済み
