 3号線(鶴舞線)  6両組成×3編成=18両  配置:日進工場
 3100-3200-3100A-3200-3700-3800 又は 3100-3200-3700-3800A-3700-3800
 電気:架空線式DC1500V  軌間:1067mm(狭軌)  車長:20m(大型)

台車・走行機器

 鶴舞線3000形の台車等走行機器を紹介します.

←豊田市・赤池 上小田井・犬山→
形 式 3100形 3200形 3700形 3800形
車 種 Mc制御電動車 M電動車 M電動車 Mc制御電動車
連結器 先頭車:自動密着連結器,その他の車両間:棒状連結器
台 車 S形ミンデン空気バネ台車 固定軸距2,100mm
台車形式 FS394 (住友製)
車 輪 一体圧延波打車輪 φ860mm
基礎ブレーキ 片押式踏面ブレーキ
駆動装置 WN平行軸カルダン駆動
主電動機 分割界磁式直流直巻電動機 135kW×4
ブレーキ装置 電気指令式電空併用ブレーキ 耐雪ブレーキ付き



 台車・ブレーキ

 台車は,住友FS-394形のS形ミンデン台車です.
 枕ばねにはスミライト型空気ばねを使用し,軸箱支持は水平に板ばねを上下二枚並べて取り付けるS形支持方式としています.

 基礎ブレーキは1台車に2シリンダーの片押式踏面ブレーキとなっています.

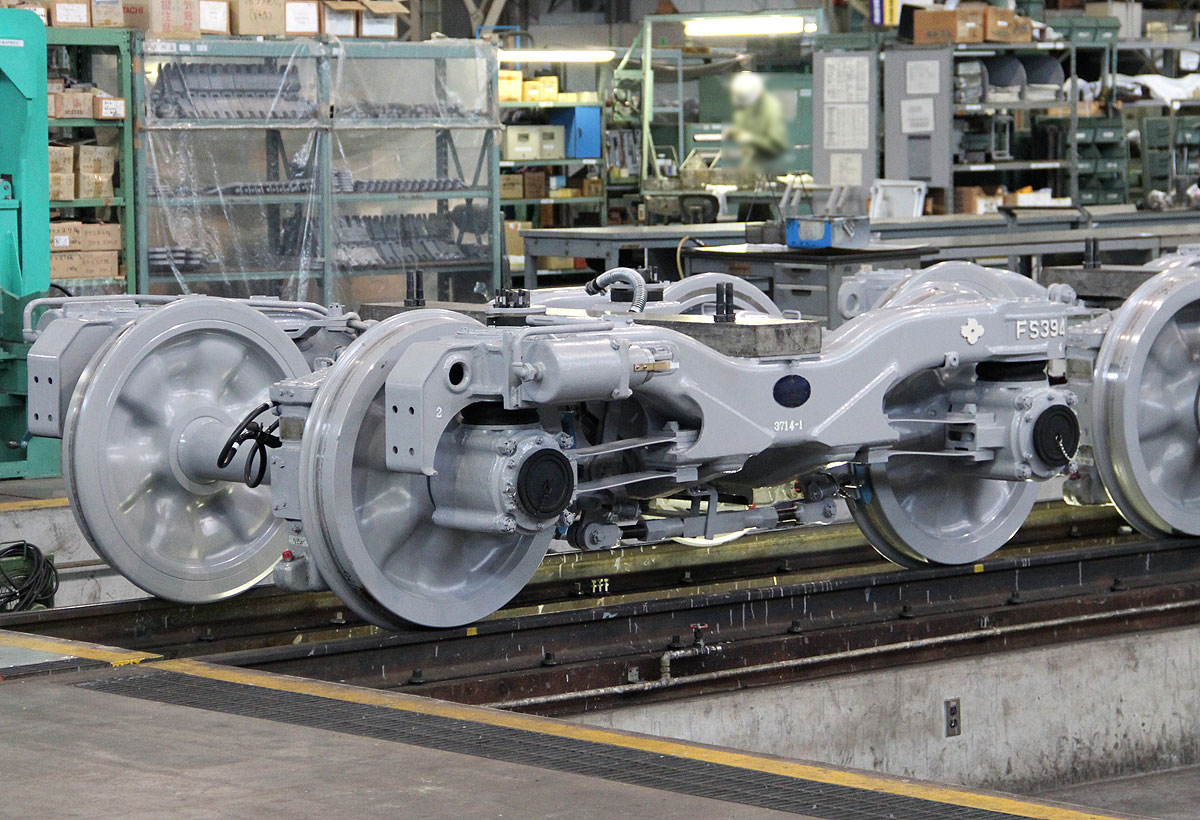

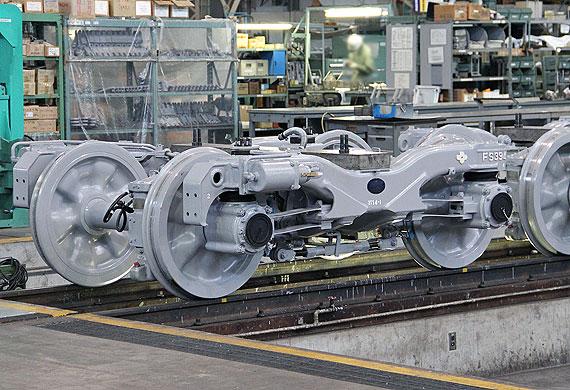

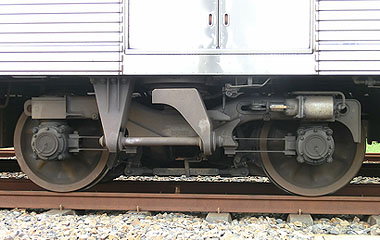

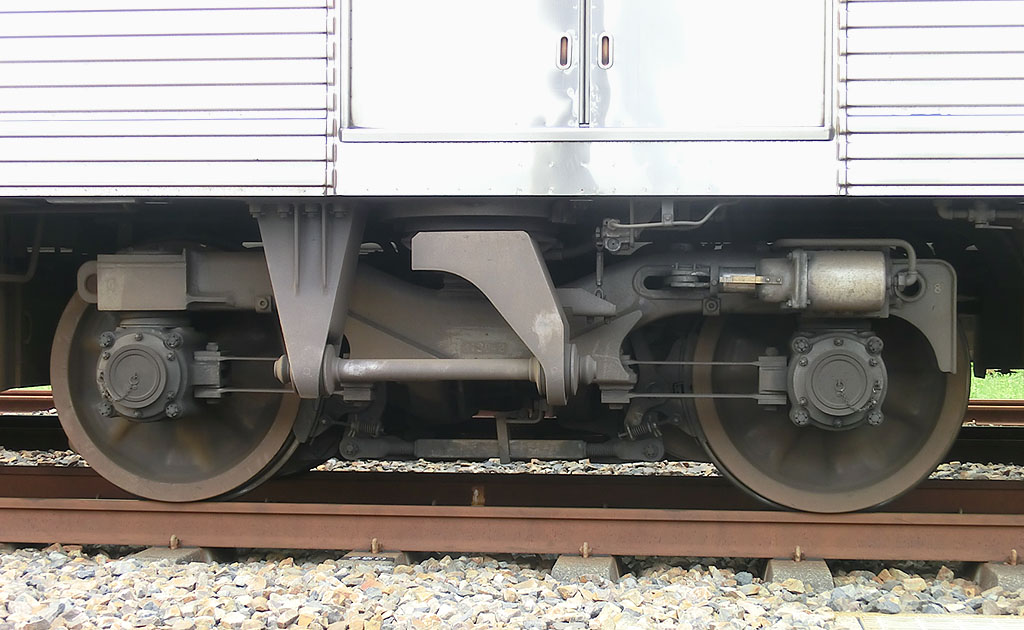

▲住友製ミンデン台車 FS-394形

▲住友製ミンデン台車 FS-394形

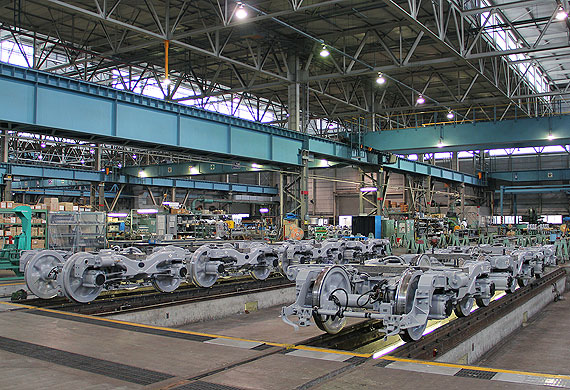

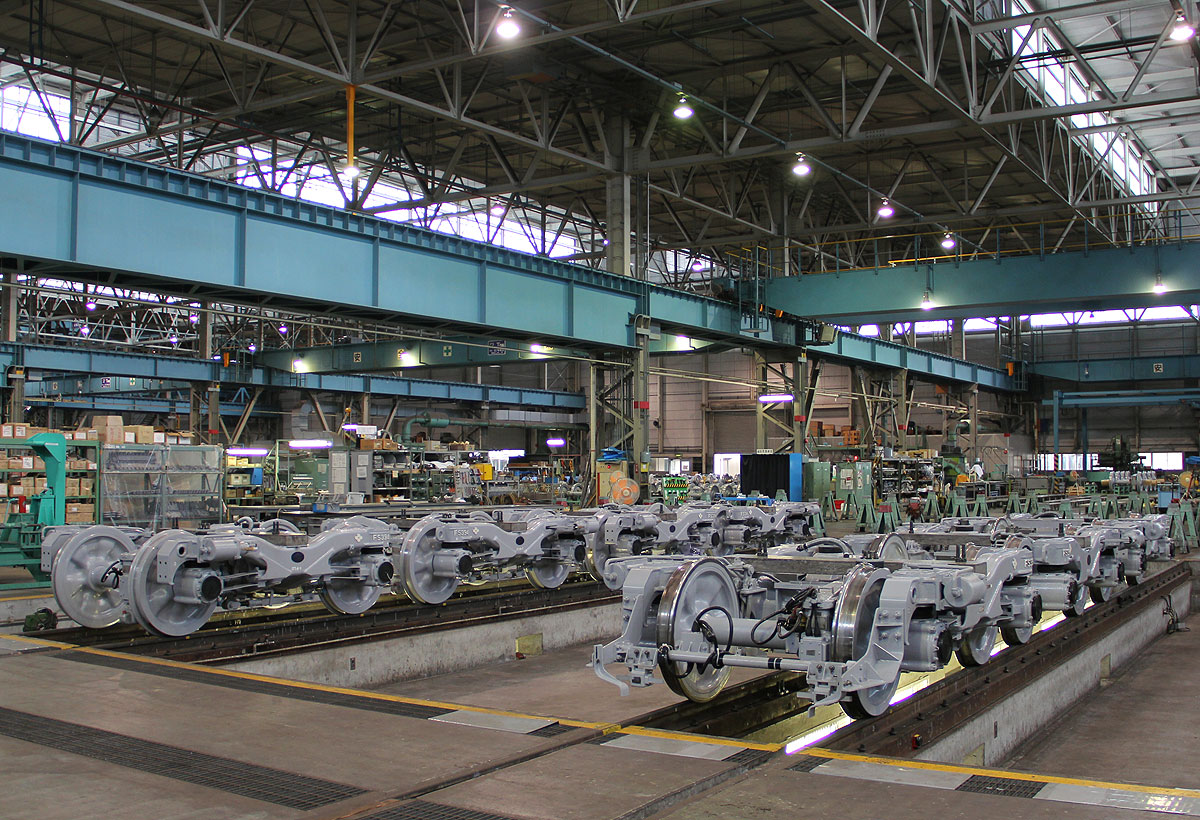

▲整備中の台車

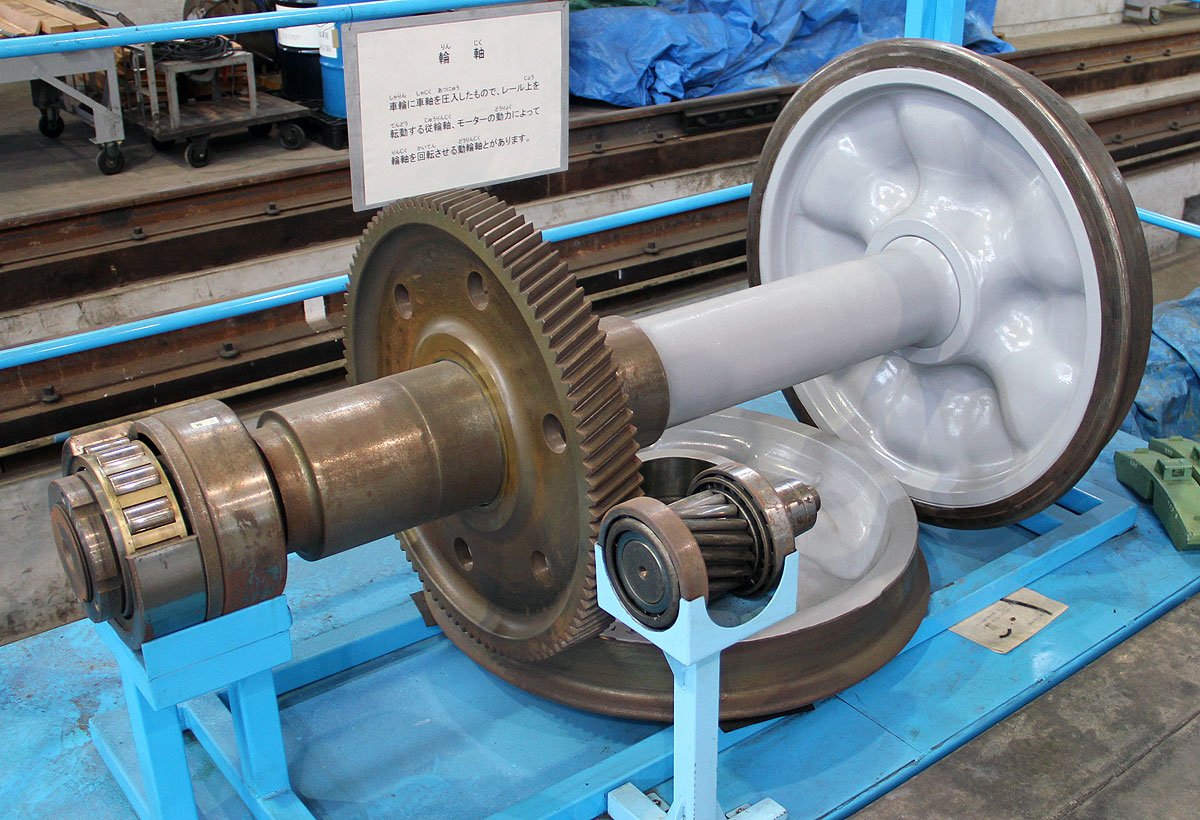

 車輪・駆動装置

 従来の交通局車両は「弾性車輪」が採用されてきましたが,3000形車両は大型であり輪重が増加したため,従来の弾性車輪では支えきれず,一体圧延車輪(波打ち車輪)が採用されました.

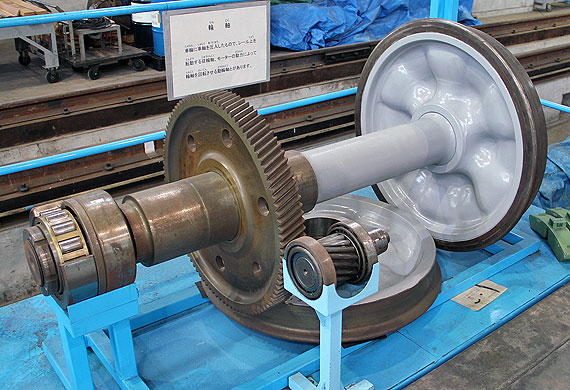

▲波形圧延車輪(展示品)






 主電動機

 主電動機は,三菱MB-3210形と日立HS-1033形で,容量135kWの直流直巻分割界磁制御方式です.
 1両に4個搭載されています.

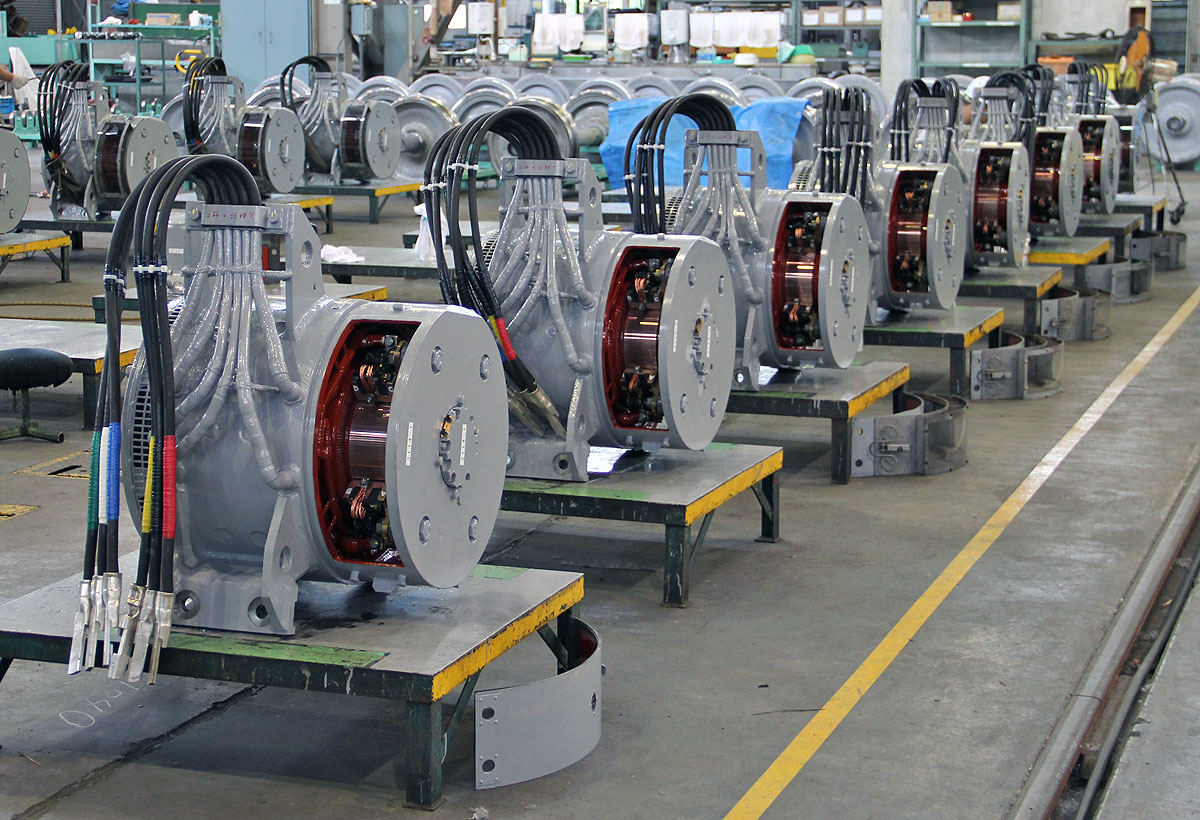

▲直流モーター(主電動機)






主要電気機器

 鶴舞線3000形の主要な床下機器について紹介します.

←豊田市・赤池 上小田井・犬山→
形 式 3100形 3200形 3700形 3800形
車 種 Mc制御電動車 M電動車 M電動車 Mc制御電動車
制御装置 自動可変界磁式(AVF)チョッパ制御 回生ブレーキ付
ブレーキ装置 電気指令式電空併用ブレーキ 耐雪ブレーキ付き
補助電源装置 ブラシレス電動発電機 75kVA 3相式



 制御装置/制動装置

 制御装置はAVF電機子チョッパ方式です.

 制動装置は,MBS-Rのデジタル電気指令式の電磁直通ブレーキです.

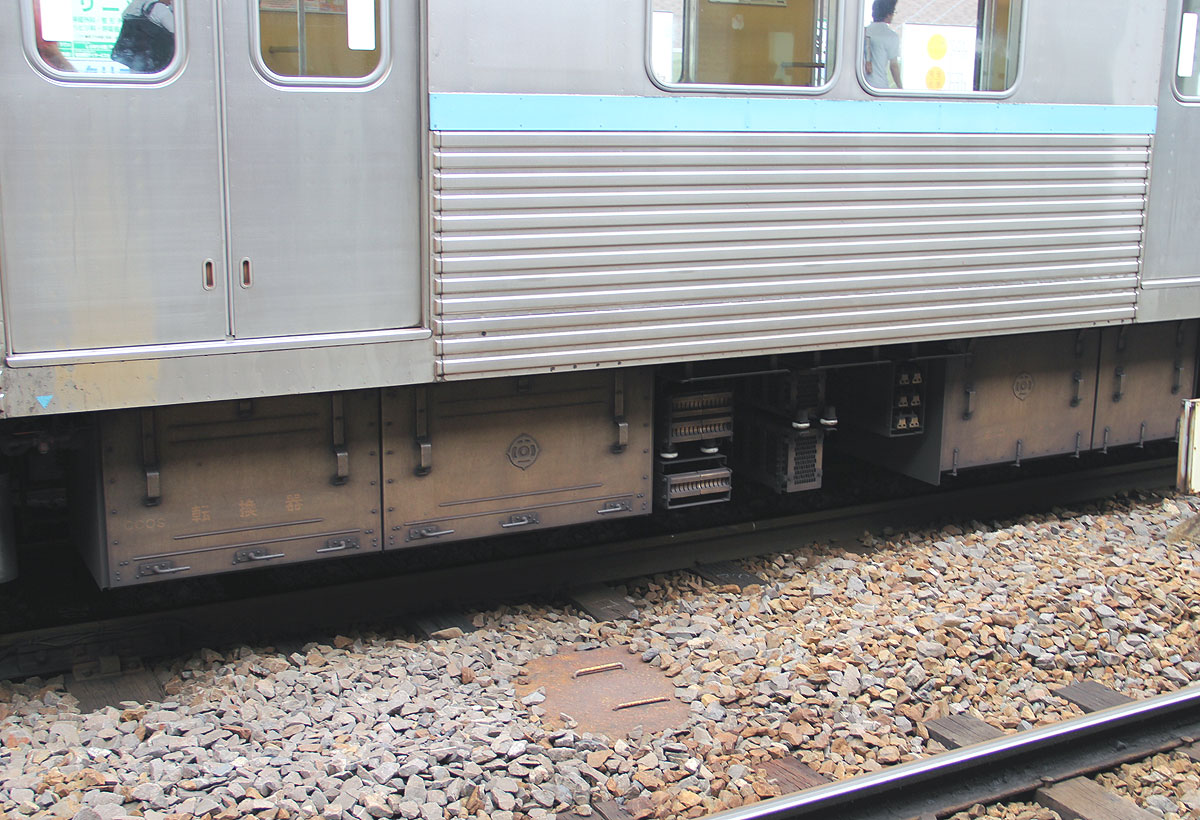

▲日立製床下電気機器

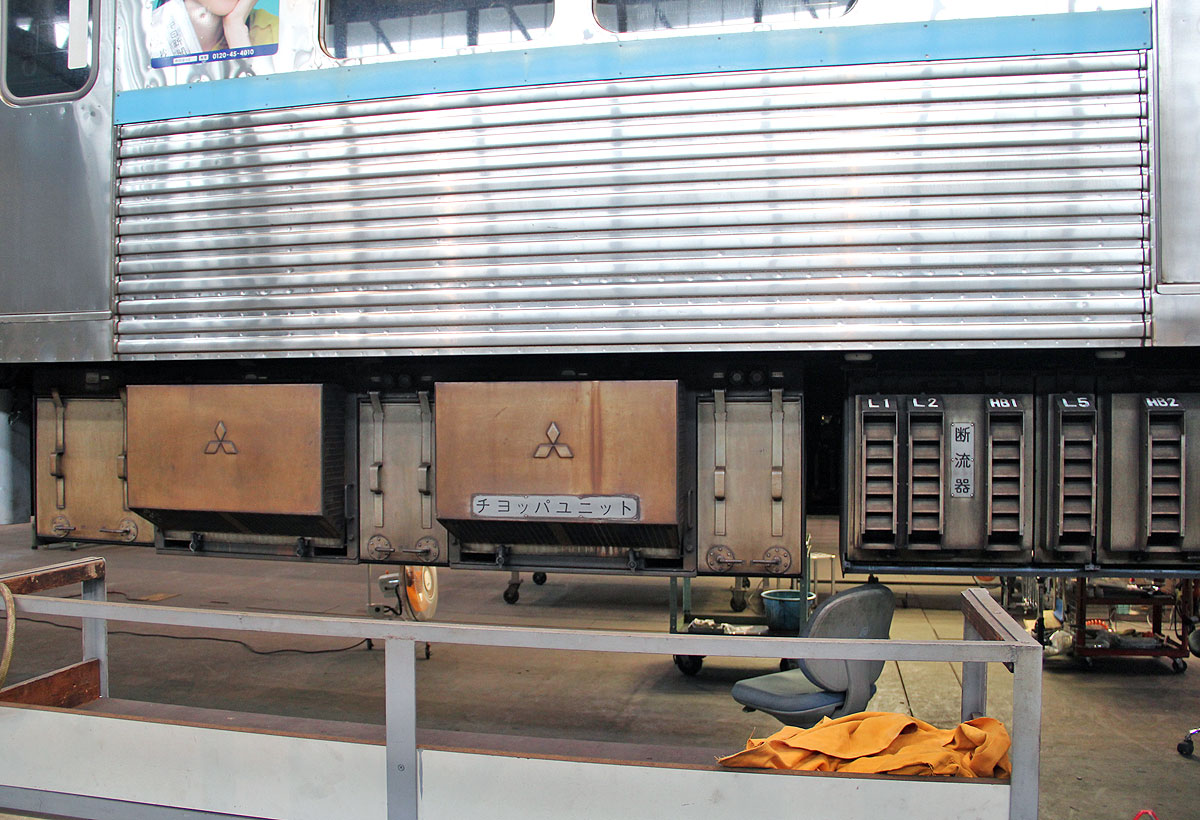

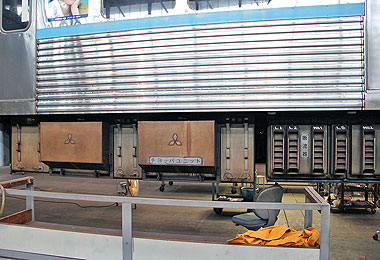

▲チョッパユニット





 補助電源装置/空気圧縮装置

 補助電源装置は,ブラシレス電動発電機 75kVA 3相式です.

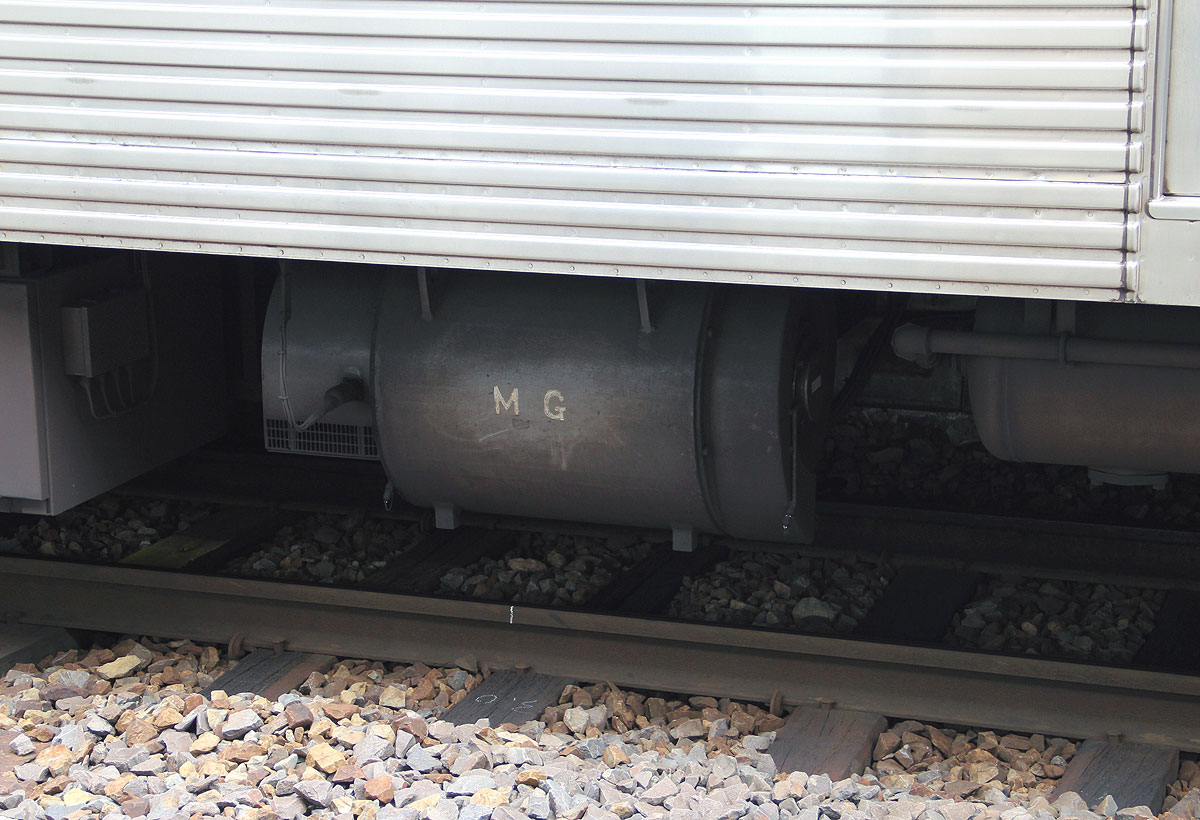

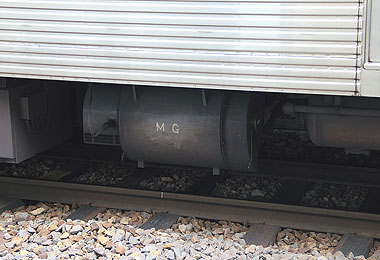

▲電動発電機(MG)

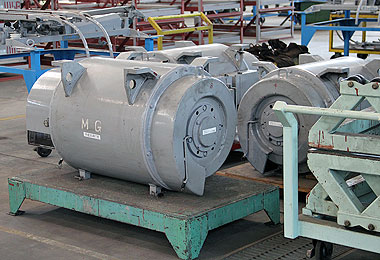

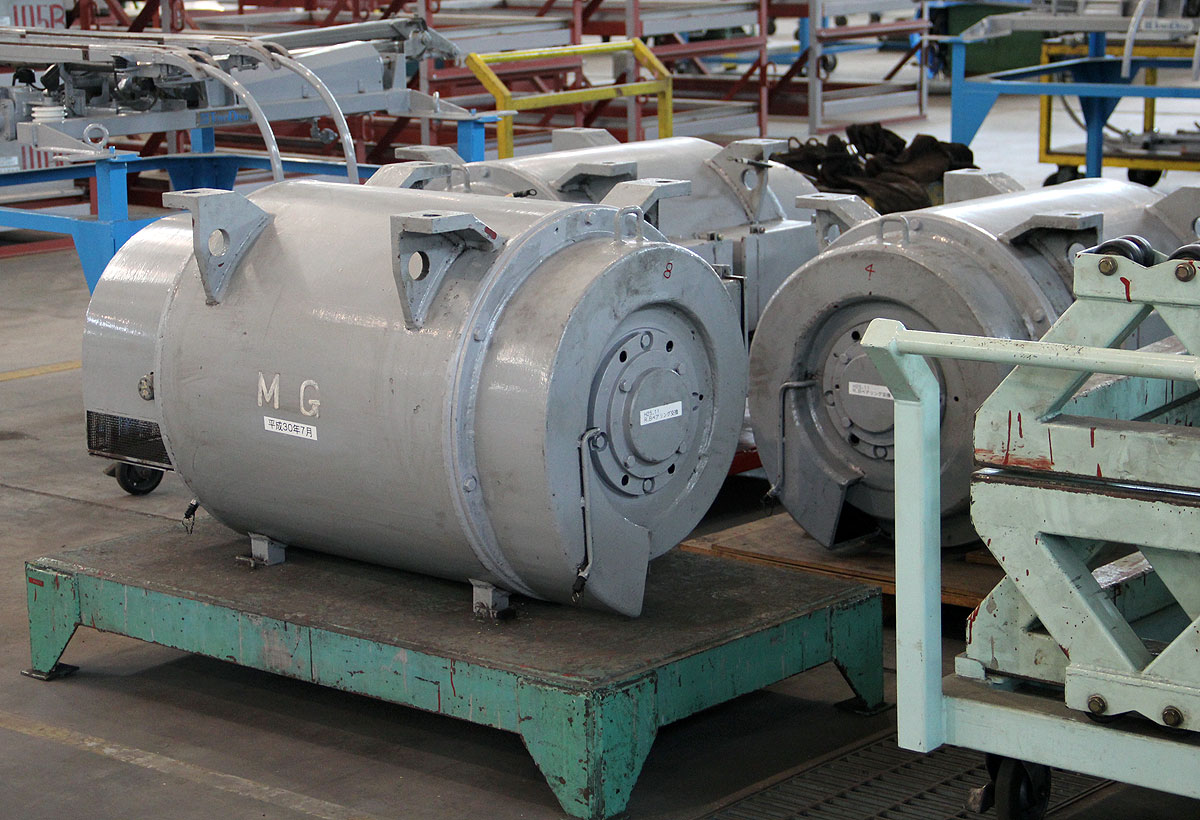

▲整備中の電動発電機





 その他機器

 電動空気圧縮機(コンプレッサー)は,1編成に2台搭載されています.

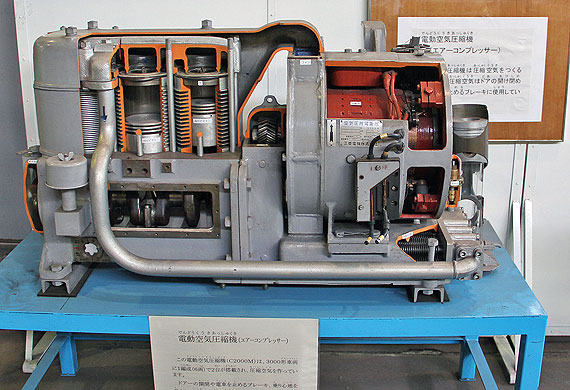

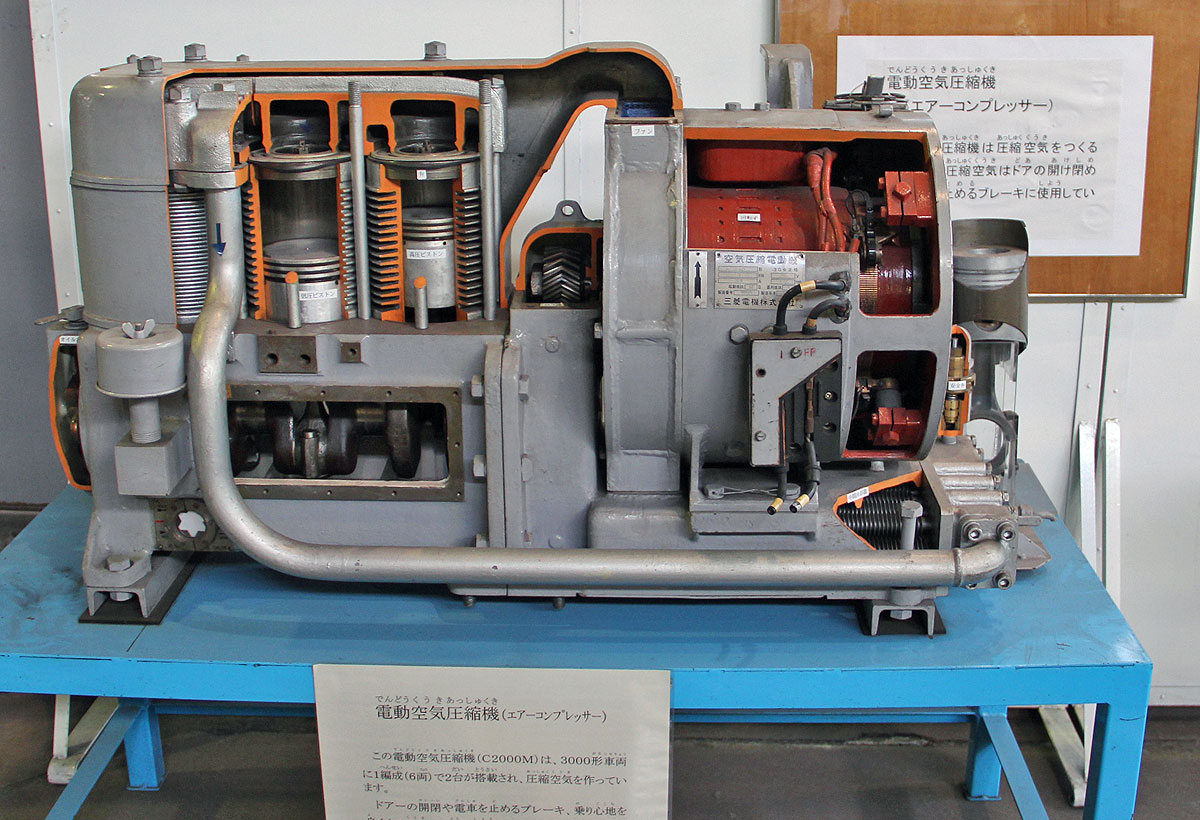

▲電動空気圧縮機 C2000M






屋根上機器

 鶴舞線3000形の屋根上機器について紹介します.

 パンタグラフ

 かつて鶴舞線・桜通線車両は,電動車1両あたり2台のパンタグラフを設置していましたが,平成16年から20年にかけて撤去工事が行われ,現在では電動車1両あたりパンタグラフ1台となっています.

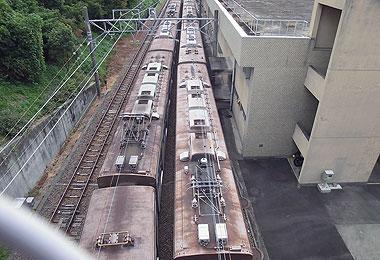

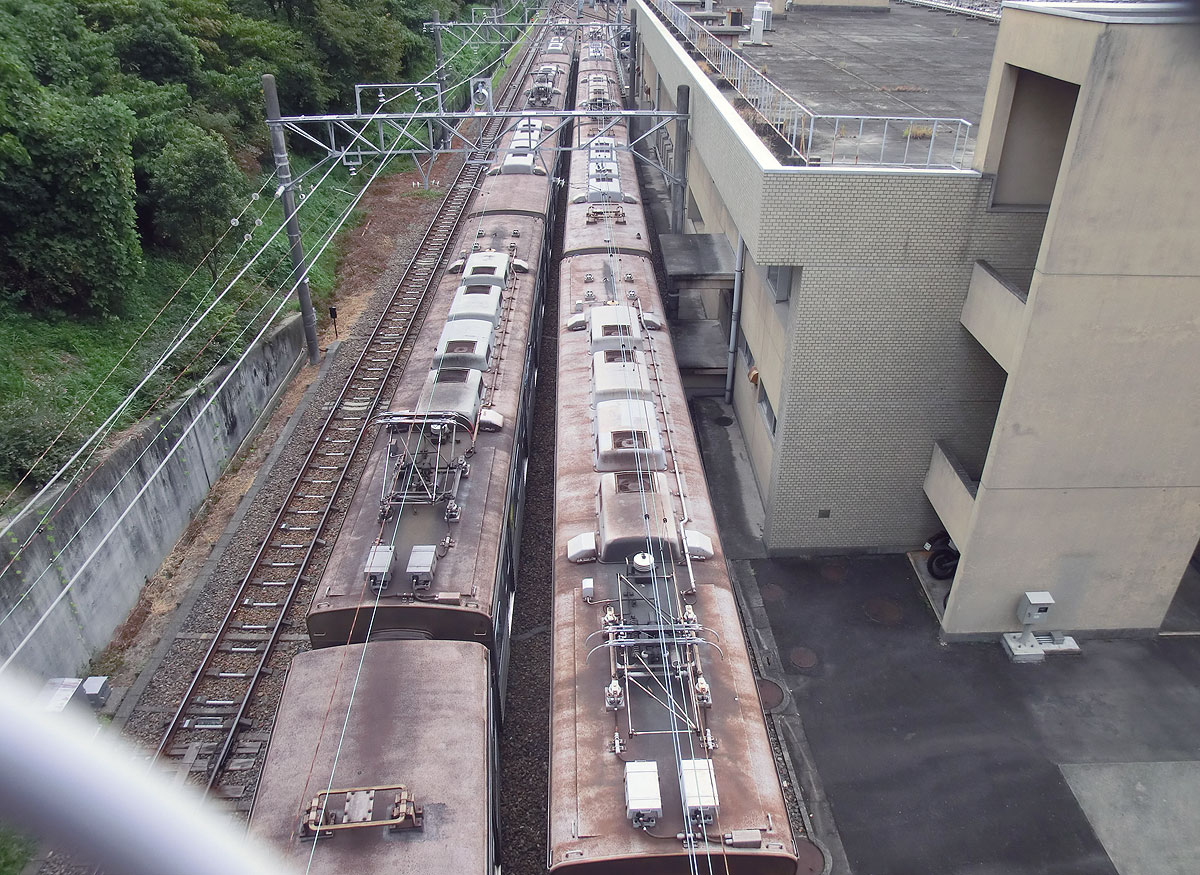

▲3000形 屋根上の様子
 パンタ撤去跡も確認できる

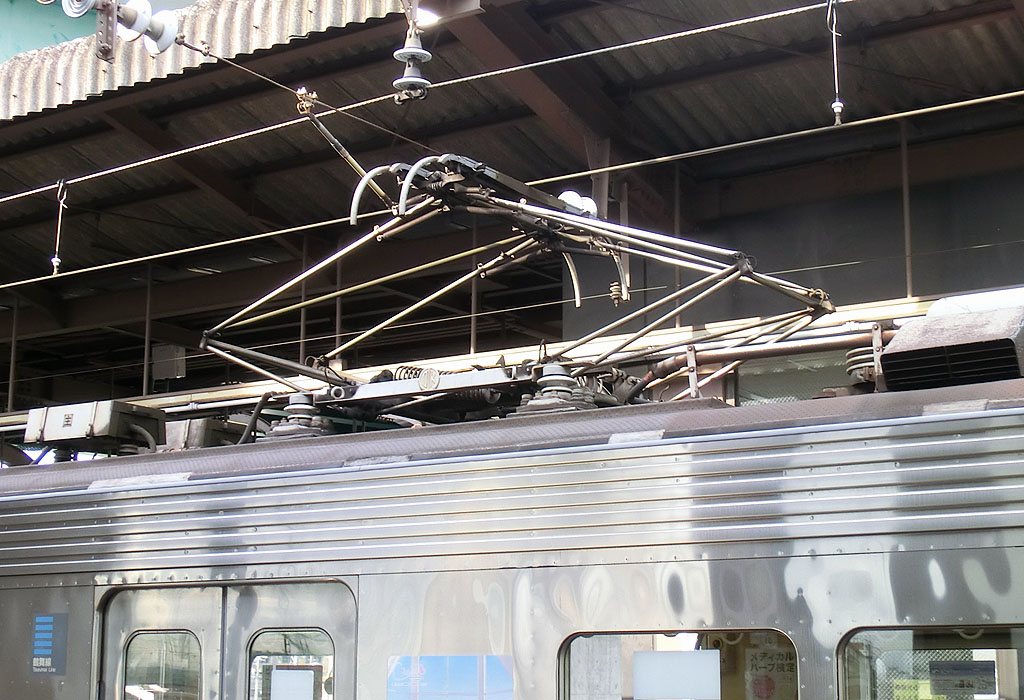

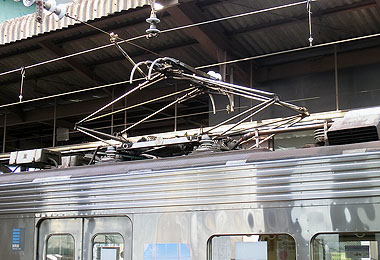

▲3000形のパンタグラフ
