３号線（鶴舞線） 6両組成×9編成＝54両在籍 配置：日進工場
3150-3250-3350-3450-3750-3850
電気：架空線式DC1500V 軌間：1067mm（狭軌） 車長：20ｍ（大型）
 車外設置 行先表示器（方向幕） |
 |
地下鉄鶴舞線3050形車両の行先表示器（方向幕）のコマ内容を掲載しています．
これらの情報は独自調査から推測したもので，実際の内容と異なる可能性がありますのでご了承ください．

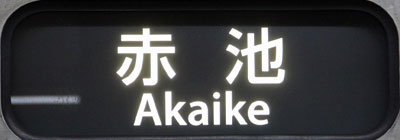

3050形の前面方向幕及び側面方向幕は字幕式です．

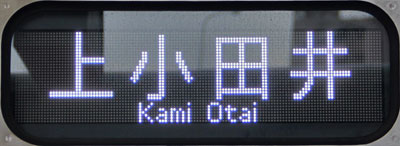

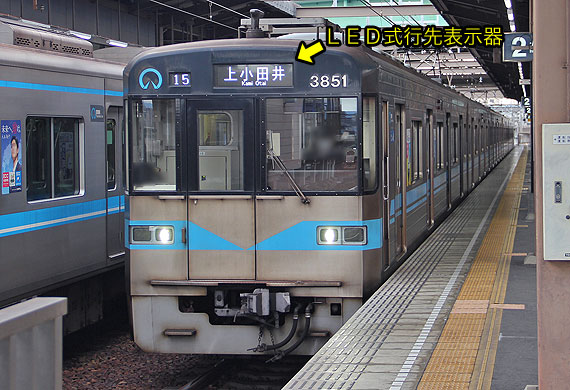

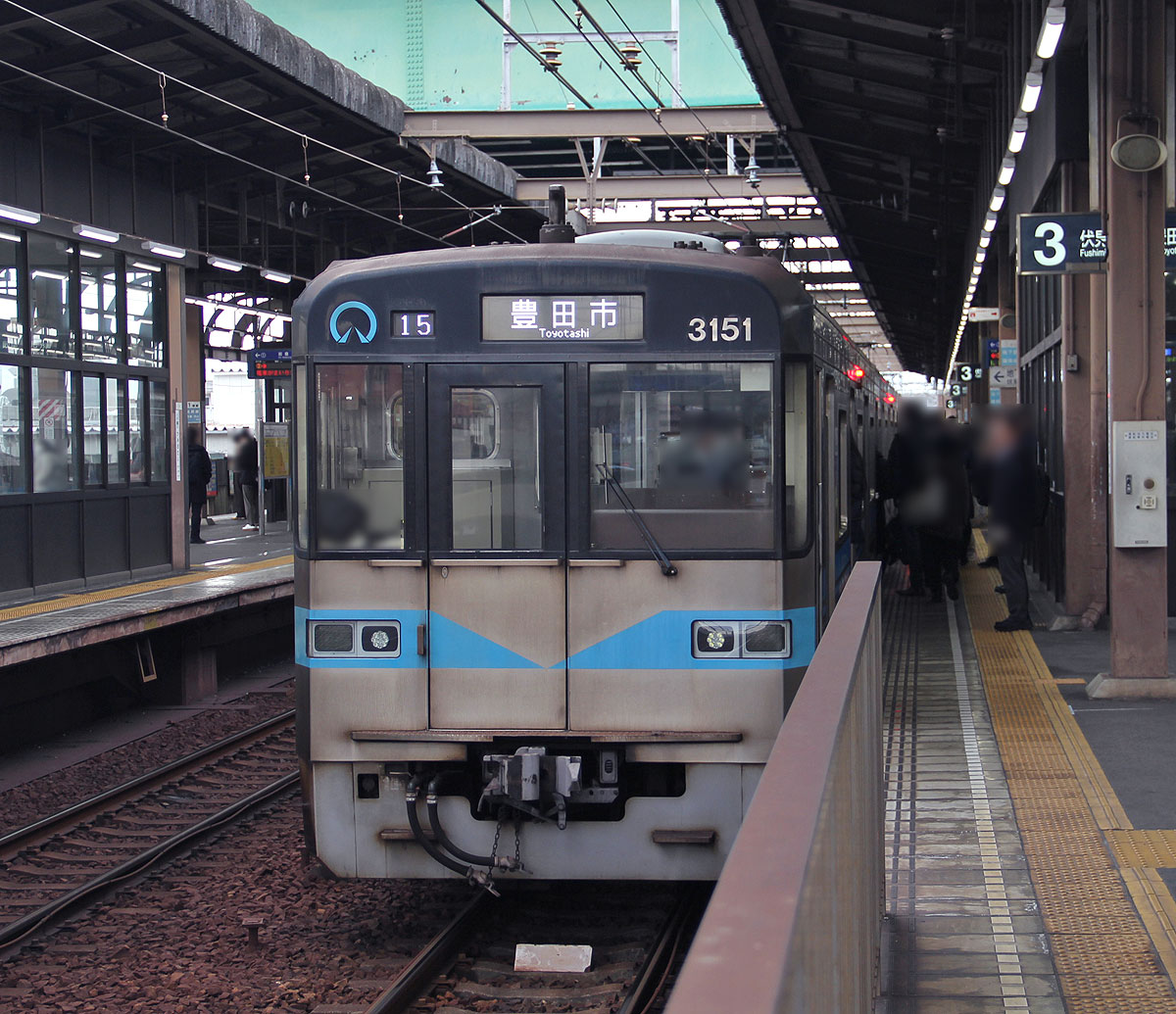

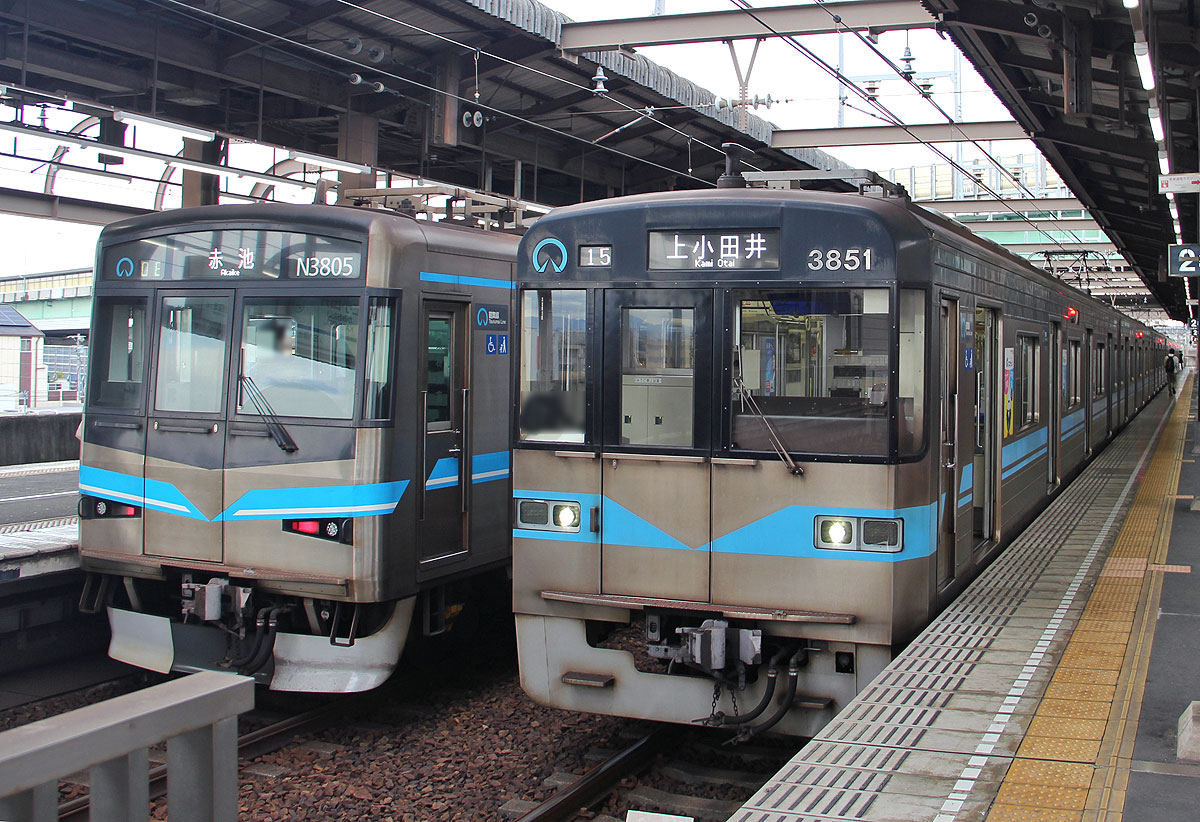

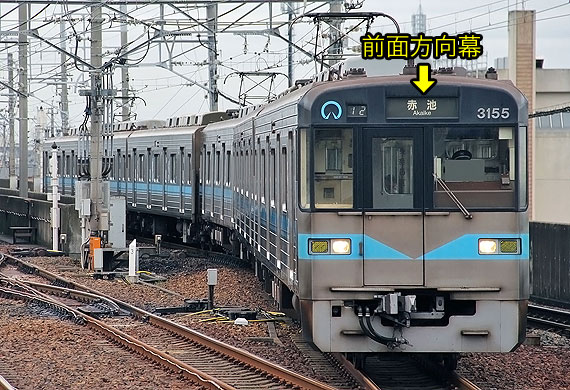

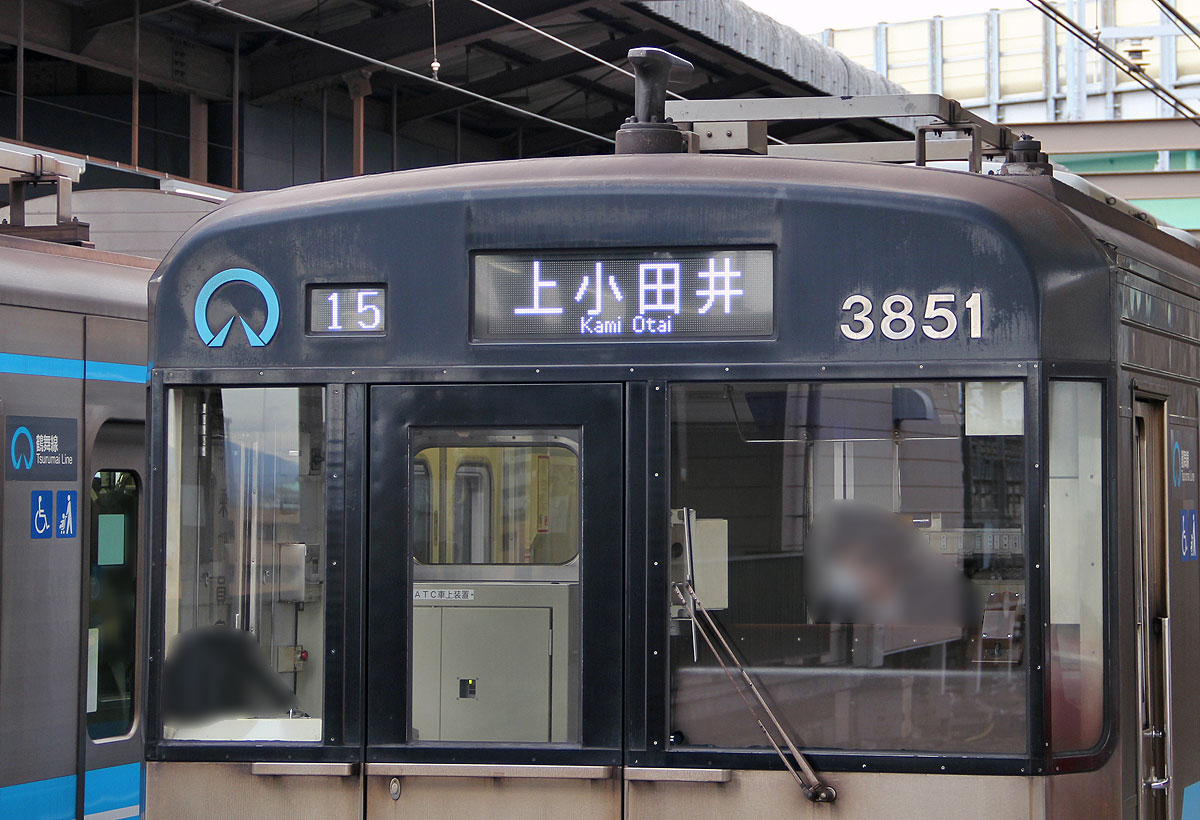

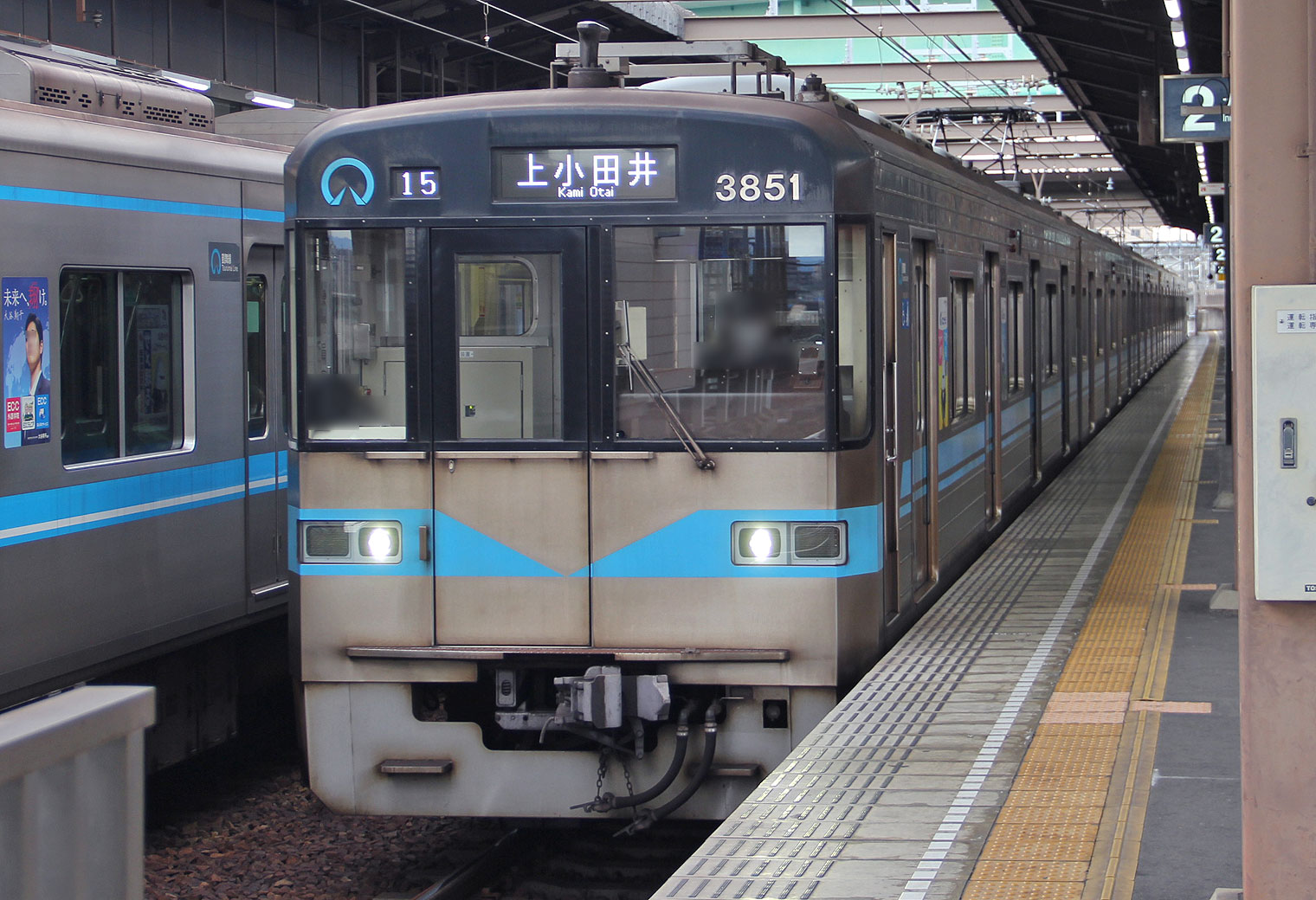

▲3050形 前面方向幕（字幕式） |

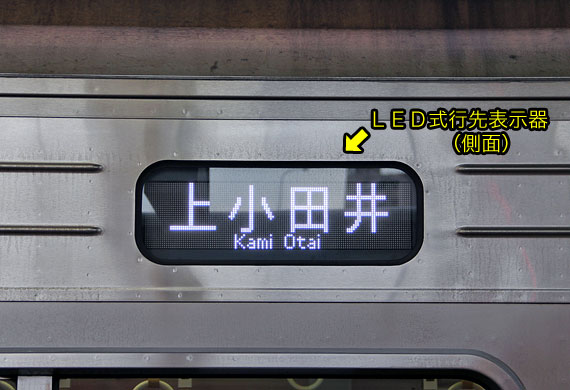

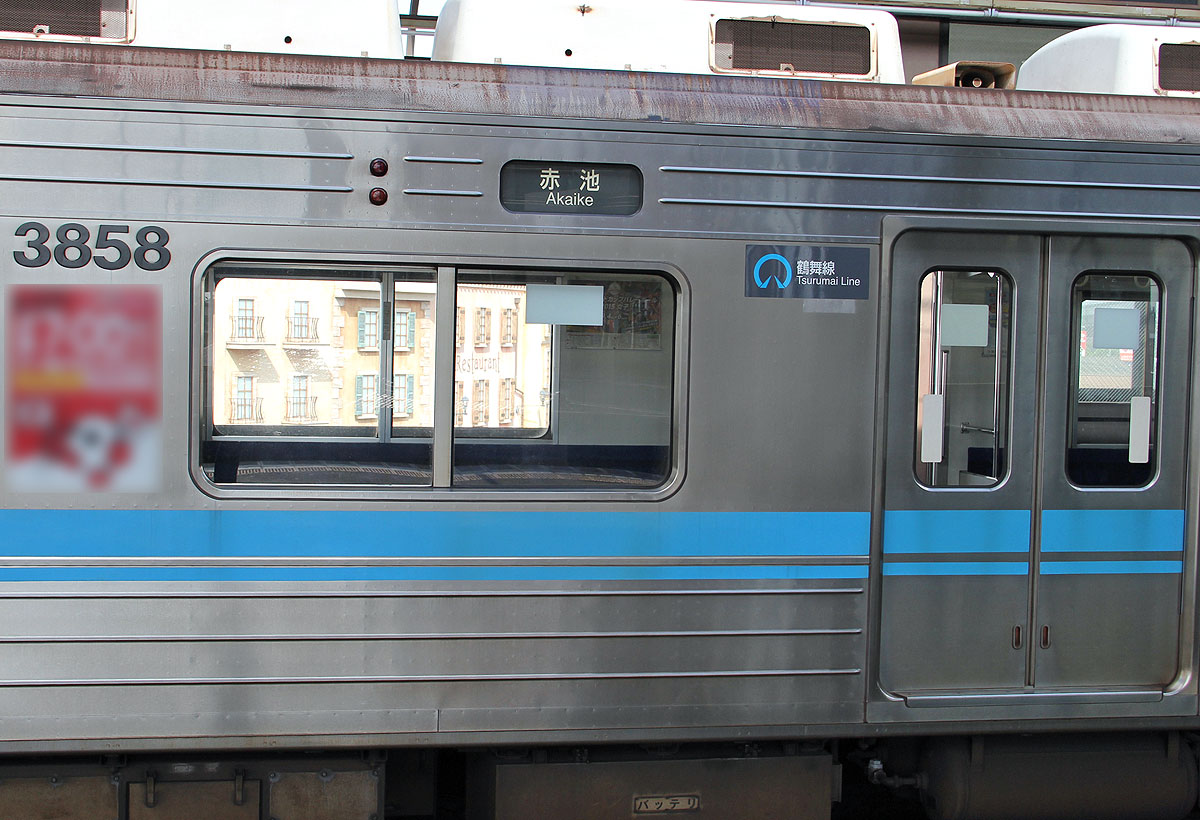

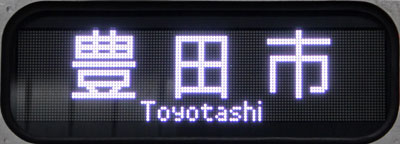

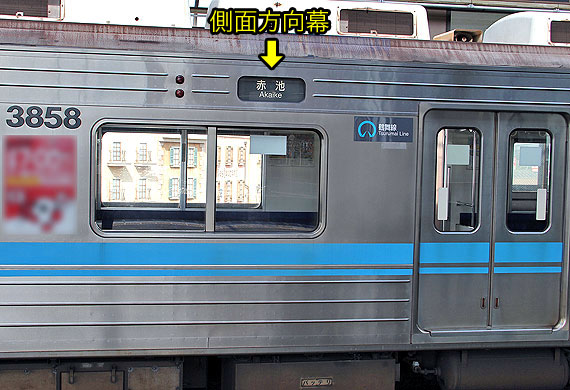

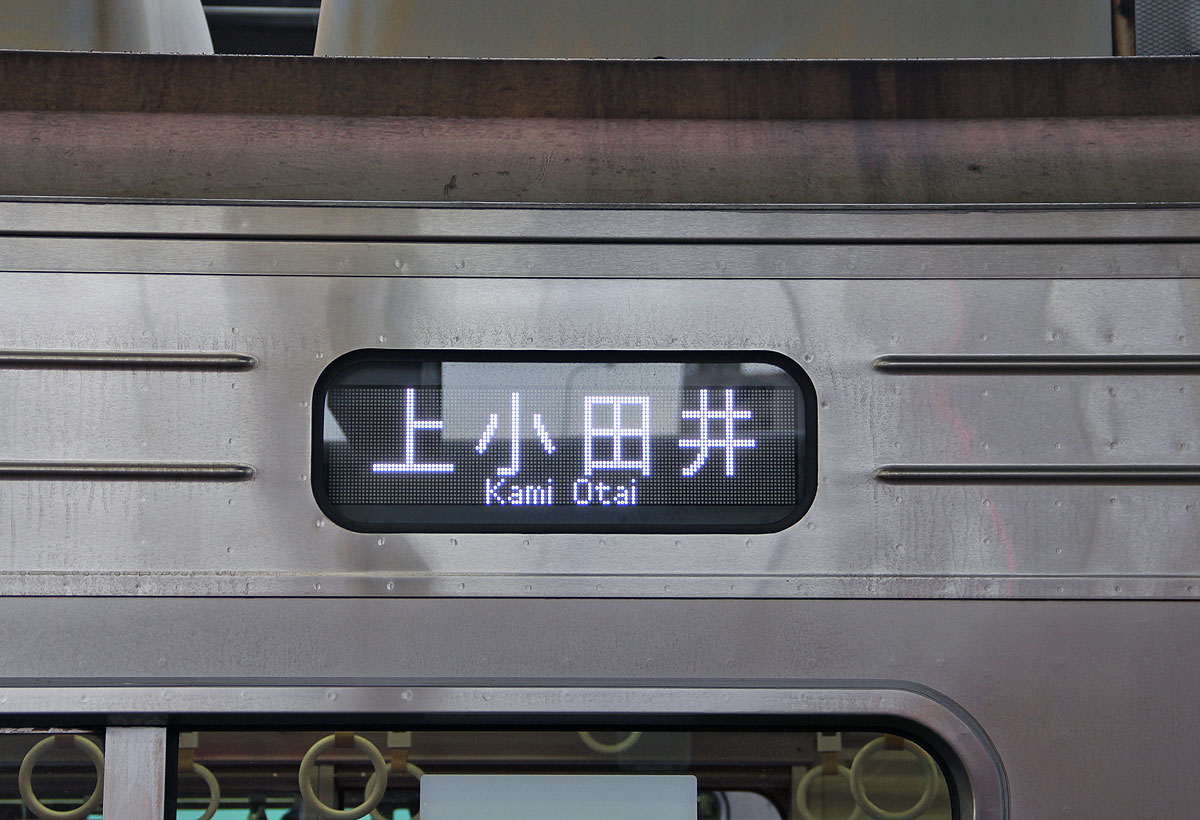

▲3050形 側面方向幕（字幕式） |
現在，鶴舞線で使用されている方向幕は「３種類」ありますが，ベースとなっているのは，平成5年(1993年)の名鉄犬山線との相互直通運転開始に合わせて整備されたものです．
赤池や上小田井といった地下鉄線内の駅名はもちろん，豊田市や犬山といった乗り入れ先の駅名に加え，乗り入れ先の名鉄線内での優等列車運用のための急行種別幕を搭載しているのが特徴です．
鶴舞線の先輩車両3000形も字幕式方向幕を搭載していました．
基本的に表示内容は同じですが，コマ数や順序（柏森の位置など）に若干の違いがありました．
経年劣化等により，方向幕は随時交換されています．
サインマニュアル改訂により，交換時期によって3種類の方向幕が存在します．
Ａ【平成5年(1993年)頃より】
上小田井〜庄内緑地公園間開業，名鉄犬山線乗入れ開始に伴い方向幕を全更新した時のもの．

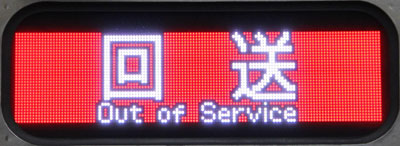

非営業幕(赤幕)及び急行幕に英字なし．
Ｂ【平成26年(2014年)頃より】
方向幕の老朽化に伴い一部編成のみ更新．
側面方向幕のみ更新した編成と，前面方向幕＆側面方向幕を更新した編成あり．
非営業幕(赤幕)及び急行幕に英字を追加．→Express
Ｃ【令和5年(2023年)頃より】
方向幕の老朽化に伴い一部編成のみ更新．
（3152H，3153H，3154H，3160H）
サインマニュアル改訂に合わせフォント等を変更
丸の内・鶴舞を追加
急行幕の英字は→Exp
| Ａ方向幕（H5〜） |
|
| 01 |
 |
| 02 |
 |
| 03 |
 |
| 04 |
 |
| 05 |
 |
| 06 |
|
| 07 |
 |
| 08 |
 |
| 09 |
 |
| 10 |
 |
| 11 |
 |
| 12 |
 |
| 13 |
 |
| 14 |
 |
| 15 |
 |
| 16 |
|
| 17 |
|
| 18 |
|
| 19 |
|
| 20 |
 |
| 21 |
|
| 22 |
 |
| 23 |
 |
| 24 |
 |
| 25 |
 |
| 26 |
 |
| 27 |
 |
| 28 |
 |
| 29 |
 |
| 30 |
 |
| 31 |
|
| 32 |
|
| 33 |
|
| 34 |
|
| 35 |
|
| 36 |
|
|
| Ｂ方向幕（H26〜） |
|
| 01 |
 |
| 02 |
 |
| 03 |
 |
| 04 |
 |
| 05 |
|
| 06 |
|
| 07 |
 |
| 08 |
 |
| 09 |
 |
| 10 |
 |
| 11 |
 |
| 12 |
 |
| 13 |
 |
| 14 |
扶 桑 |
| 15 |
 |
| 16 |
|
| 17 |
|
| 18 |
|
| 19 |
|
| 20 |
 |
| 21 |
|
| 22 |
 |
| 23 |
 |
| 24 |
 |
| 25 |
 |
| 26 |
 |
| 27 |
 |
| 28 |
 |
| 29 |
 |
| 30 |
 |
| 31 |
|
| 32 |
|
| 33 |
|
| 34 |
|
| 35 |
|
| 36 |
|
|
| Ｃ方向幕（R5〜） |
|
| 01 |
|
| 02 |
|
| 03 |
|
| 04 |
|
| 05 |
|
| 06 |
|
| 07 |
 |
| 08 |
 |
| 09 |
八事 |
| 10 |
庄内緑地公園 |
| 11 |
浄心 |
| 12 |

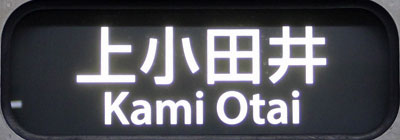

上小田井 |
| 13 |
 |
| 14 |
 |
| 15 |
 |
| 16 |
 |
| 17 |
 |
| 18 |
|
| 19 |
|
| 20 |
 |
| 21 |
|
| 22 |
 |
| 23 |
 |
| 24 |
 |
| 25 |
 |
| 26 |
 |
| 27 |
 |
| 28 |
 |
| 29 |
急 扶桑 |
| 30 |
急 犬山 |
| 31 |
|
| 32 |
|
| 33 |
|
| 34 |
|
| 35 |
|
| 36 |
|
|
※試運転画像提供：@turumaisenn_さま
| 車外設置 記号表示器 |
|

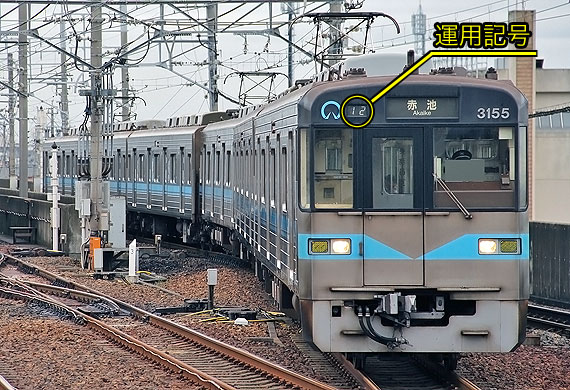

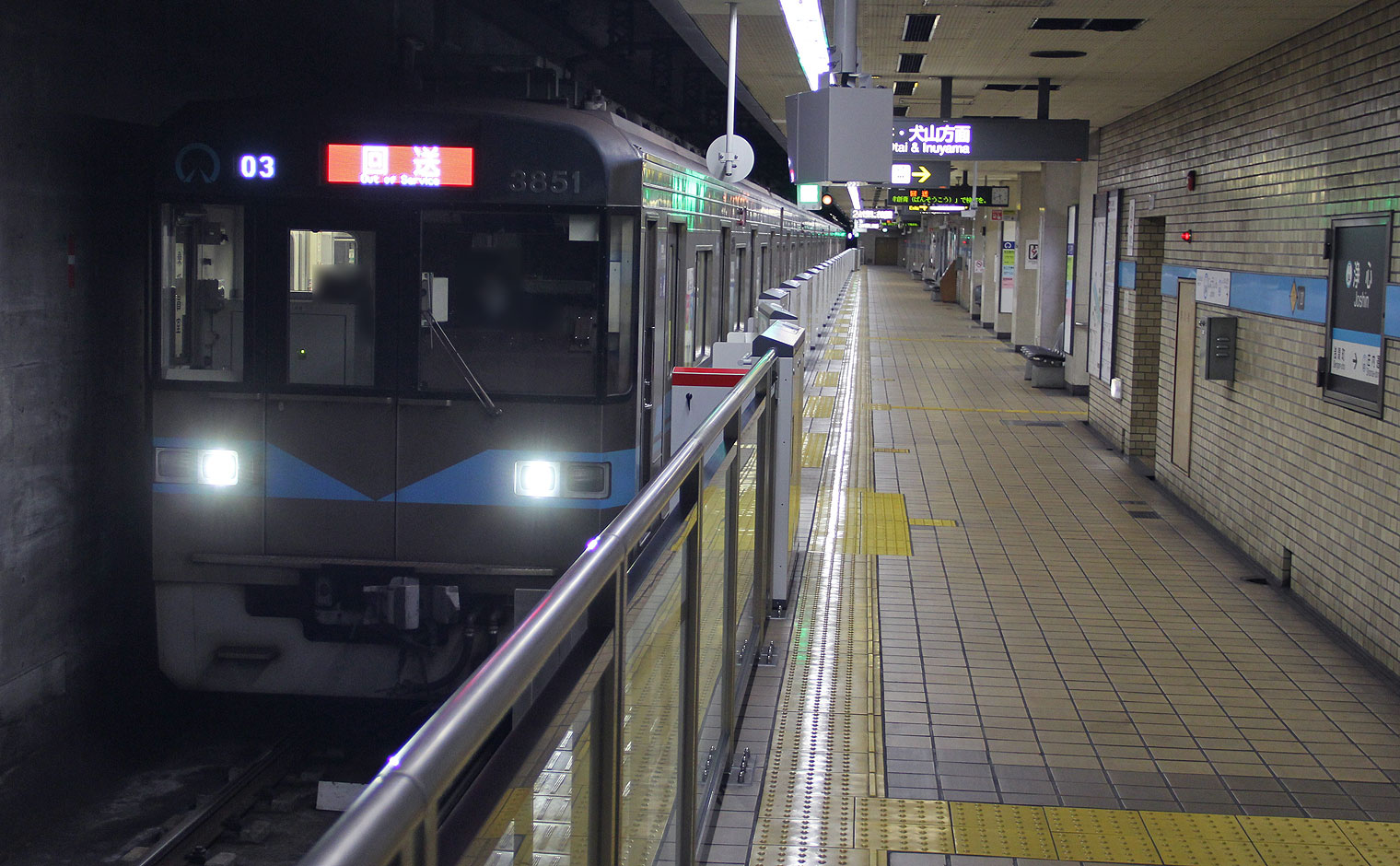

車両前面の行先表示器(方向幕)の左側に，運用記号を表示する装置があります．
3050形は，7セグメントのマグサイン式(磁気反転表示器)で，文字色は白色です．

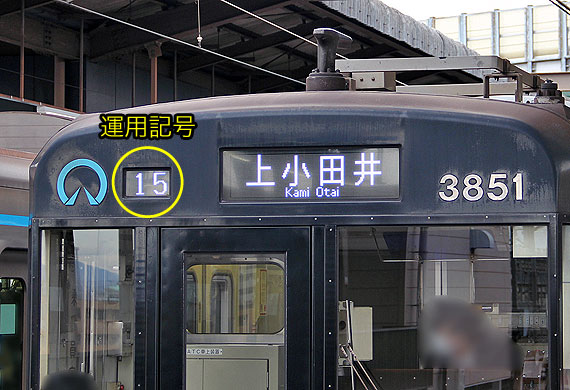

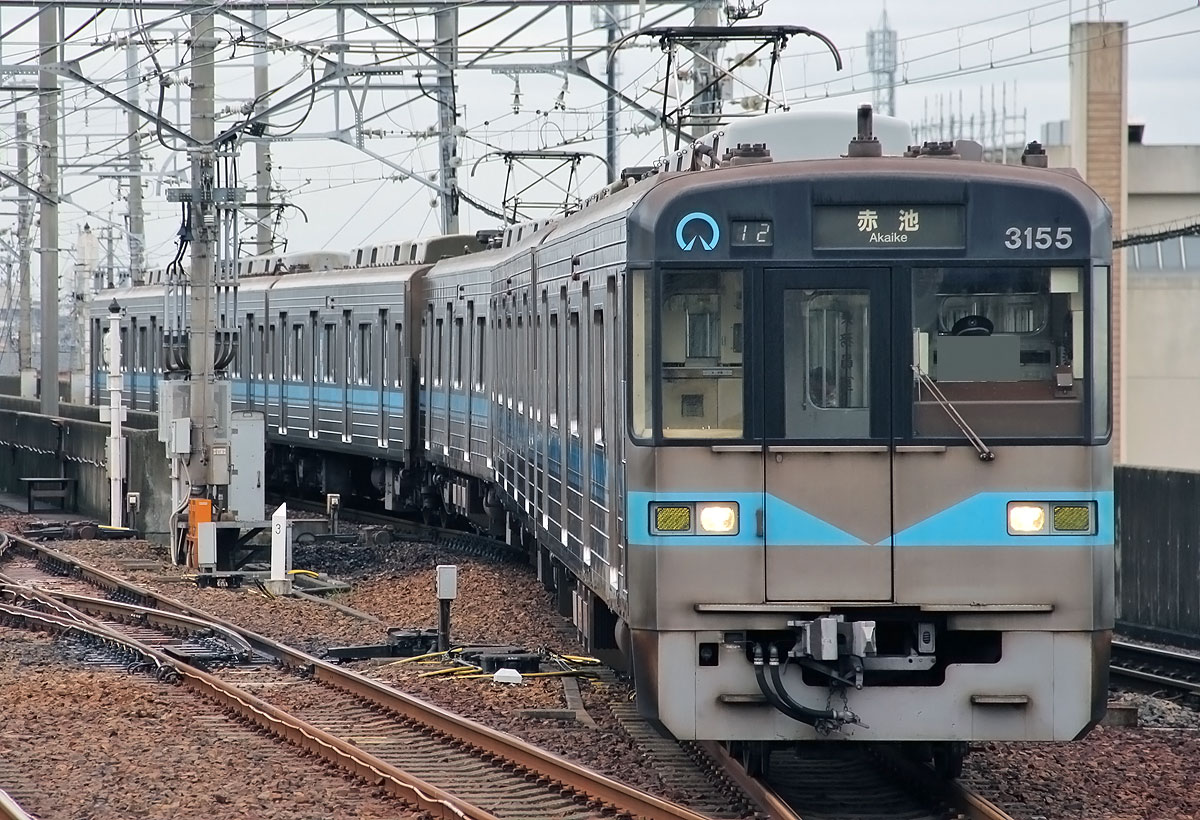

▲3050形 運用記号表示器 |
|

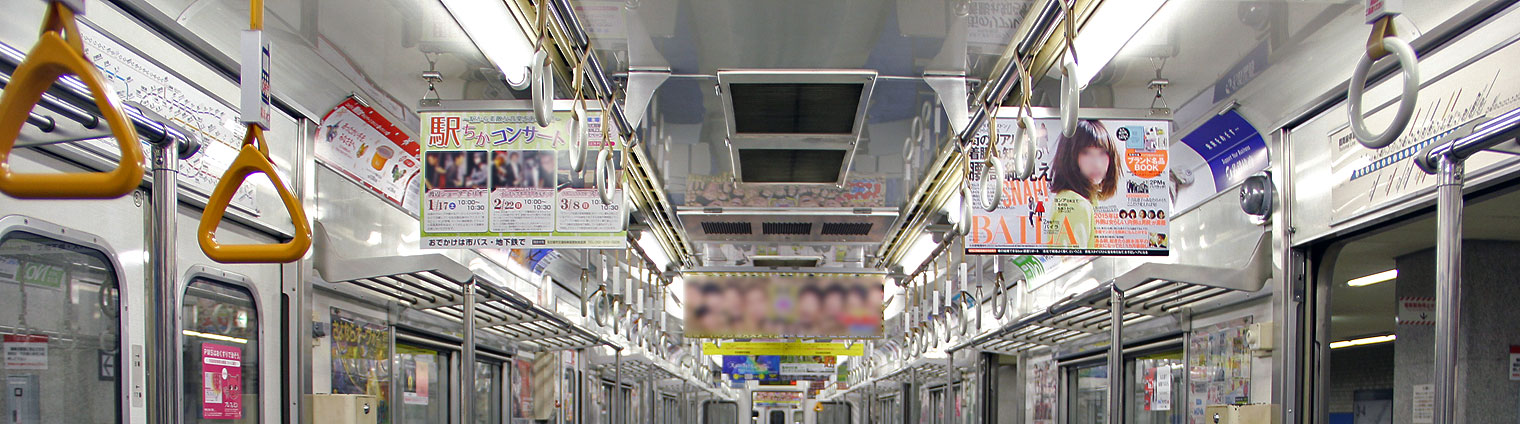

| 車内設置（妻面） 旅客案内表示器 |
|

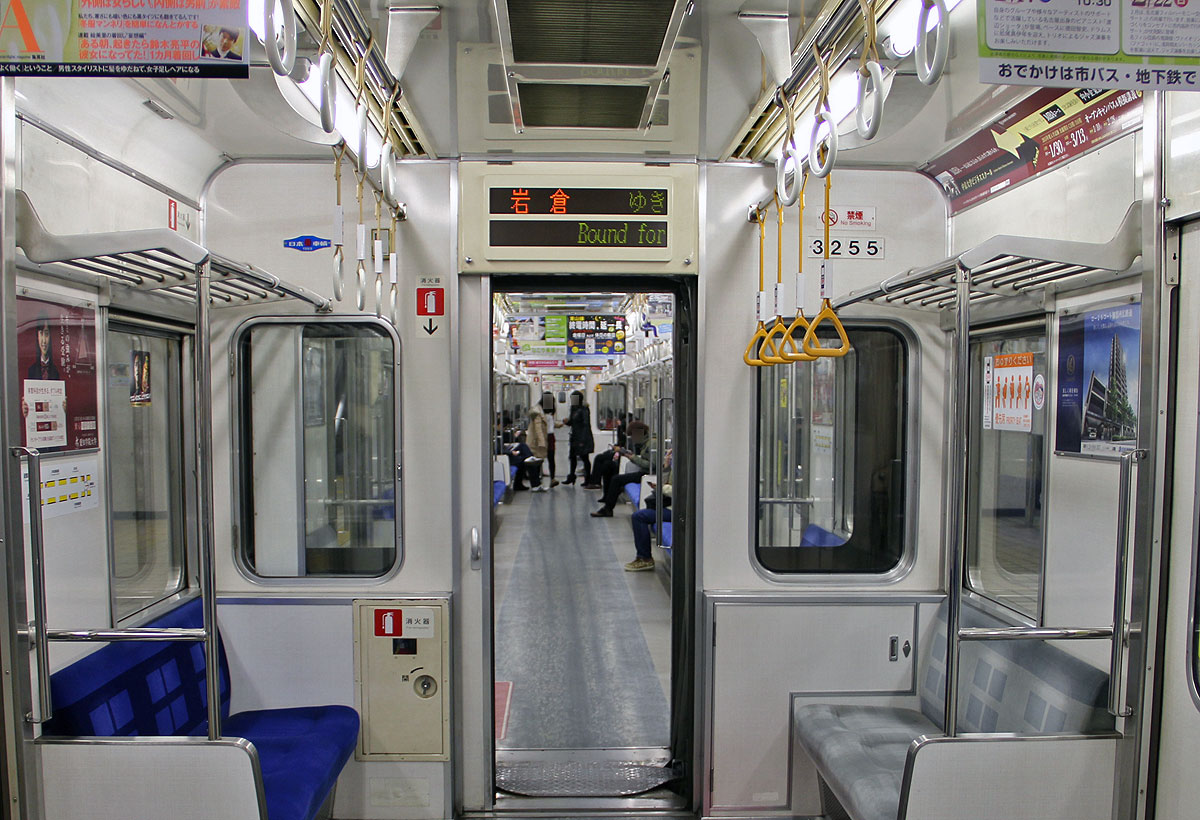

3050形車内の案内表示器は，妻面連結部の通路上部に設置されています．
次の停車駅やのりかえ案内，行き先，開く扉を表示します．
| 編成 |
新製時（H5〜H6年） |
機器更新（H31〜R6年） |
| 51H〜60H |
初期LED式 |
→ 新LED式 |
| → 液晶(LCD)式 |
3050形車内は，平成5年もしくは平成6年の新製時より，LED式の車内案内表示装置を搭載していました．
表示部が2行ある大型タイプのLED式です．
次の画像の初期モデルは，老朽化のため令和5年度までに更新されました．

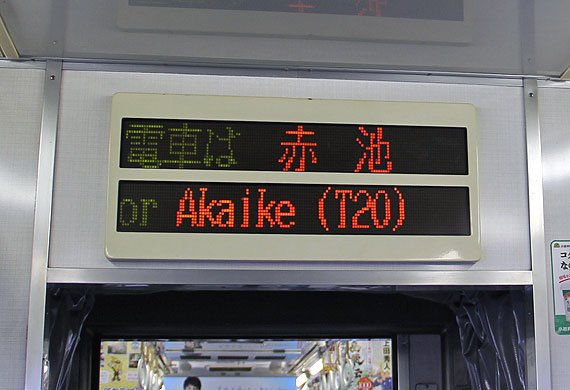

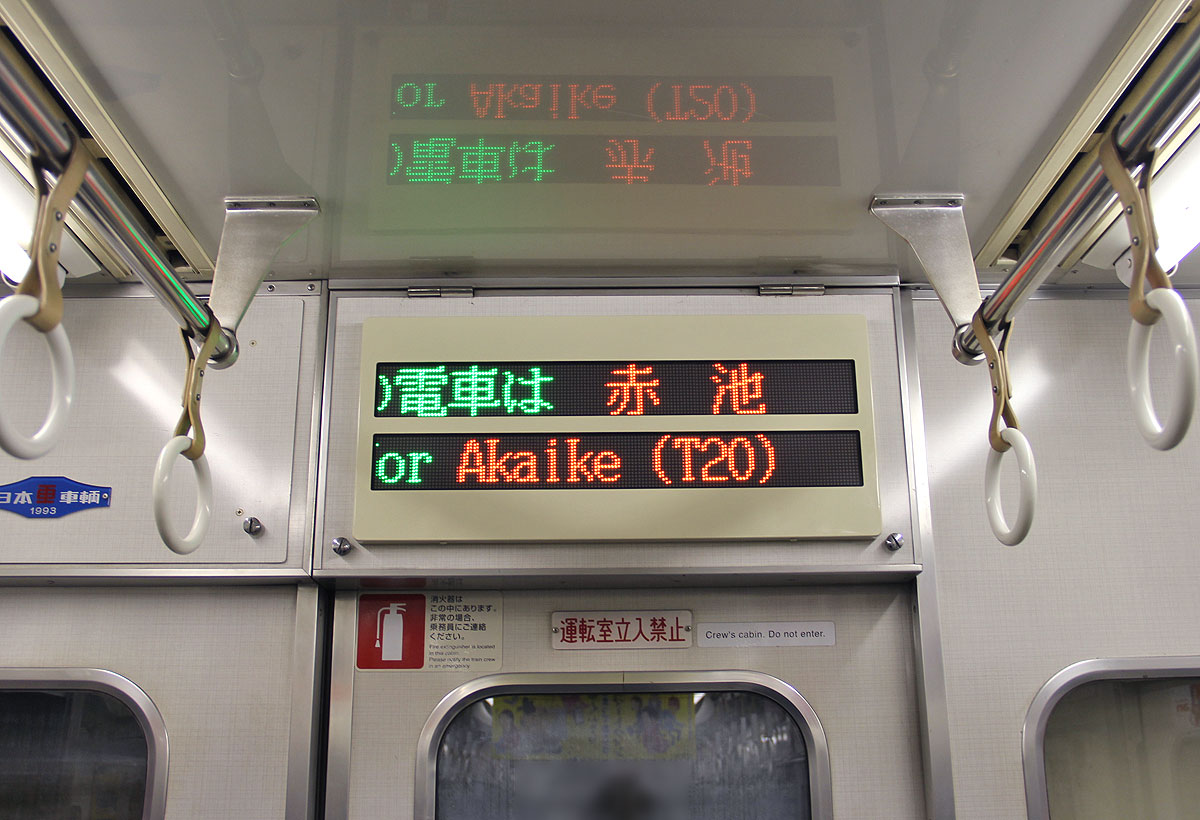

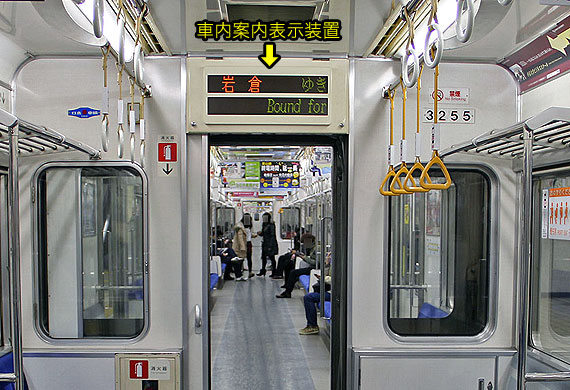

▲車内案内表示器（初期LED式） |
▲車内案内表示器（初期LED式） |
|
表示器更新（LED更新もしくはLCD更新） 平成31年〜令和5年度 |
|
|
経年による弱電機器更新の一環で，車内案内表示装置が更新されました．
（右下の調査表を参照）
（乗務員室内の行先設定器は更新済のため改修のみです．）
平成31年2月からは，新LED式への更新が始まりました．
従来タイプのものと比較すると，縦方向サイズが小さくなっており，文字も縦長文字から正方形文字サイズになりました．
また，角ドットから丸ドットとなり照度が増しました．
令和3年3月からは，旧LED式からLCD式(液晶)へ更新されています．
LED式は日本語と英語のみ対応でしたが，LCD式では多言語案内に対応(ひらがな→英語→簡体字→繁体字→韓国語)しています．
▲更新された車内案内表示器（新LED式） |

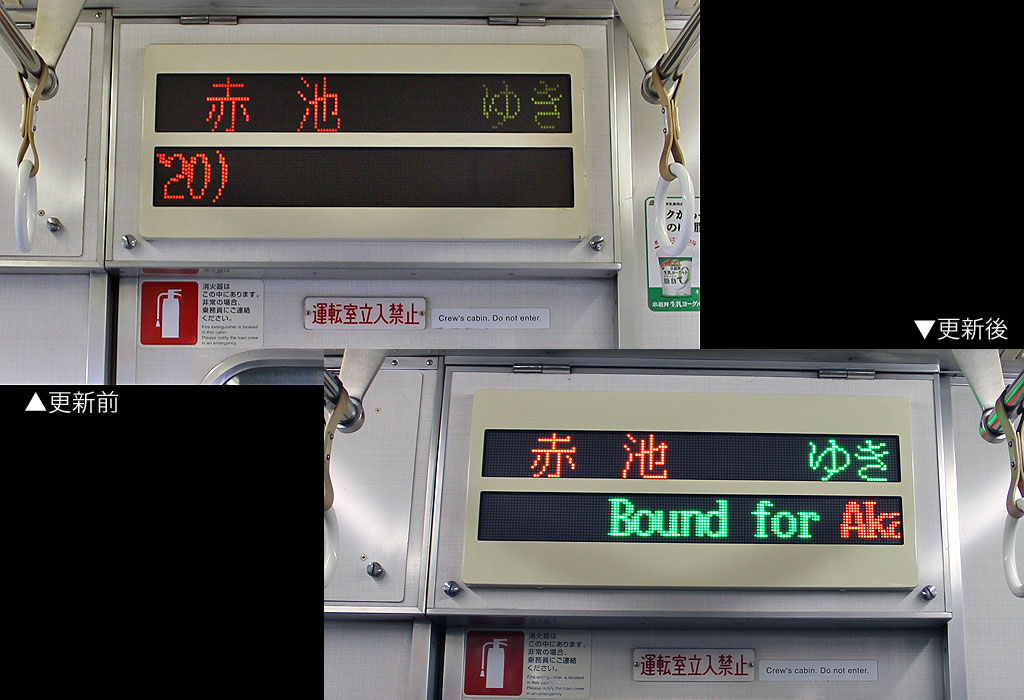

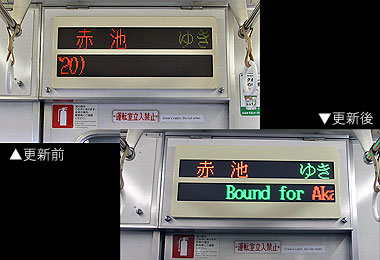

▲車内案内表示器（LED式）新旧比較 |

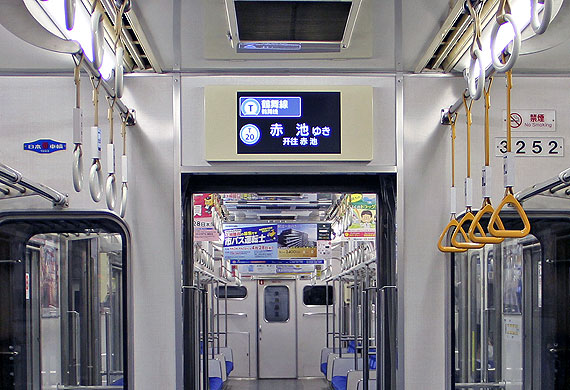

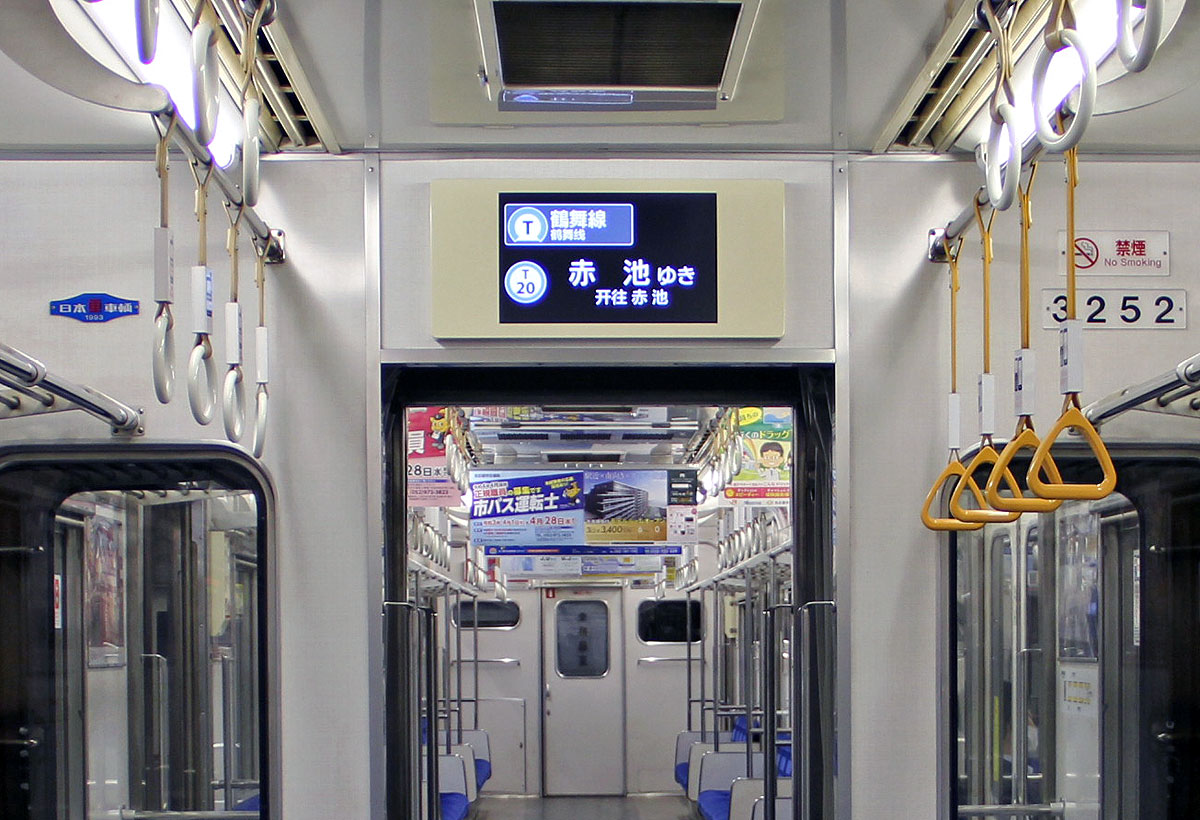

▲更新された車内案内表示器（LCD式） |

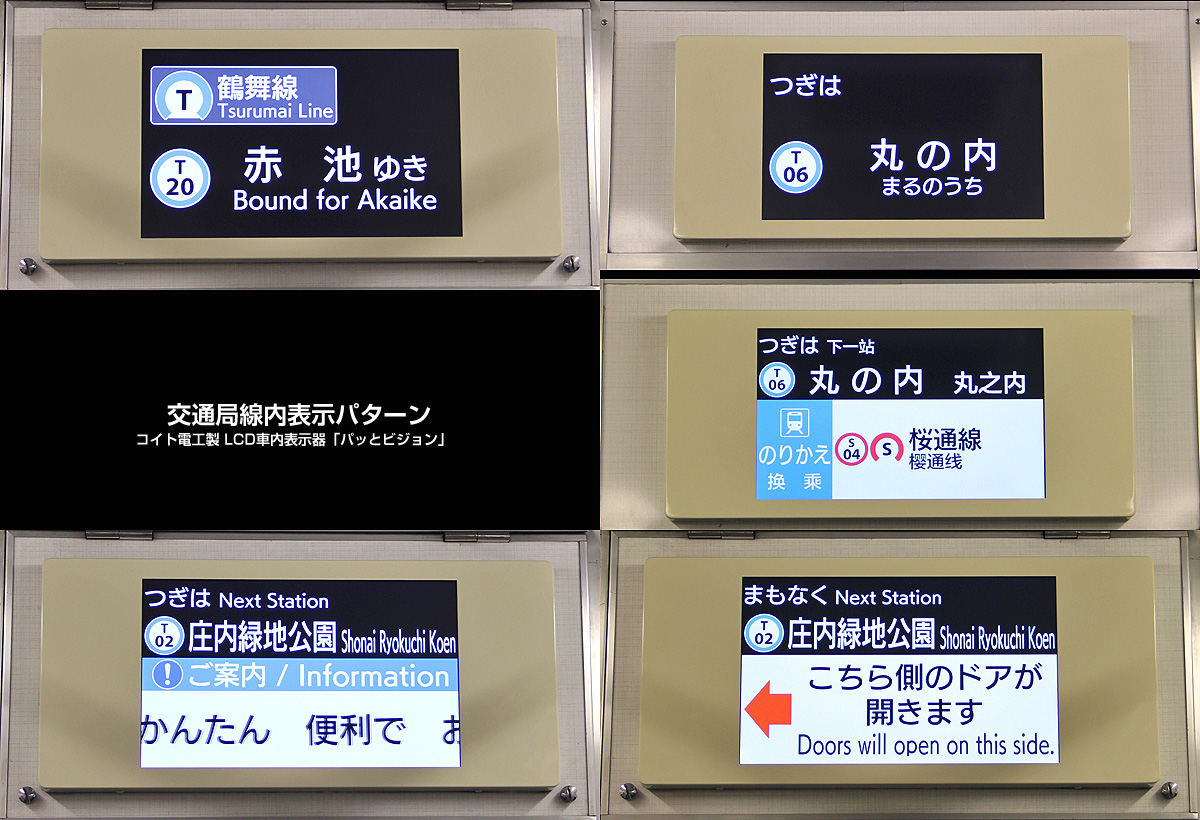

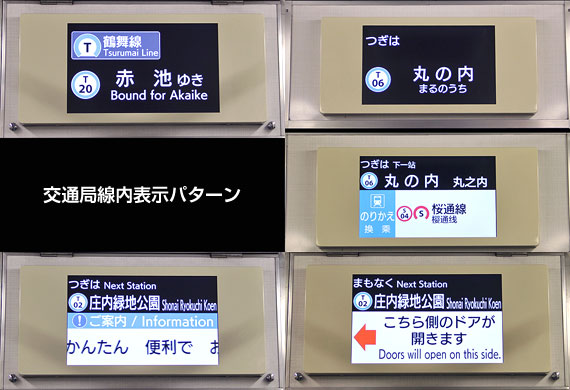

▲LCD式表示器パターン |
| |
| ■ 3050形 車内案内表示器 |
| 更新編成 |
更新状況 |
| 3151H |
液晶(LCD) |
| 3152H |
液晶(LCD) |
| 3153H |
液晶(LCD) |
| 3154H |
液晶(LCD) |
| 3155H |
液晶(LCD) |
| 3156H |
液晶(LCD) |
| 3157H |
新LED |
| 3158H |
新LED |
3159H |
廃車 |
| 3160H |
新LED |
|
| 車内設置（側面） 路線図・停車駅案内図 |
|
3050形の側扉の上部には路線図が掲出されています．
全車（3151H〜3160H）ともプラ製もしくは紙製の固定表示です．
電光表示（路線図式表示器）はありません．

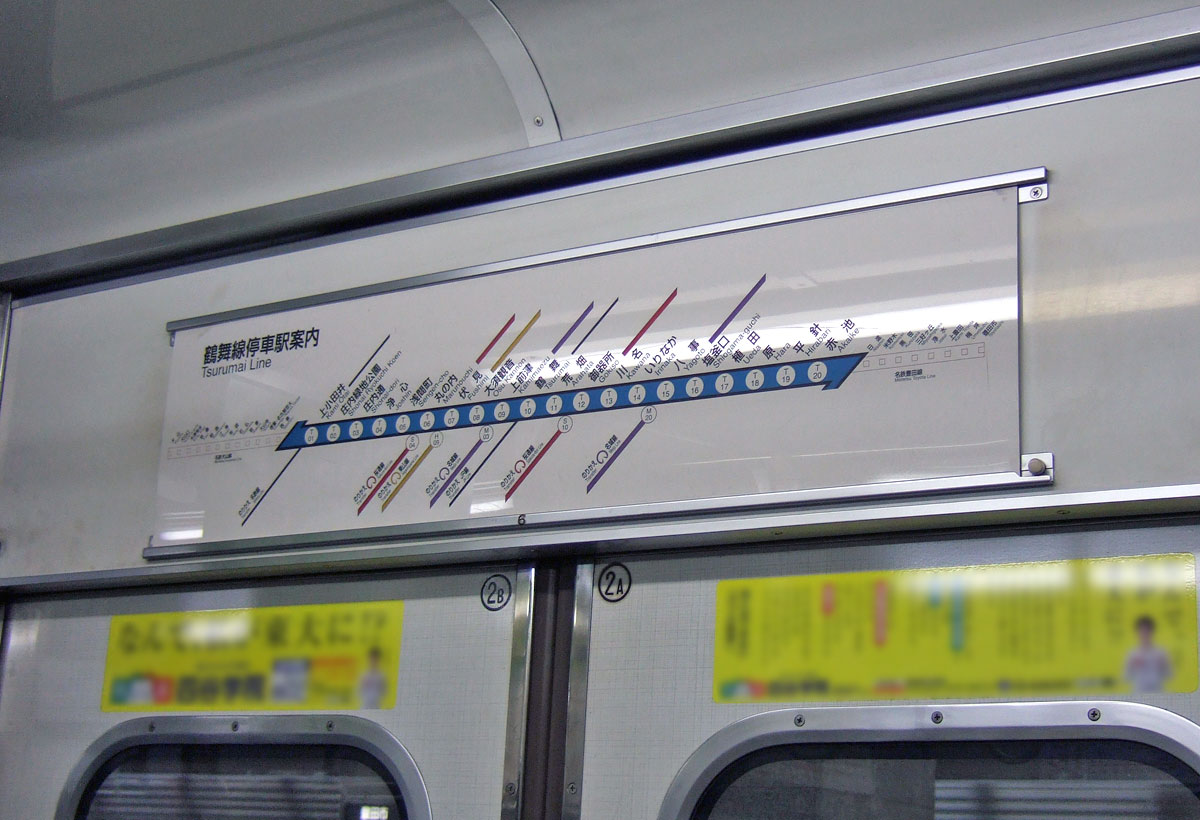

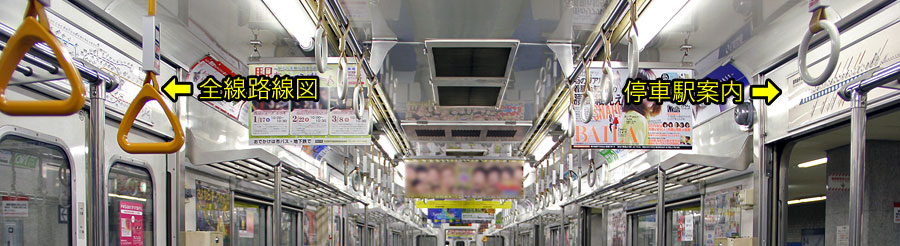

地下鉄全線路線図と鶴舞線停車駅案内が千鳥配置されています．
 |

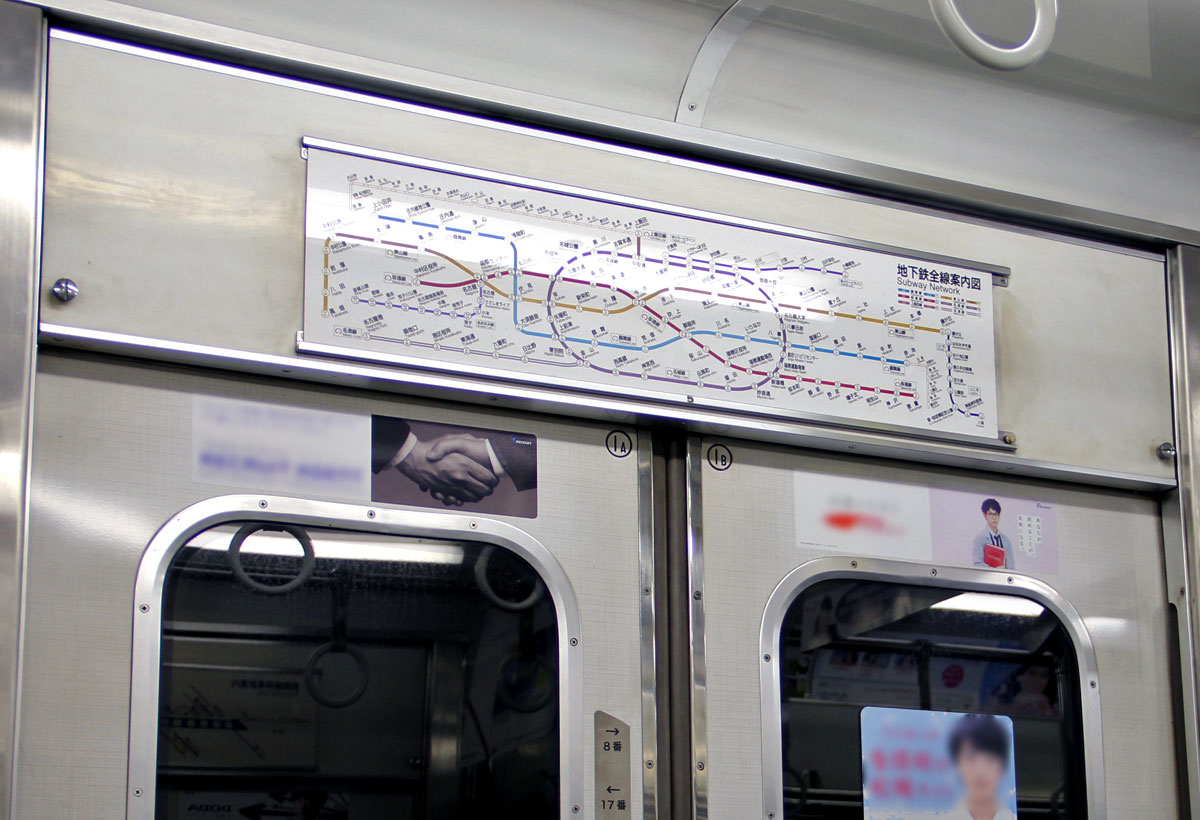

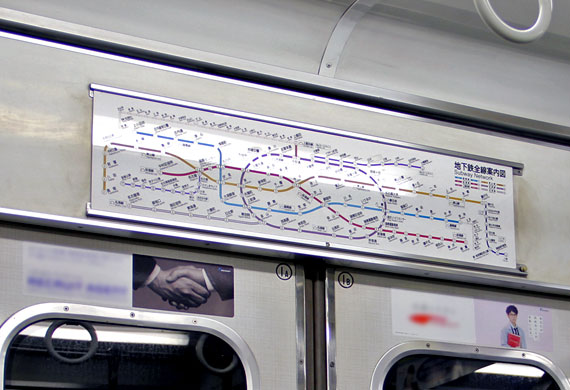

▲プラ製地下鉄全線案内図
R4年12月までのデザイン |
▲プラ製停車駅案内その1 |
