 高速度鉄道6号線(桜通線)  5両組成×4編成=20両在籍  配置:日進工場
 編成:6150-6250-6350-6750-6850
 電気:架空線式DC1500V  軌間:1067mm(狭軌)  車長:20m(大型)

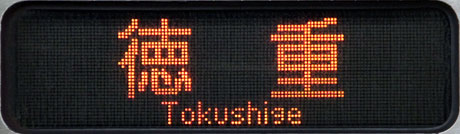

車外表示器 行先表示器(LED式)

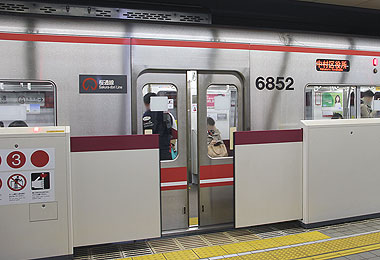

 平成22年に登場した6050形車両にはLED式の行先表示器が搭載されています.
 種別なし行先のみ表示(日本語+英語)で,単色LEDです.

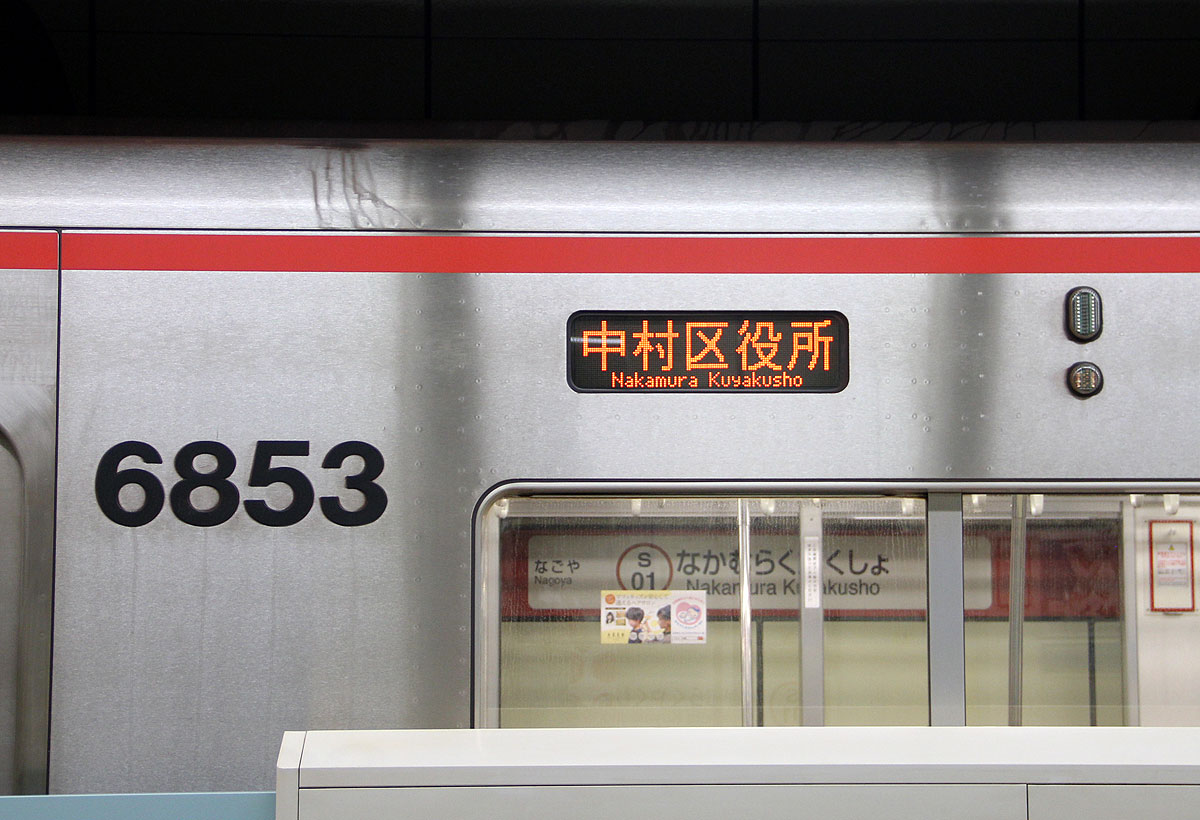

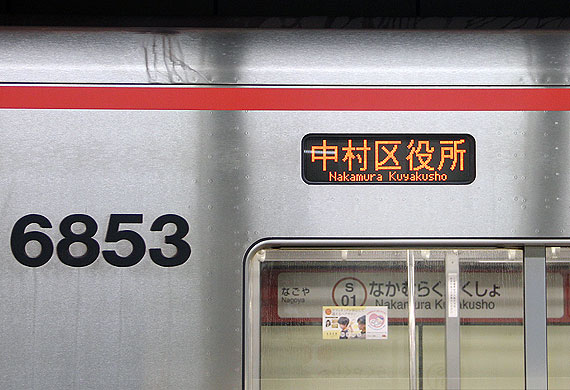

▲6050形側面方向幕(LED式)

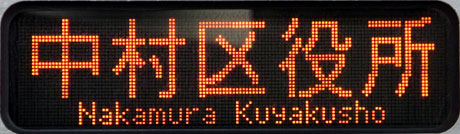

▲間も無く消滅「中村区役所」表示



 現行 LED式方向幕

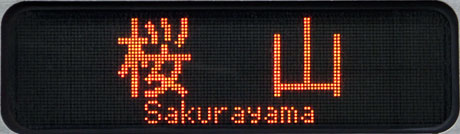

 地下鉄桜通線6050形車両の行先表示器(LED式)の表示内容を掲載しています.
 これらの情報は独自調査から推測したもので,実際の内容と異なる可能性がありますのでご了承ください.

 令和4年度に,桜通線の起点である中村区役所駅の名称の由来となった「中村区役所」の移転が予定されています.

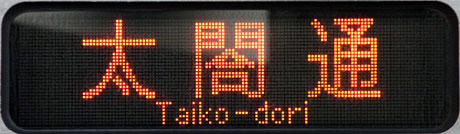

 区役所移転後は,「中村区役所」駅は,「太閤通」駅に改称される予定です.
 これに伴うLEDデータ更新も想定されます.

  ※次表は表示できる内容を示しており,数字はコマ順序と関係ありません.

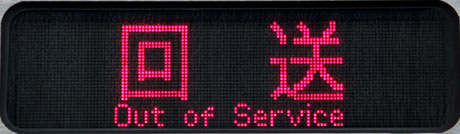

  ※「回送」「試運転」画像提供:@turumaisenn_さま


6050形
現行LED表示
01
02
03
04
05
06
07
08
09






車外表示器 記号表示器

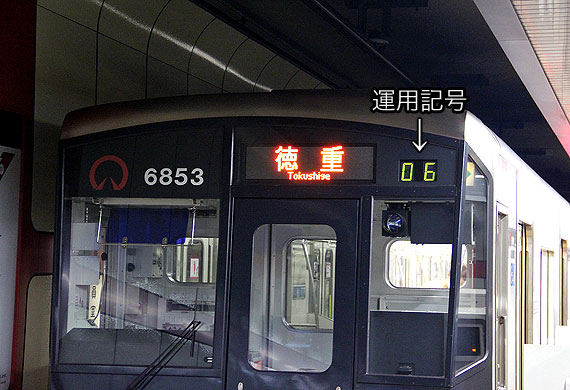

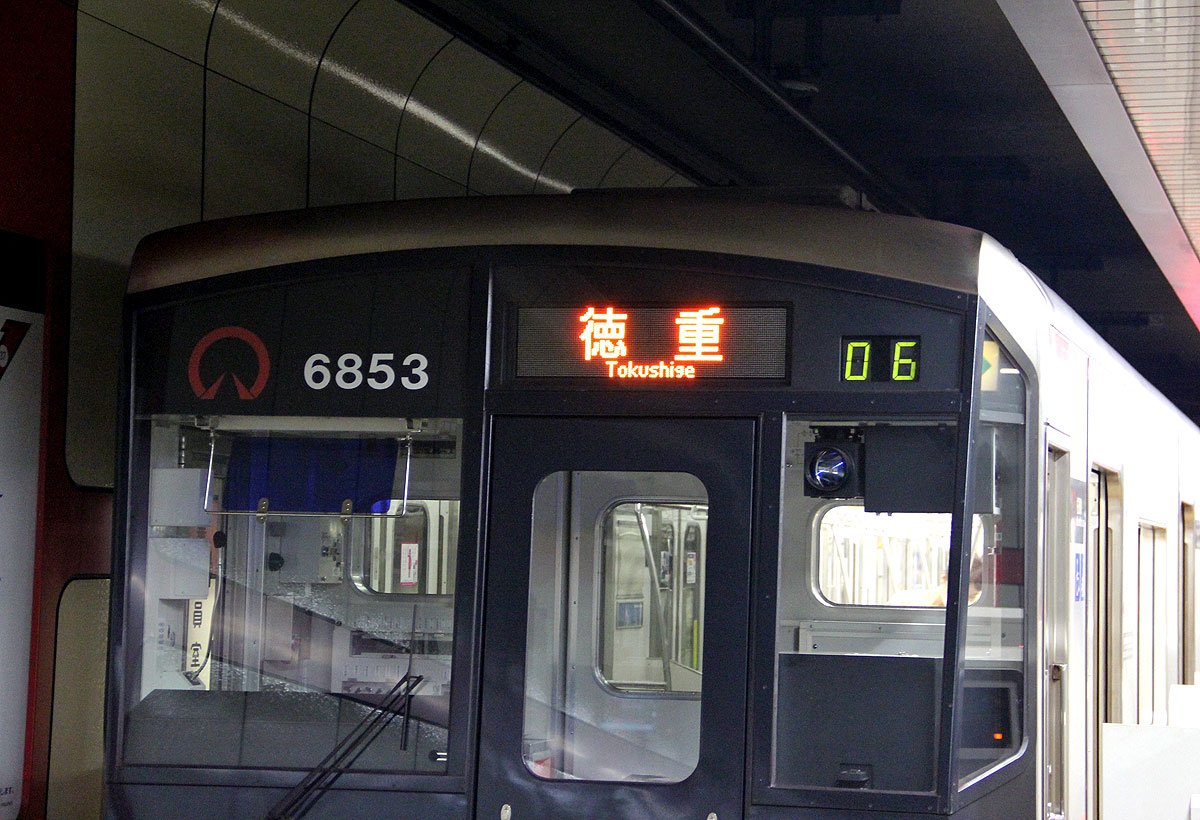

 車両前面の行先表示器(方向幕)の左側に,運用記号を表示する装置があります.
 7セグメントのマグサイン式(磁気反転表示器)です.
 6000形は白色ですが,6050形の文字色はより視認性の高い黄蛍光色です.


▲記号表示器(マグサイン)






車内表示器 車内案内表示器

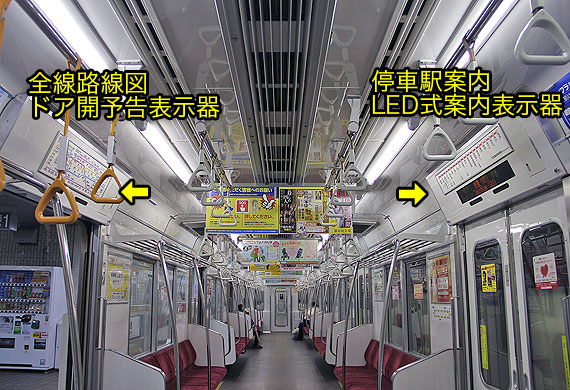

 車内案内装置は,側面出入口扉の上部に設置されています.1次車と2次車で搭載機器が異なります.

 LED式/一次車  6151H

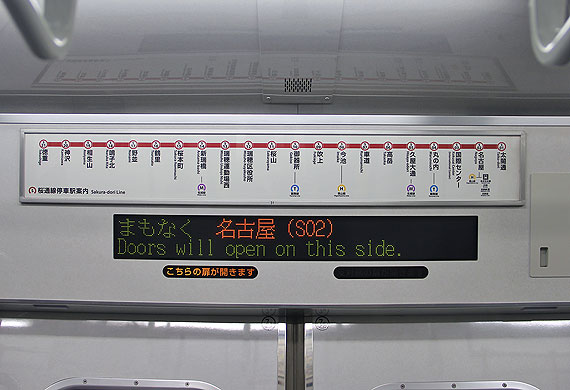

 1次車6151編成のみ,32×256ドッドの2段表示LED案内装置が採用されています.
 車内扉上部に千鳥状に配置されています.
 扉には,ドア開閉予告チャイム,ドア開閉動作予告ランプも装着されています.

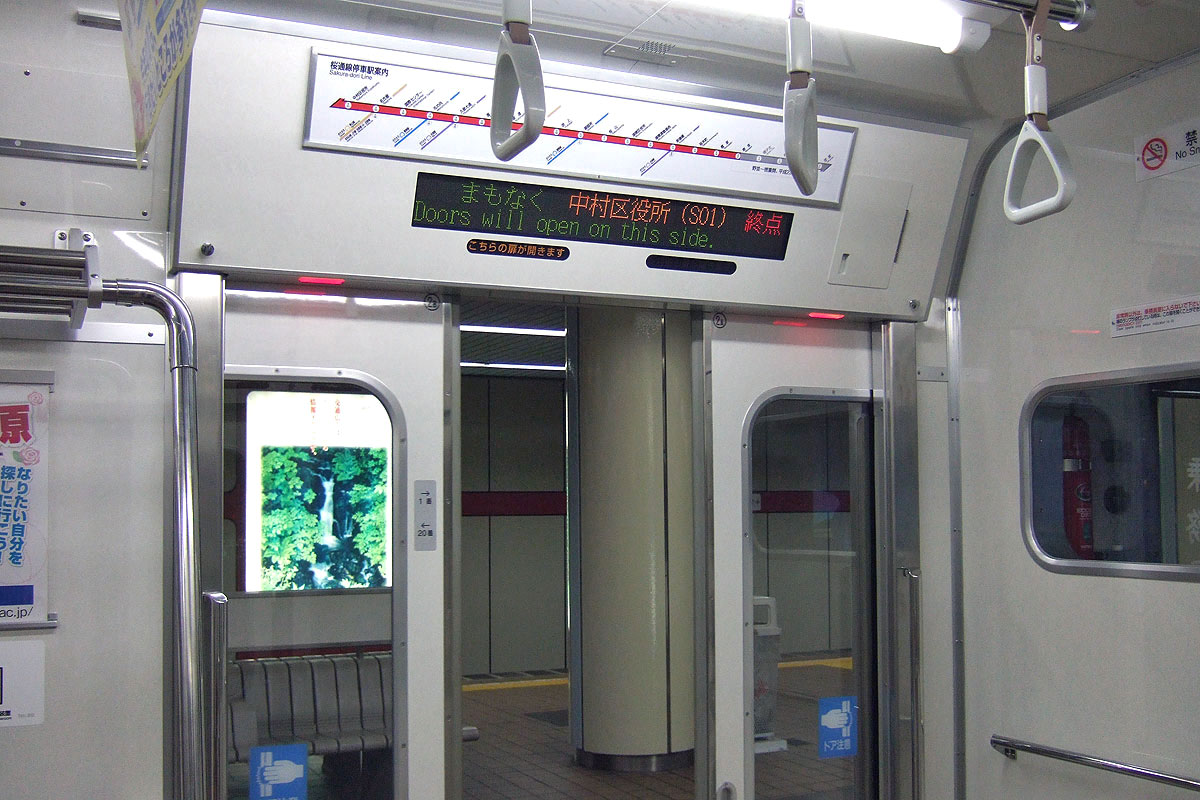

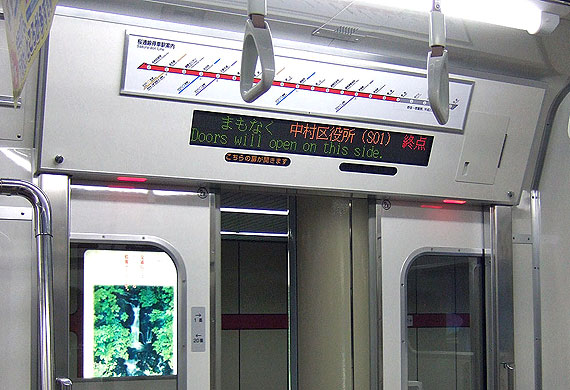

▲1次車 LED案内表示器と予告ランプ

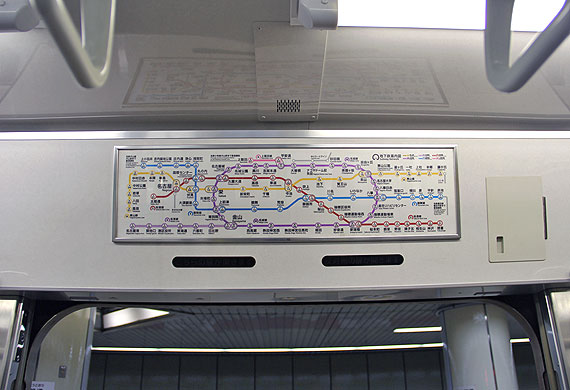

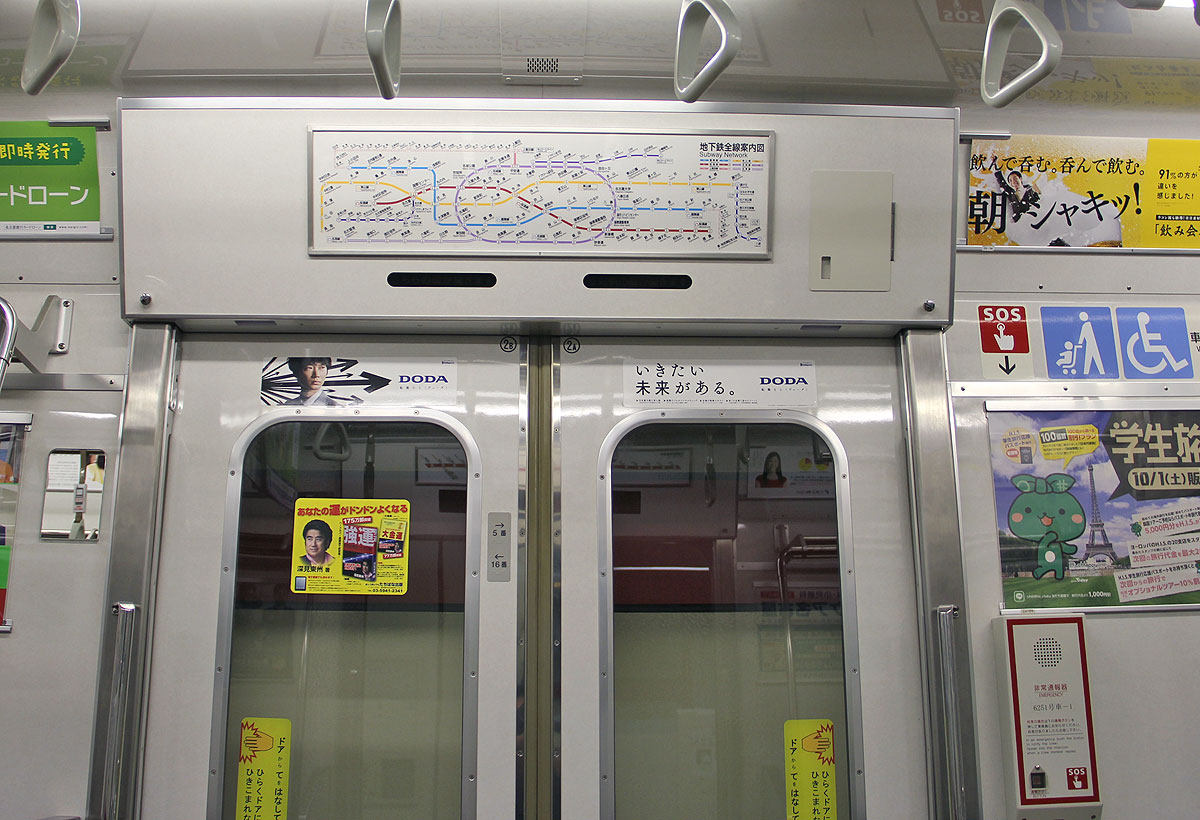

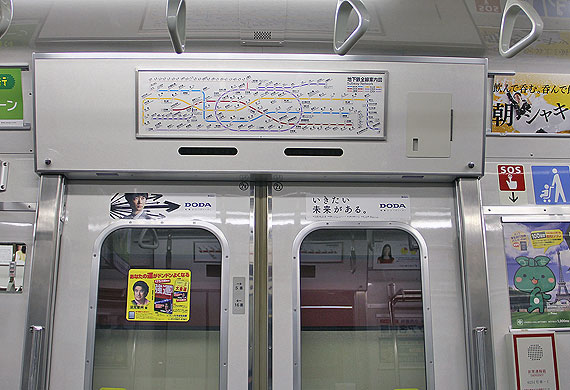

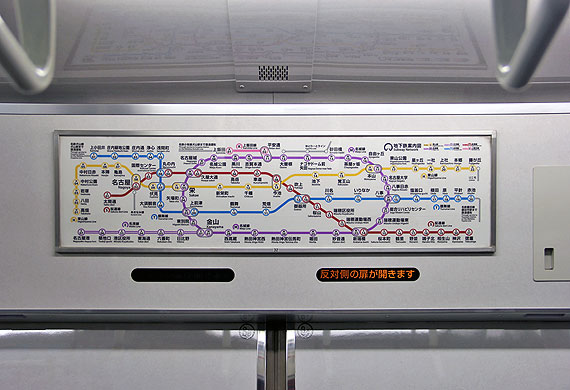

▲反対側は路線図(固定)とドア開閉予告表示のみ





 LCD式/二次車  6152H〜6154H

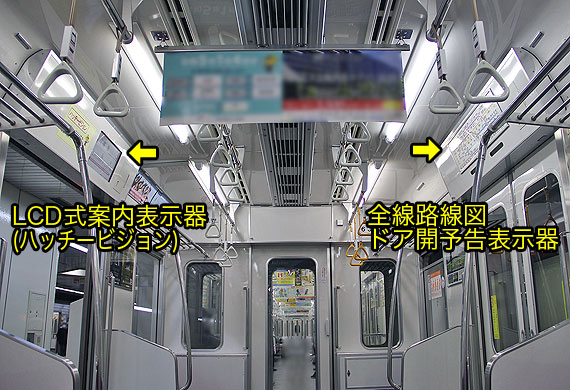

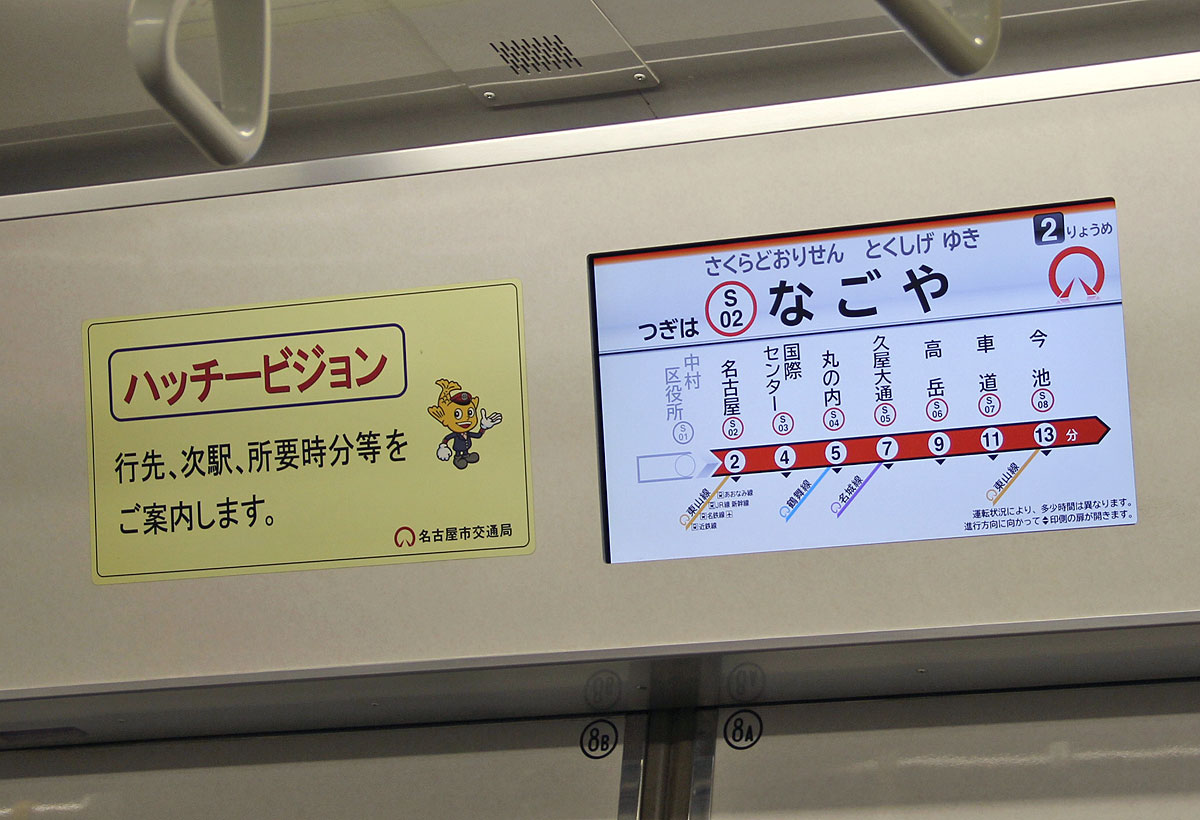

 2次車6152H〜6154編成では,LED式と同じ場所(車内扉上部に千鳥状に配置)に「ハッチービジョン」と命名された17インチワイド液晶ディスプレイ(LCD)が1台づつ搭載されました.
 1箇所あたりの設置画面数は1台のみで,左側(広告用画面)は準備工事となっています.

 登場時は日本語+英語表記のみでしたが,令和2年にソフト改修され,多言語化(+韓国語,中国語2種)されました.

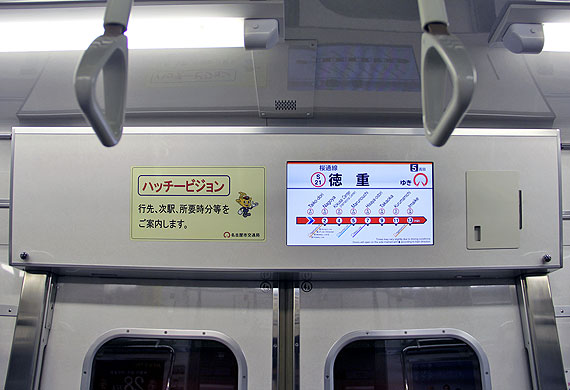

▲2次車 交通局初のLCD案内装置を搭載

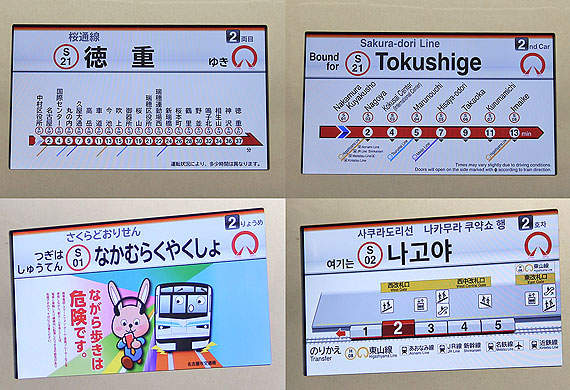

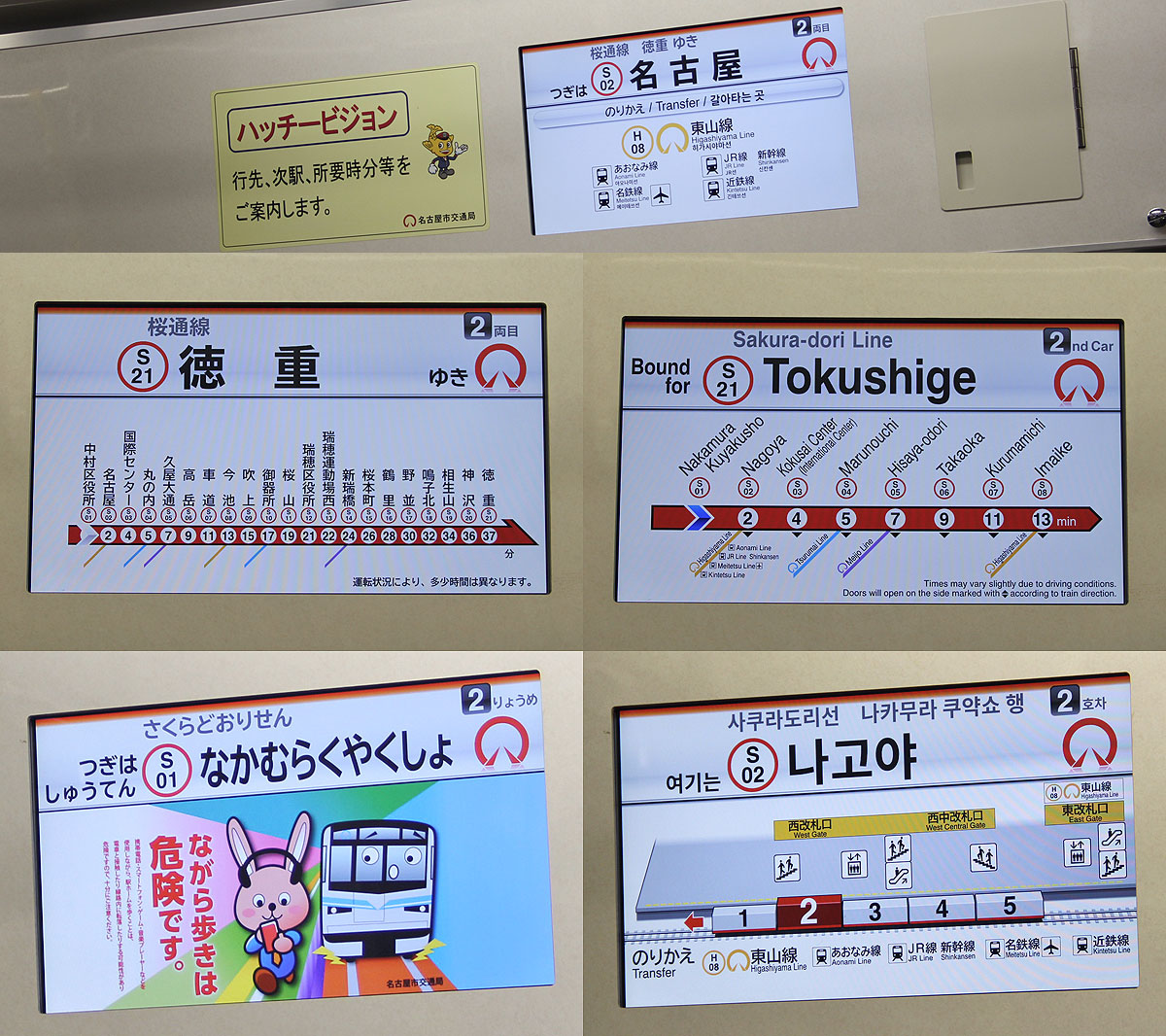

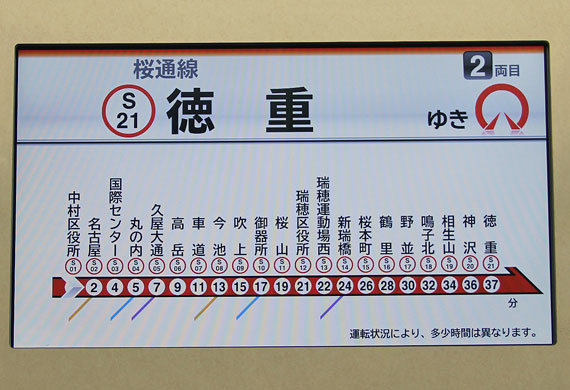

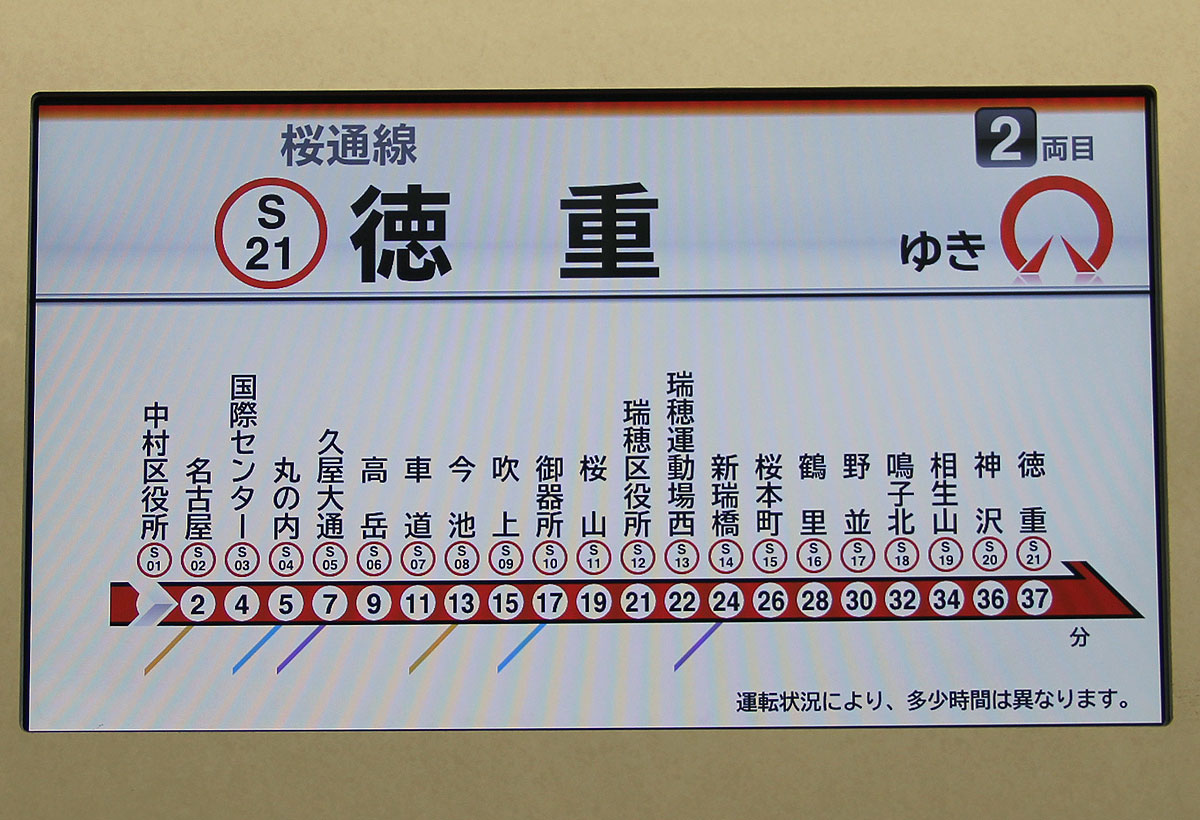

▲LCD画面表示例(当初/扉開閉方向表示なし)

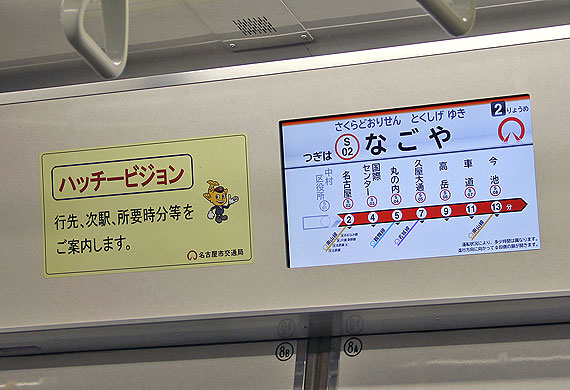

▲LCD画面表示例(R2年ソフト改修後)
 扉開閉方向表示を追加


▲LCD画面表示例(R2年ソフト改修後)
 多言語化(日英簡繁韓)
