 地下鉄東山線車両の行先表示器(方向幕&LED表示器)のコマ内容を掲載しています.
 これらの情報は独自調査から推測したもので,実際の内容と異なる可能性がありますのでご了承ください.

 現行 LED式行先表示器

 N1000形は,名古屋市営地下鉄では初となるLED式の行先表示器が搭載されました.
 行先のみ表示(日本語+英語)で,単色です.

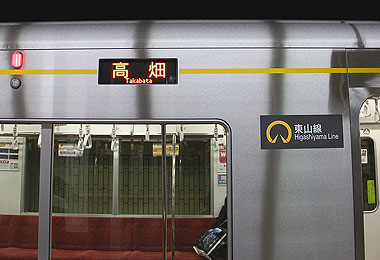

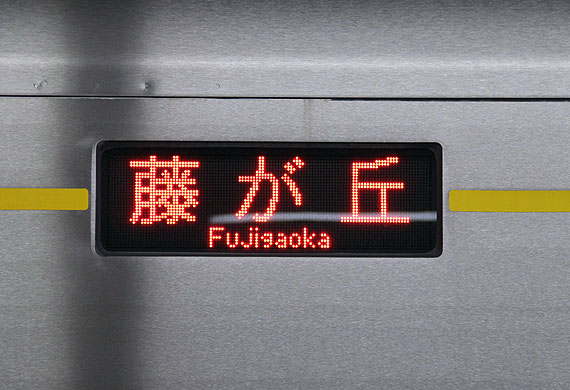

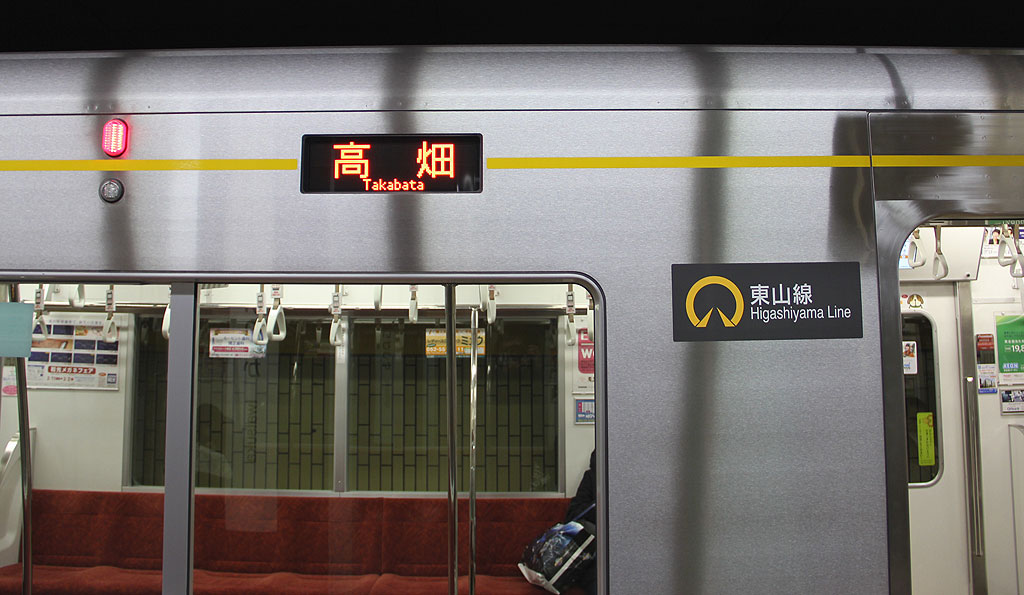

▲N1000形側面方向幕

▲N1000形側面方向幕



 次表は表示できる内容を示しており,数字はコマ順序と関係ありません.
 LED色は,営業表示はアンバー色,回送等の非営業表示は赤色です.

 ※試運転画像提供:@turumaisenn_さま


N1000形

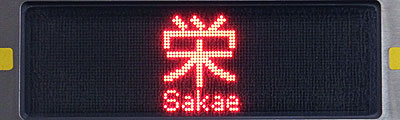

現行LED表示
01
02
03
04
05
06
07






車外表示器 記号表示器

 車両前面の行先表示器(方向幕)の左側に,運用記号を表示する装置があります.
 7セグメントのマグサイン式(磁気反転表示器)です.
 N1000形の文字色は黄蛍光色です.5050形は白色です.

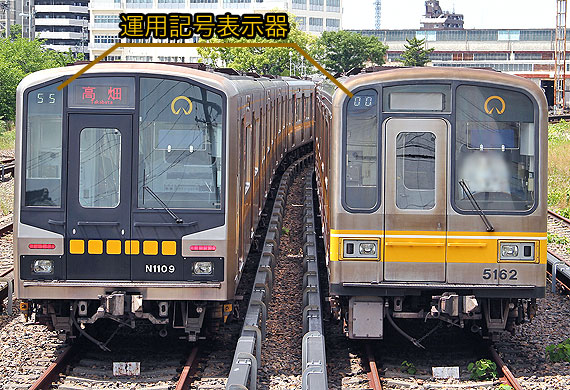

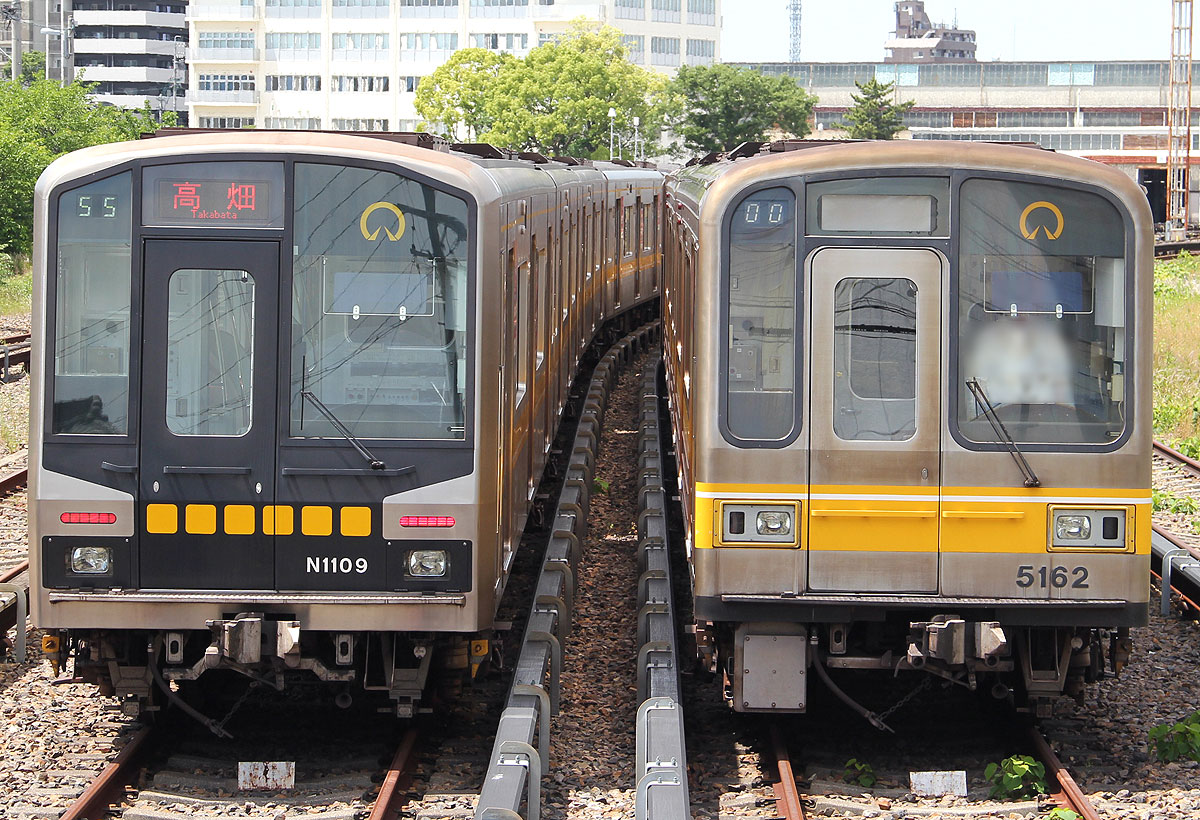

▲記号表示器 N1000形(黄)と5050形(白)

▲記号表示器





車内表示器 車内案内表示器

 車内案内表示器は,N1000形では側面出入口扉の上部に設置されています.
 (5050形では妻面連結部の通路上部に設置されています.)

 LED式/一次車〜四次車  N1101H〜N1104H

 平成19年から平成22年に登場した1次車〜4次車の車内案内装置はLED式です.
 32×256ドットの2段表示です.
 ドア上部に千鳥配置で1両あたり3台設置されています.

 令和5年度に改修され,全線路線図掲出箇所に広告画面が新設されます.LED式車内案内表示器はそのままです.

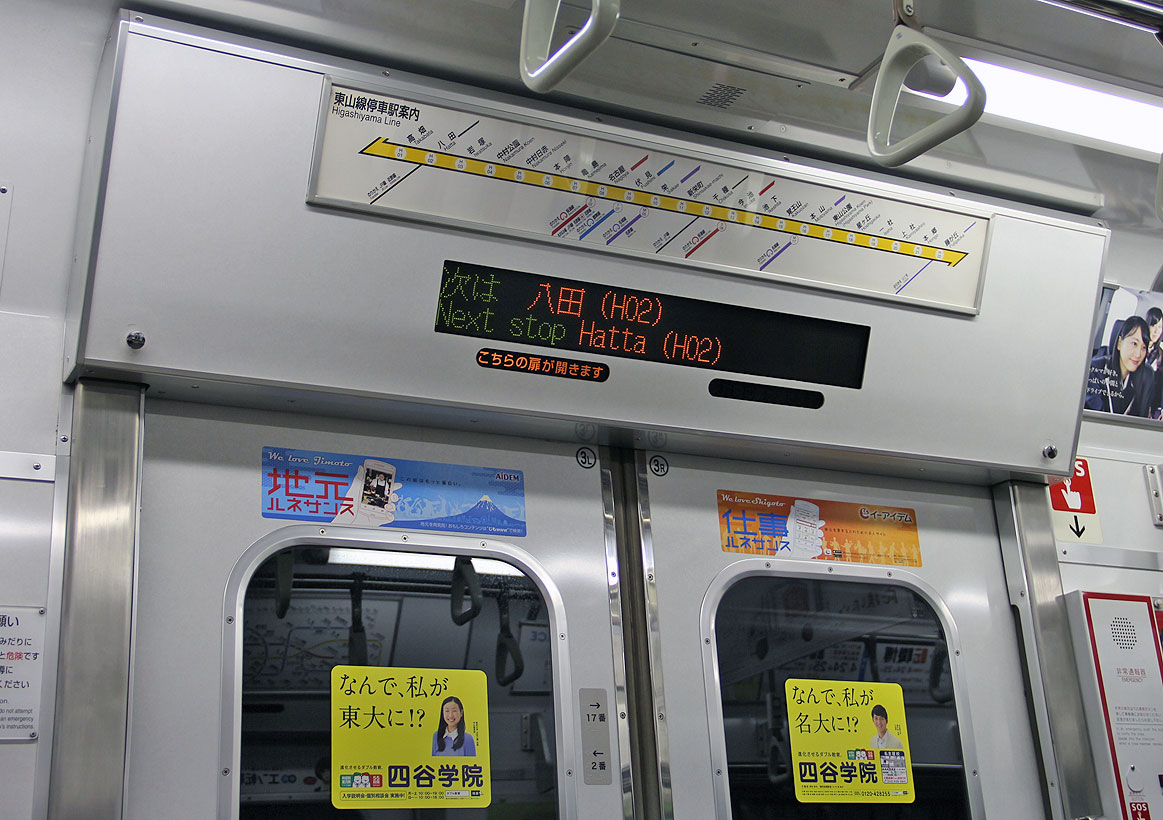

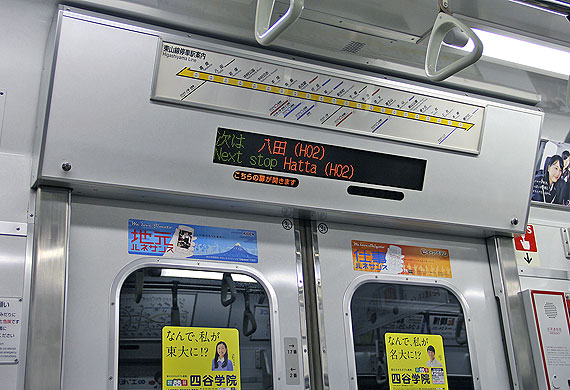

▲車内LED式案内表示器
 千鳥配置でドア上に設置

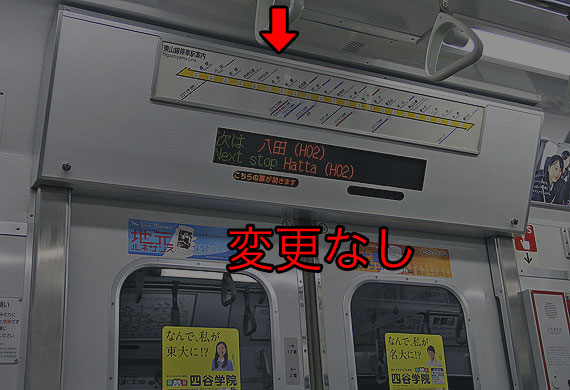

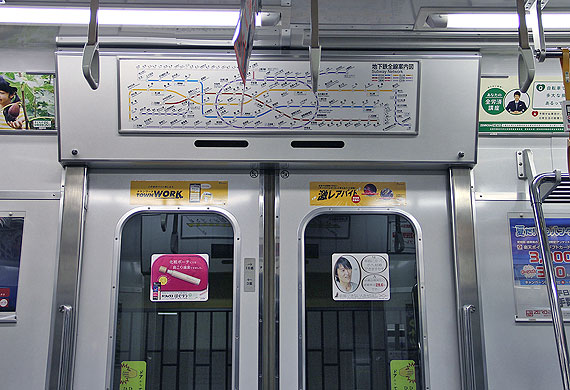

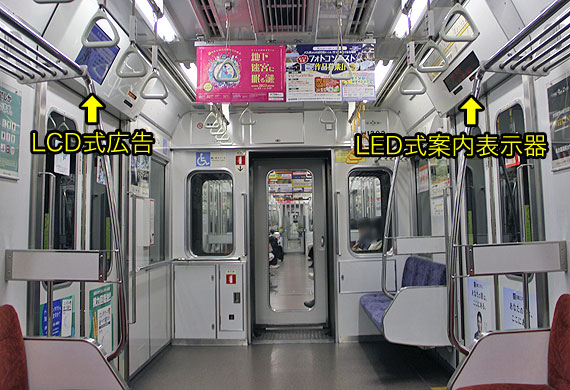

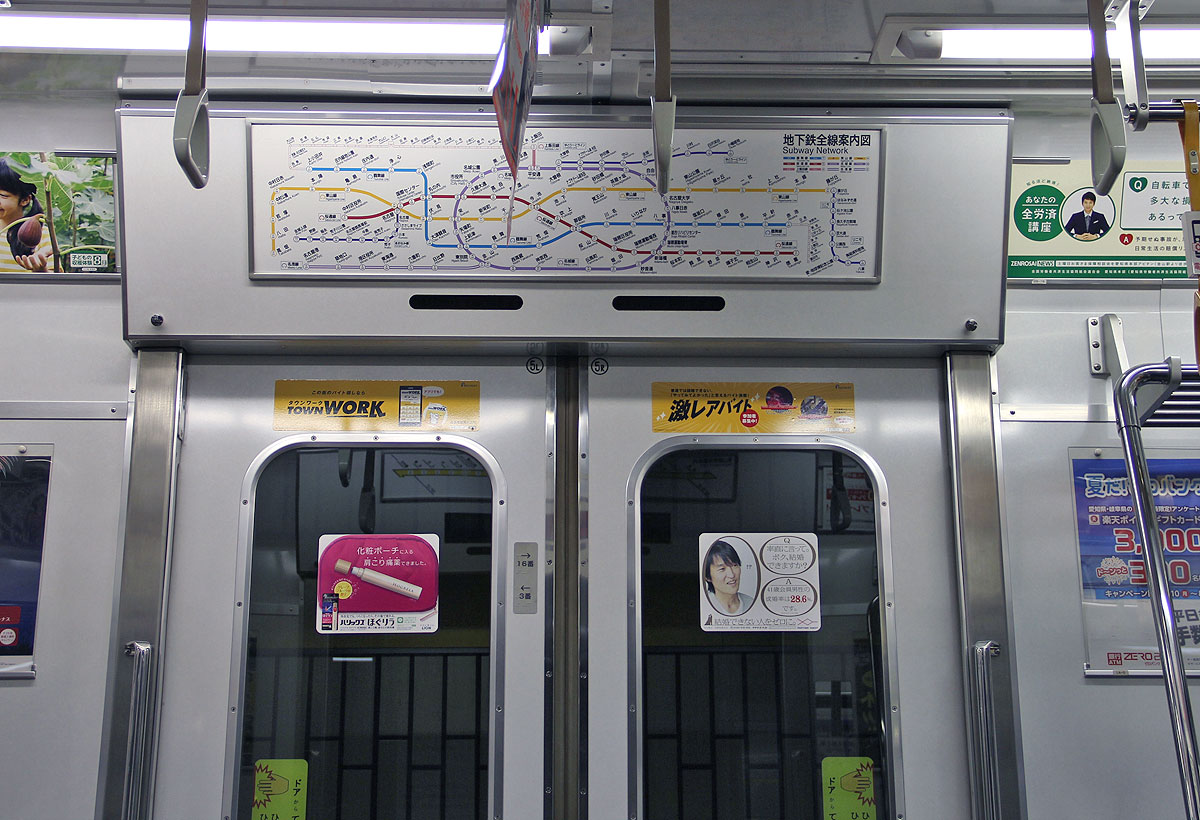

▲LED式表示器の反対側(未設置側)のドア上部
 扉開閉方向表示器のみ

※LED式表示器側は変更なし

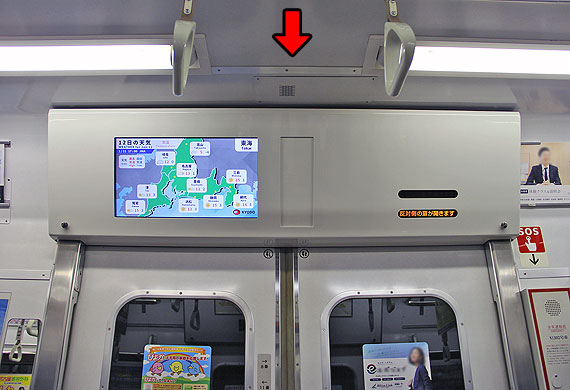

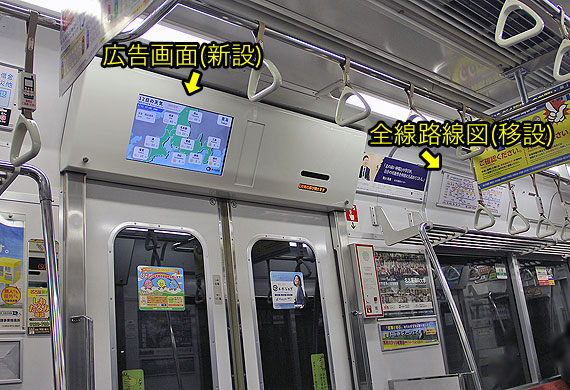

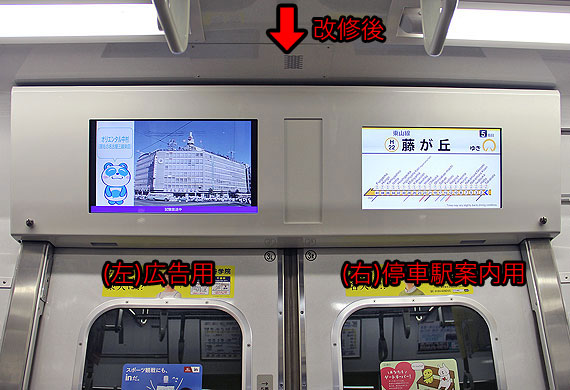

▲R5年度に広告画面を新設予定





 LCD式/五次車〜十一次車  N1105H〜N1121H

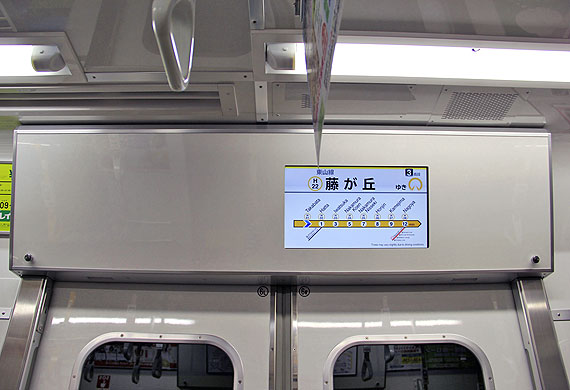

 平成24年に登場した5次車以降の車内案内装置はLCD式(液晶式)です.
 ドア上部に千鳥配置で1両あたり3台設置されています.
 「ハッチービジョン」の名前で,他号線と同じ17インチワンド型です.

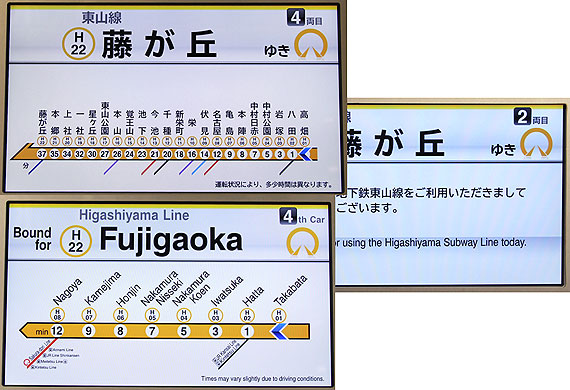

 登場時は日本語+英語表記のみでしたが,令和2年にソフト改修され,多言語化(+韓国語,中国語2種)されました.



 登場時の1箇所あたりの設置画面数は1台のみで,左側(広告用画面)は準備工事です.
 令和4年度〜令和5年度に広告用画面が追加搭載され,デジタルサイネージ広告が開始される予定です.

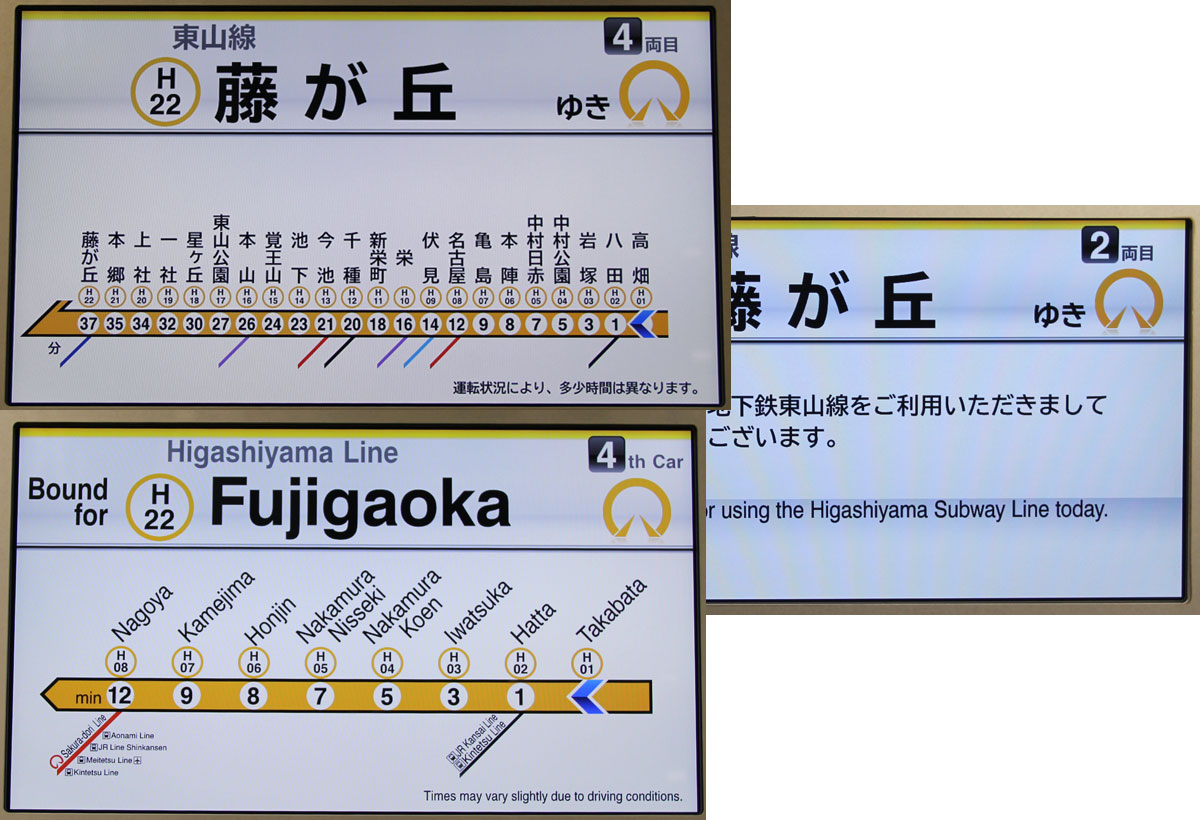

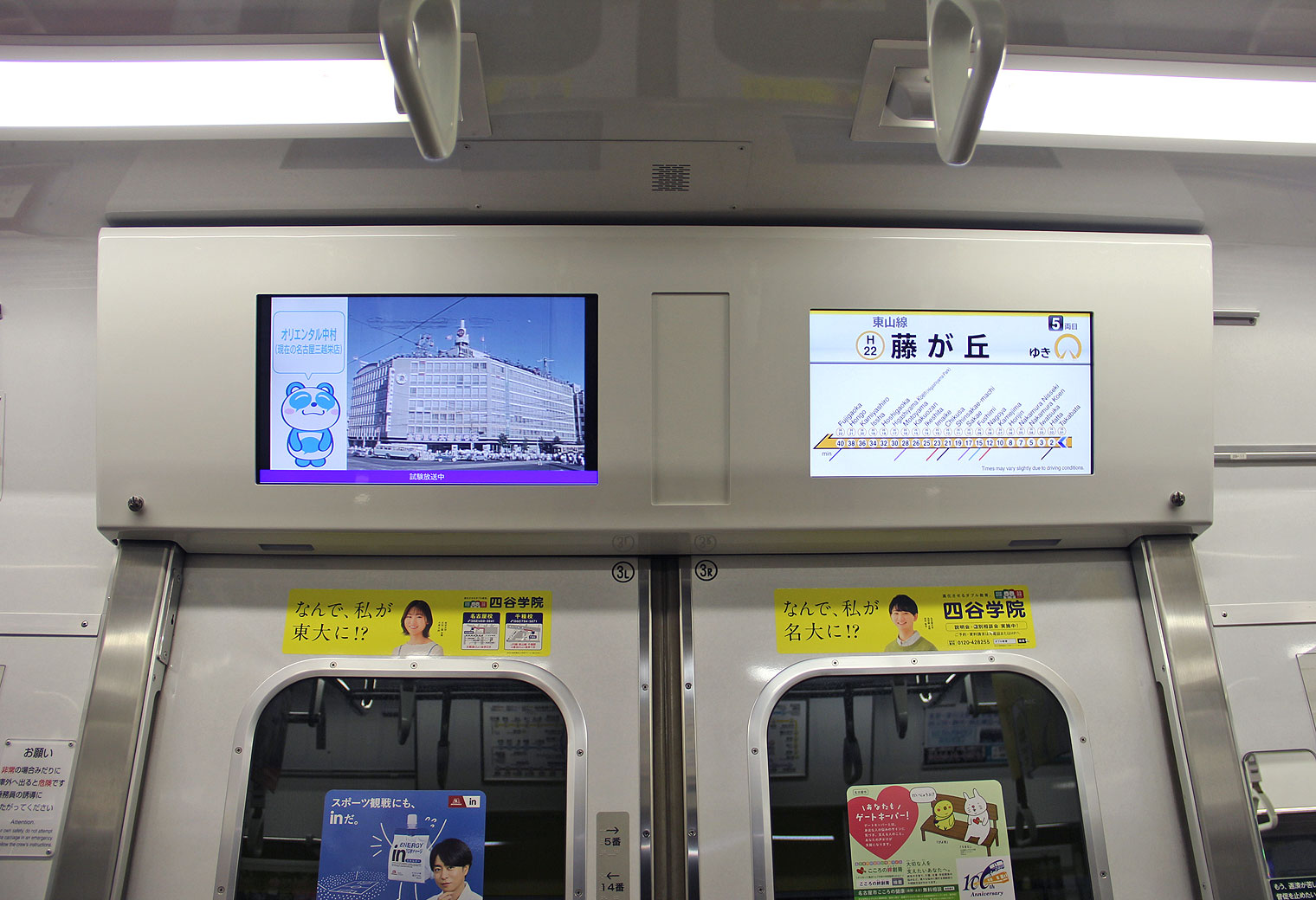

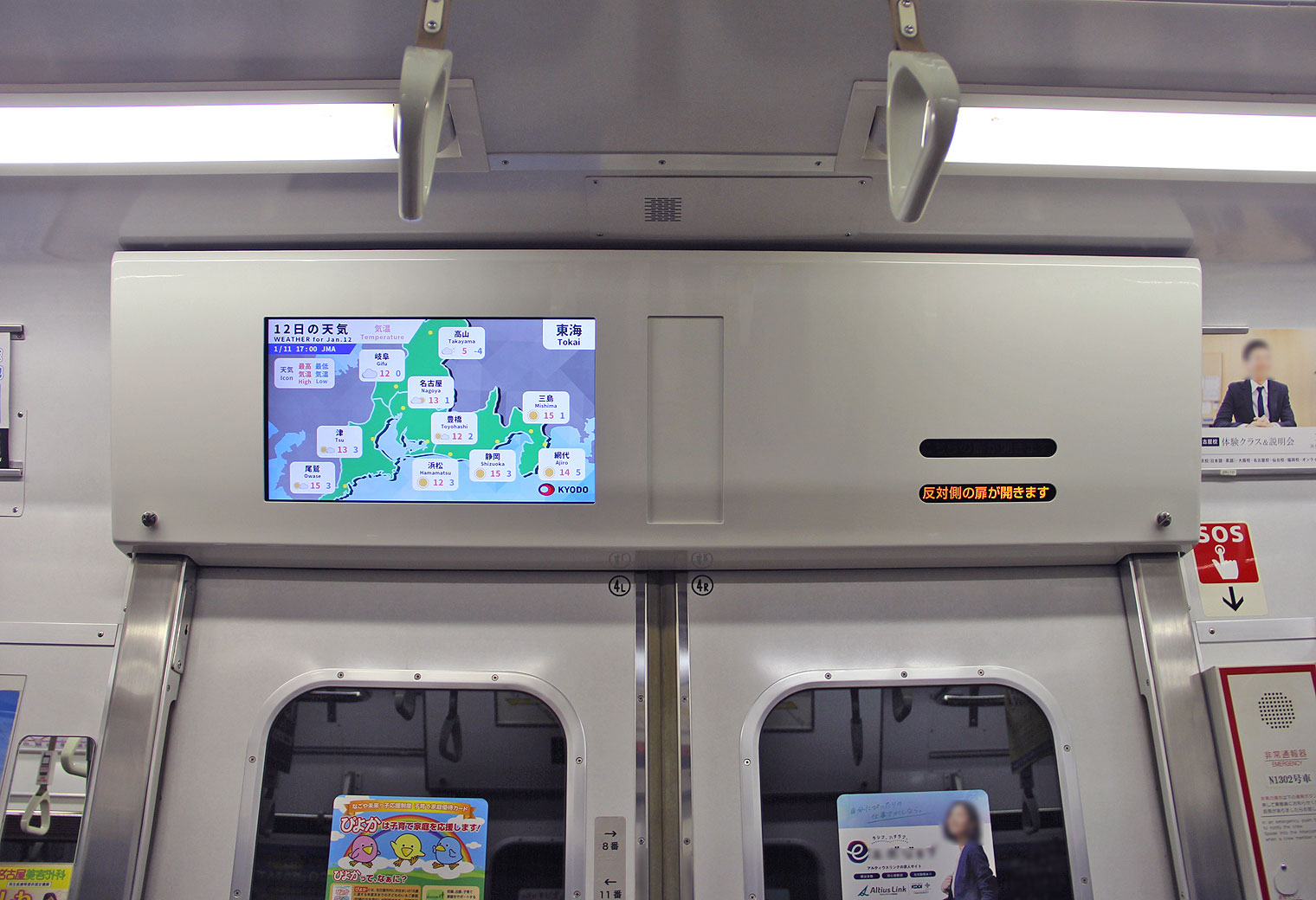

▲LCD式案内表示器「ハッチービジョン」

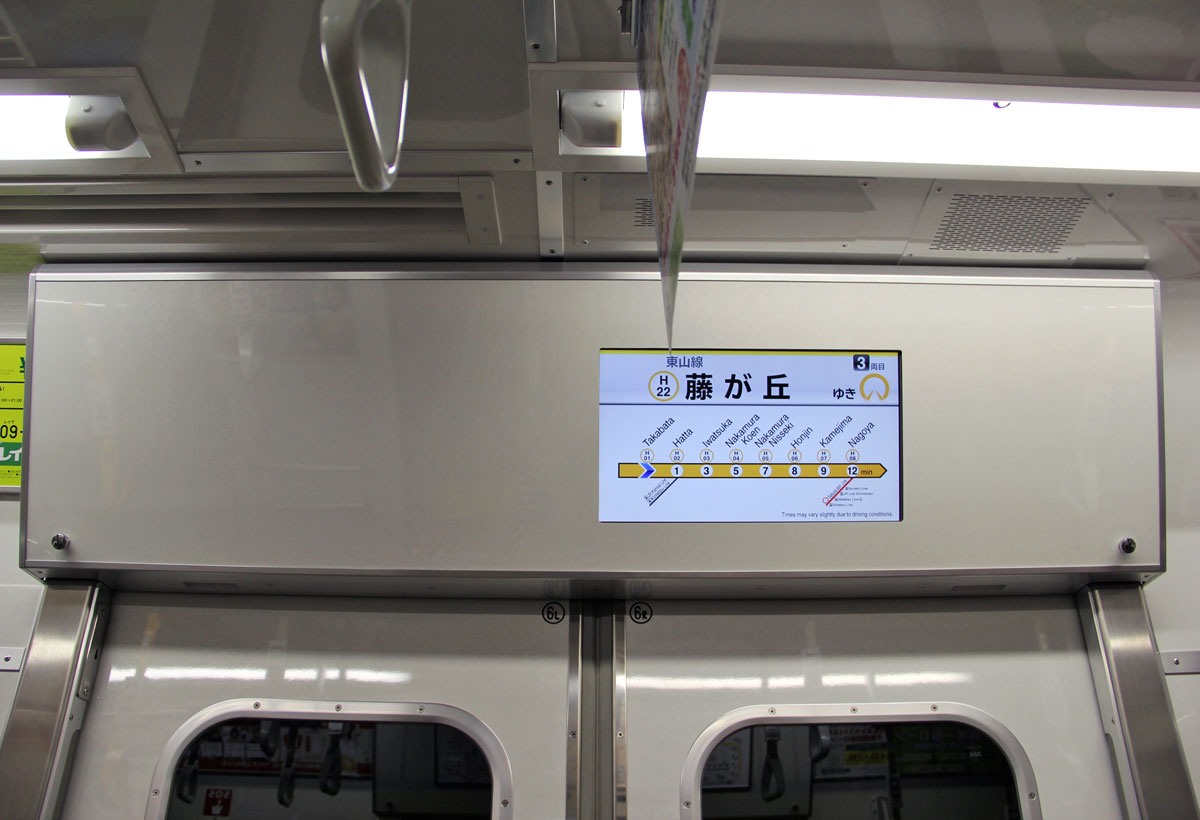

▲LCD式案内表示器「ハッチービジョン」

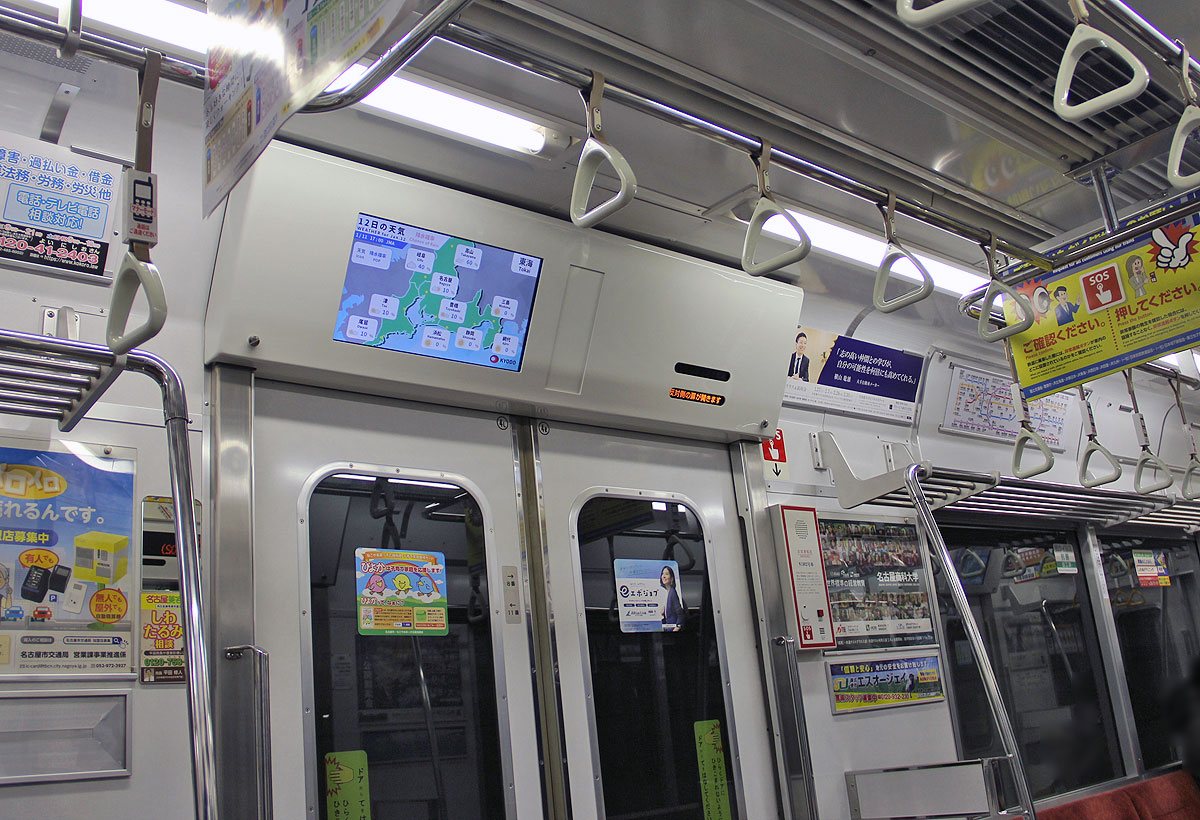

▲広告画面追加設置予定(R4〜5年)
