 高速度鉄道第3号線「鶴舞線」  ラインカラー:水色

駅の概要

 鶴舞線浄心駅は,昭和56年(1981年)11月27日の伏見駅〜浄心駅間の延伸時に開業しました(第三期開業).
 約3年間は鶴舞線の始発駅でした.

 昭和59年(1984年)9月6日に鶴舞線が庄内緑地公園駅まで延伸され,中間駅となりました.

 赤池駅と同じく鶴舞線の運転上の拠点駅の一つであり,駅付近に鶴舞線運転区があります.
 また留置線があり,当駅発着の最終列車が設定されています.

 令和3年(2021年)7月に,管轄が鶴舞線駅務区上前津管区駅から,鶴舞線運転区に変更されました.




▲普通乗車券
駅名称 浄心
駅番号 T04
略号 浄心
建設時仮称 浄心
開業 昭和56年(1981年)11月27日
所在地 西区城西四丁目
管轄 鶴舞線運転区(直営駅)
ホーム位置 深さ16.7m(地下駅)
ホーム形状 相対式2面2線
ホームの大きさ 3.5m×170m
乗車人員 7,282人(R1年度)
出入口数 5カ所
最寄バス停 浄心町


▲H24スタンプラリー図柄

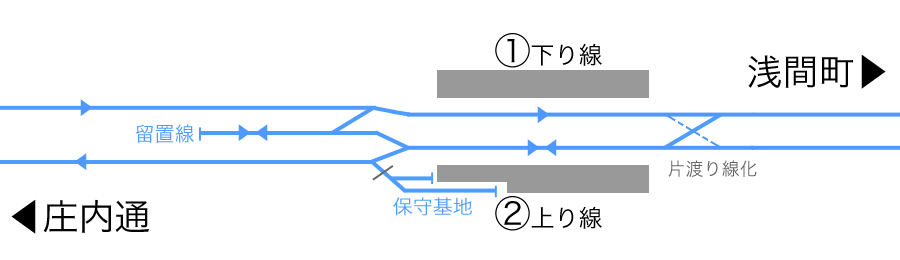

 配線図

 ホームは2面2線の相対式ホームです.

 庄内通方の上下線間に留置線があり,夜間は1列車が留置されます.
 また上り線から保守基地(2線)が分岐しています.

 浅間町方には片渡り線(元シーサース)もあります.







駅の画像

 駅周辺や駅構内の様子を紹介します.

 地上の様子

 浄心駅は,南北幹線道路の江川線と,東西道路の弁天浄心町線が交わる浄心交差点の下にあります.

 浄心駅の近傍には,交通局の浄心合同事務所(運転区等が入居),市バス浄心営業所があります.
 以前は市電車庫であり,浄心は市電路線の起点となるなど,古くから交通結節点でした.

 浄心交差点の周辺は,北西角の浄心ステーションビルなど,ビルや商店が立ち並んでいます.
 駅の南方約300mには西区役所・西文化小劇場があるなど,名古屋市西区の中心となっています.

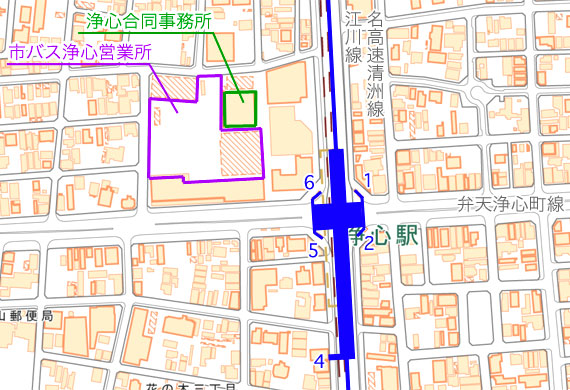

▲浄心駅周辺地図

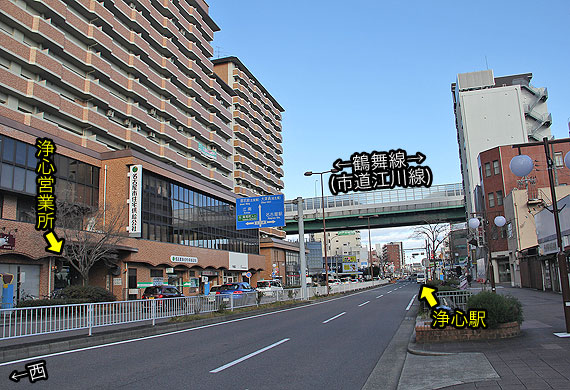

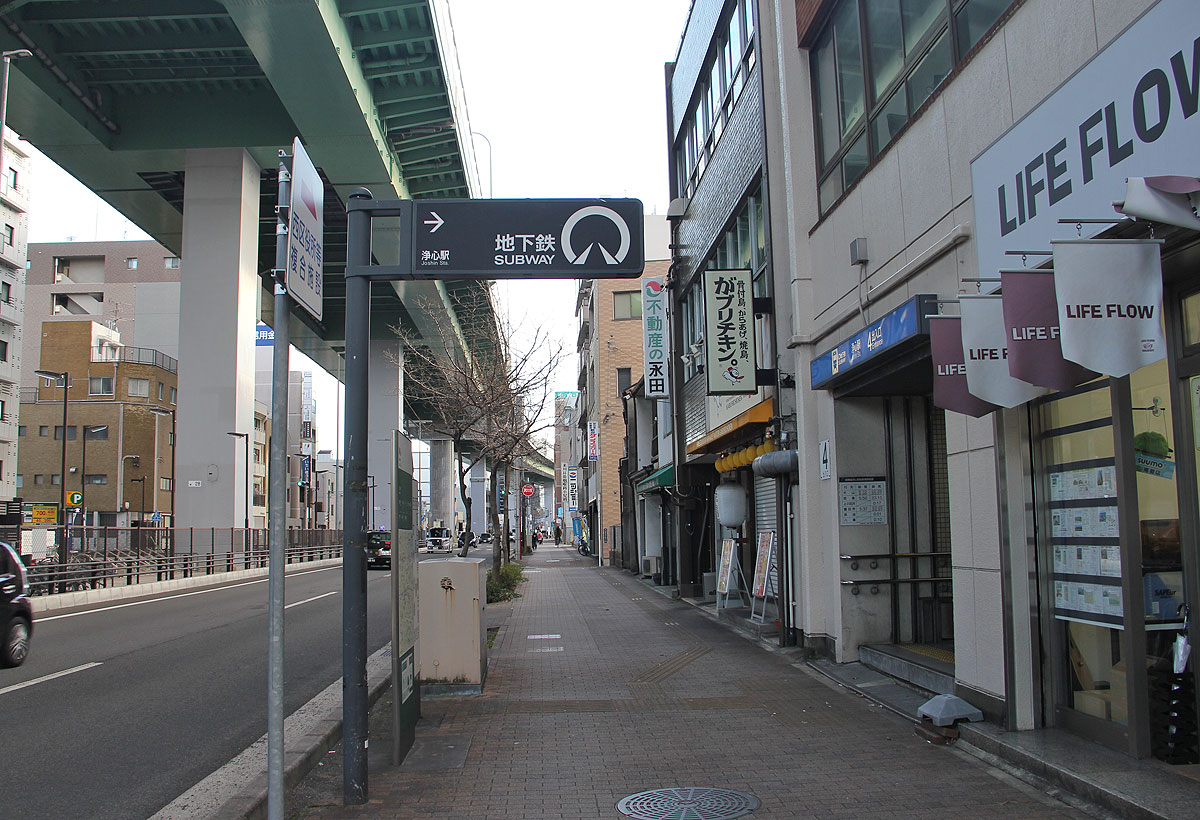

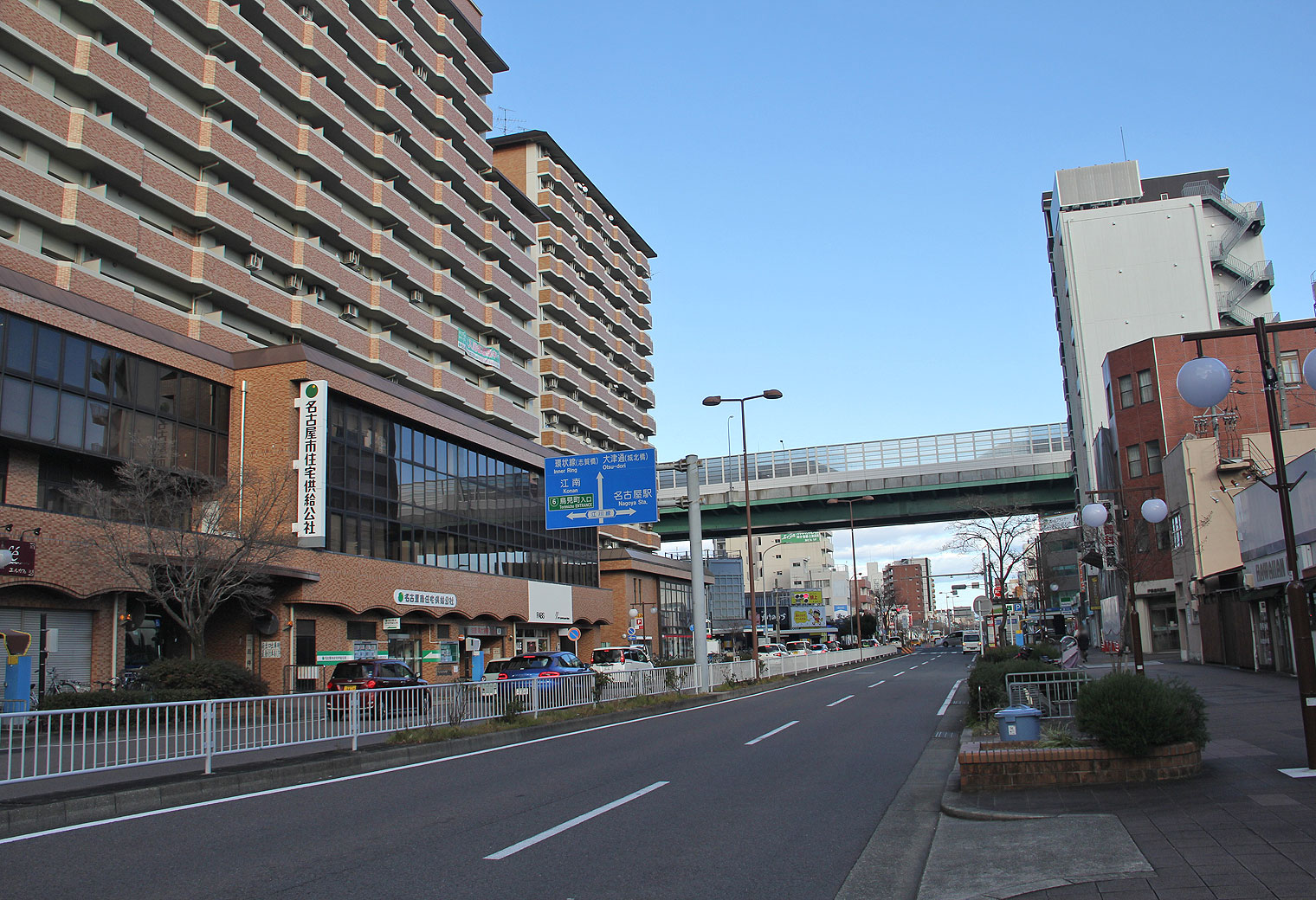

▲東西通りから浄心交差点方面を望む
 左側のビル裏に浄心営業所がある

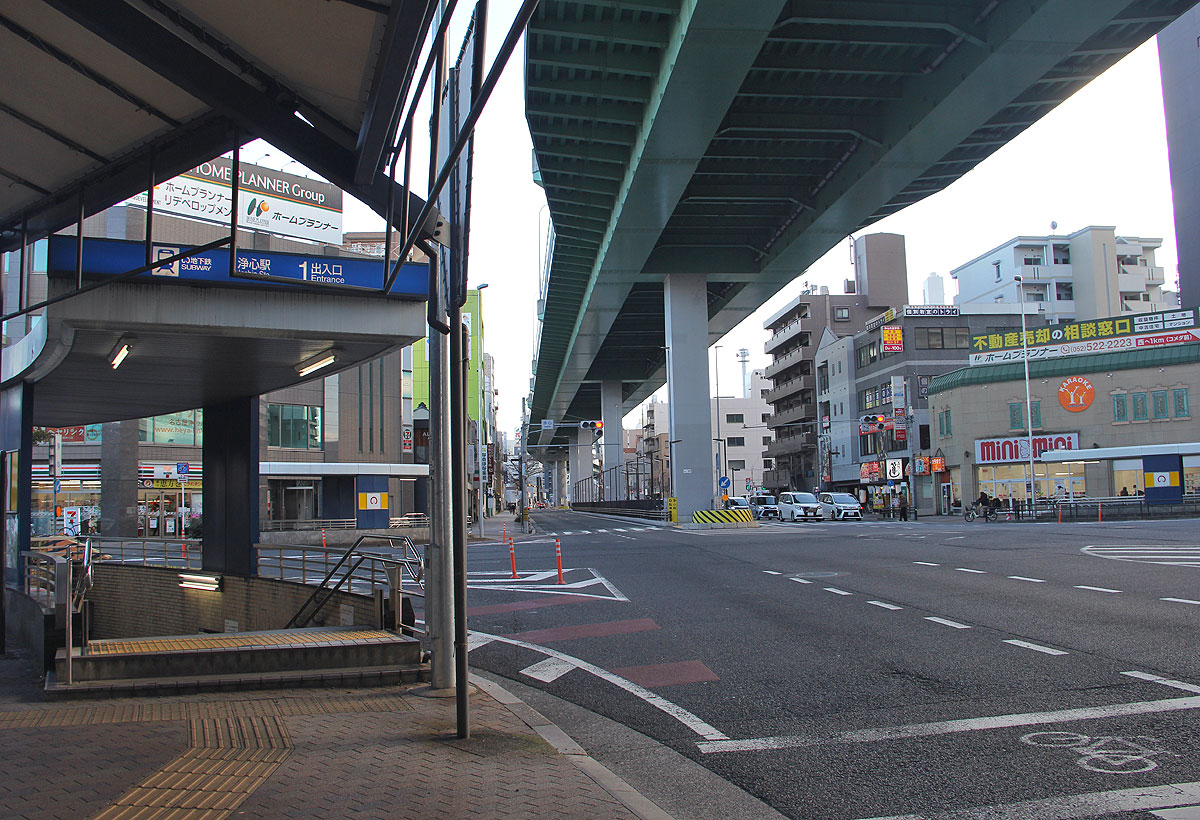

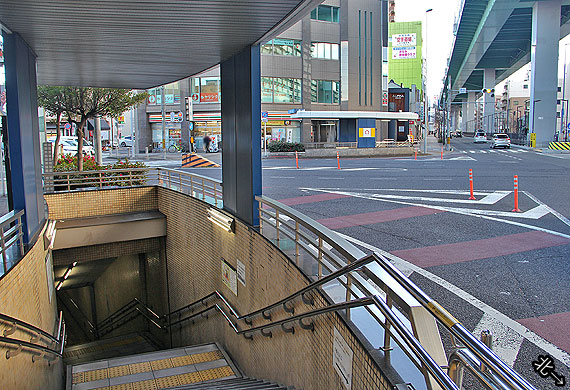

▲浄心交差点の四角に出入口あり
 1番・2番・5番・6番出入口

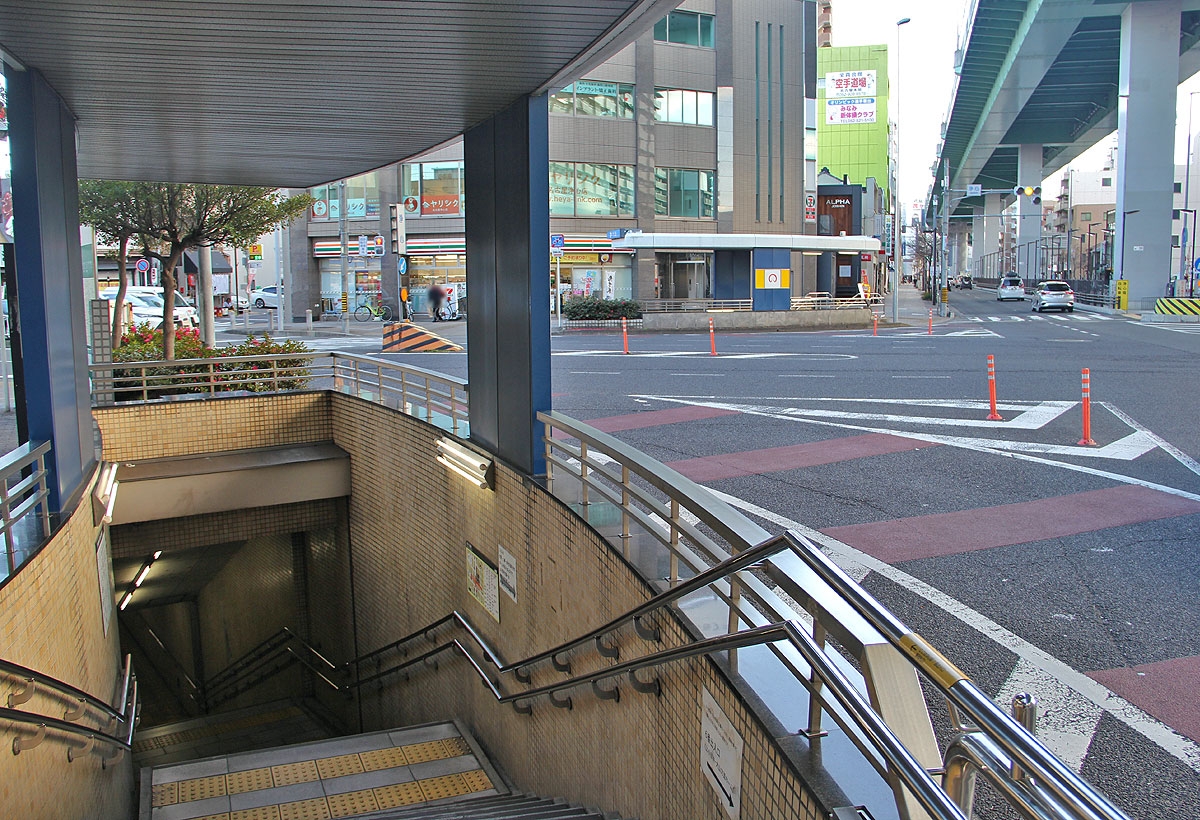

▲交差点形状にあわせた曲線出入口構造物

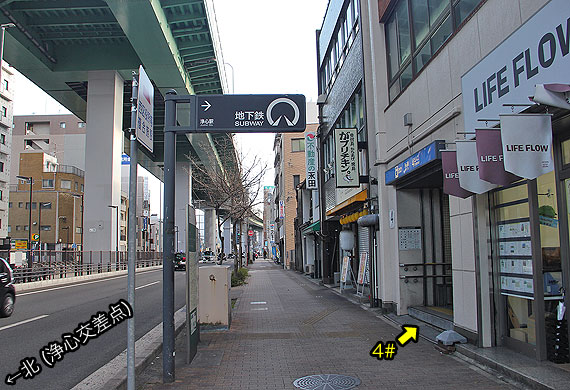

▲4番出入口(ビル合築)
 浄心交差点から南に離れた場所にある

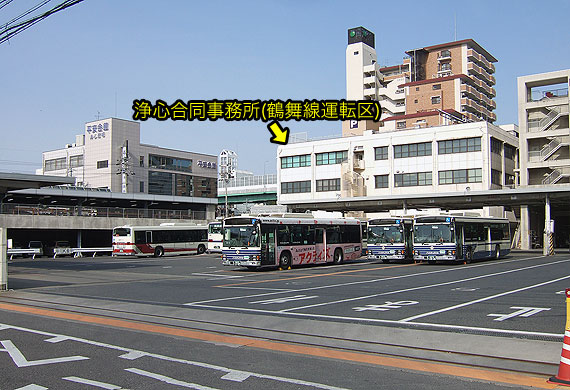

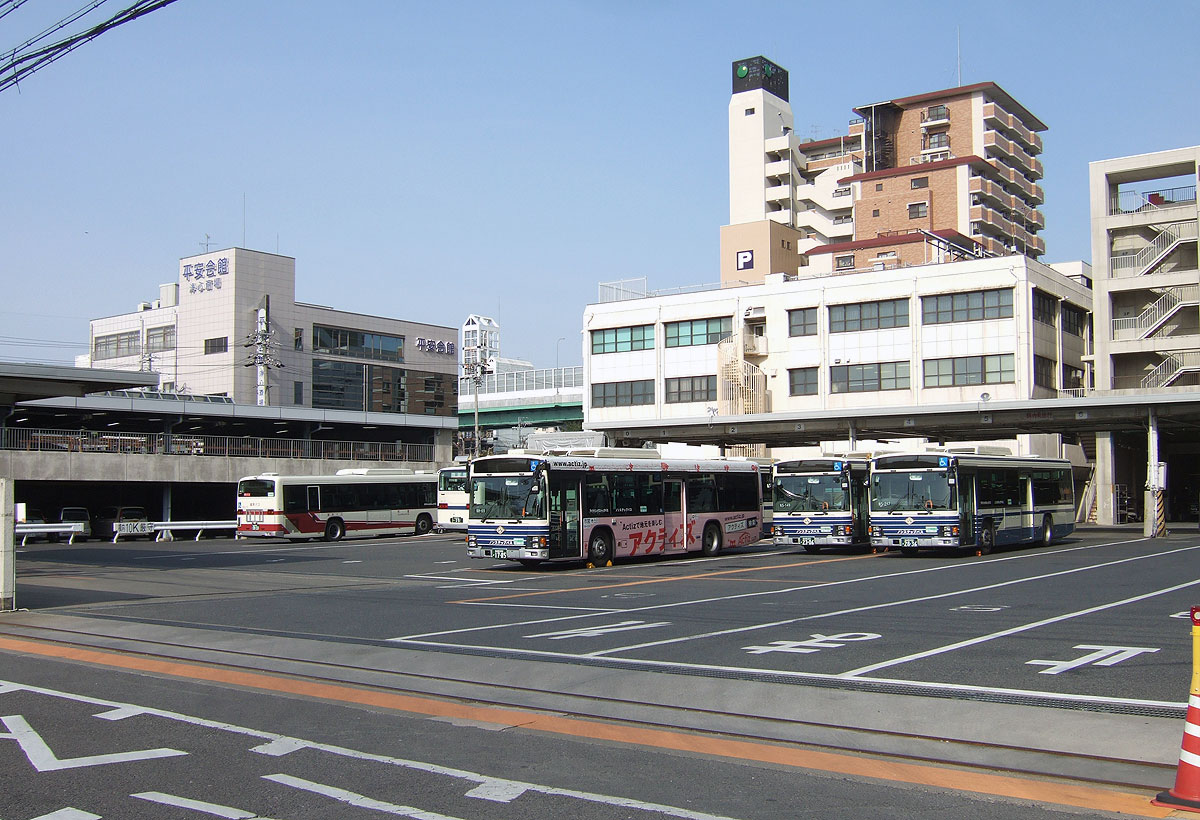

▲市バス浄心営業所
 その奥に浄心合同事務所(鶴舞線運転区入居)

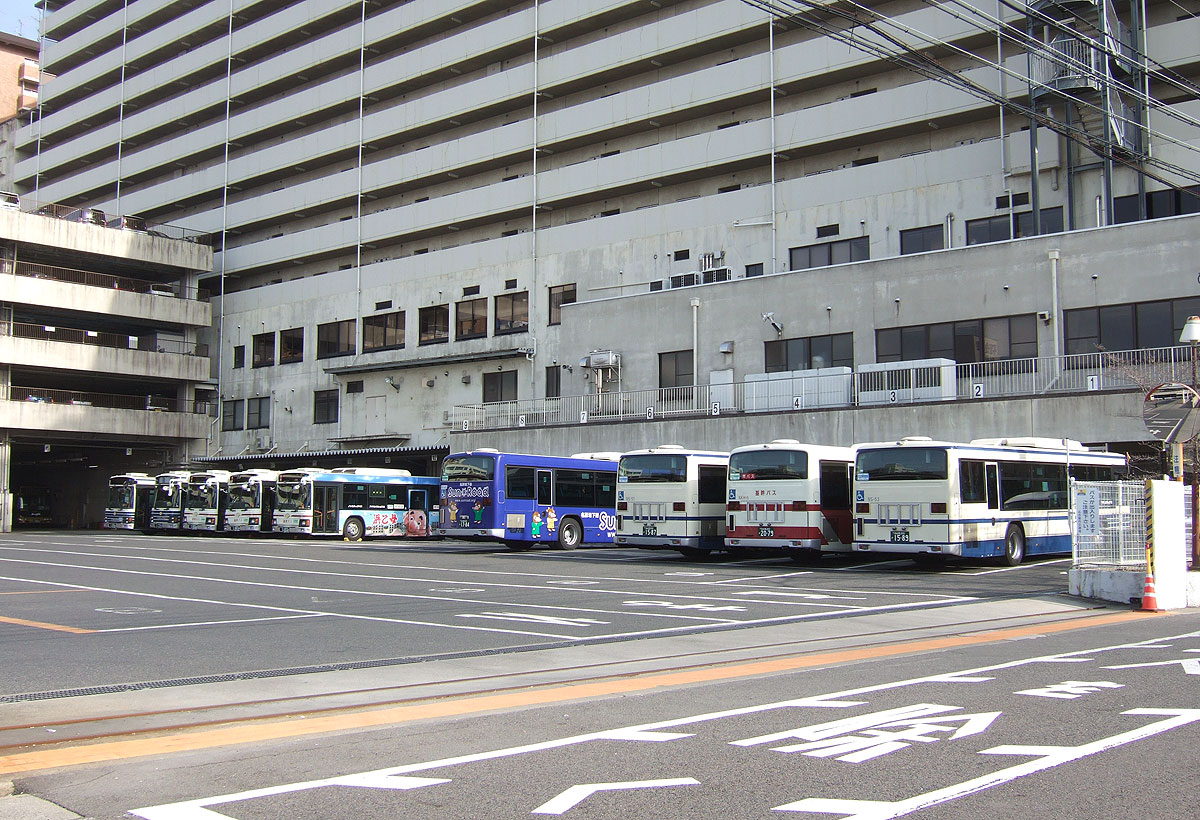

▲市バス浄心営業所





 駅構内の構造

 浄心駅は,3層構造の地下駅です.
 浅間町駅と同じく,高速道路を高架ではなく地下に通す計画があり,地下空間を空けておく必要があったことから,駅コンコース(改札口等)は江川線の地下1階部分には設置できず,東西道路下に設置されています.

 江川線の東側に1番,2番出入口があり,地下2階の東改札口&赤池方面ホームに直結しています.
 江川線の西側に4番,5番,6番,EV出入口があり,地下2階の西改札口&上小田井方面ホームに直結しています.
 地上からホームまで直結のため,行きたい方面によって出入口を選んだ方が早くホームにたどり着くことができます.

 地下2階改札口の目の前がホームです.
 上下線ホーム間の改札内連絡通路はホーム下地下3階に設けられています.
 東改札〜西改札を往来する改札外通路はありません.

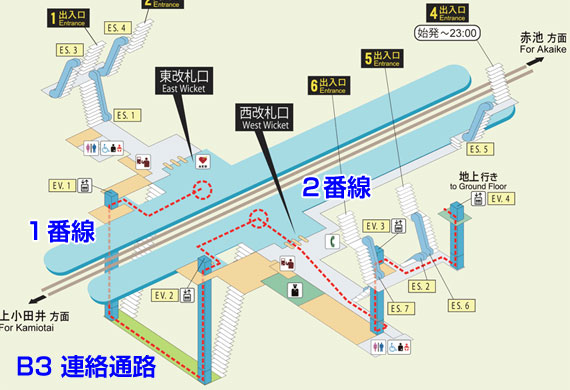

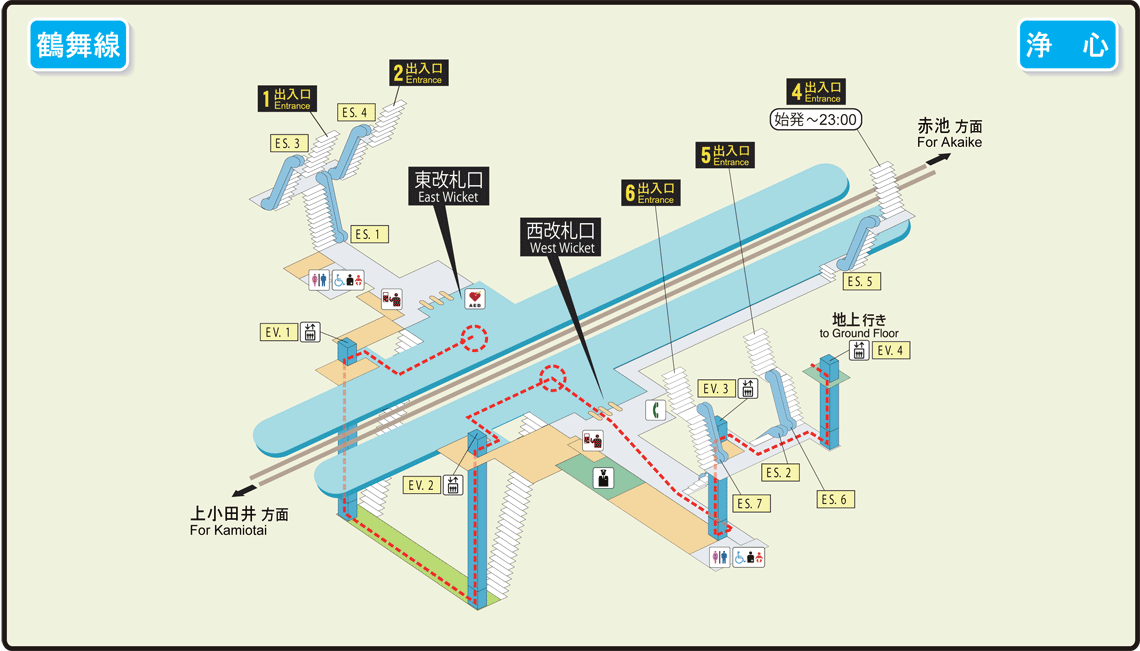

▲名古屋市交通局webより「駅構内図」CC-BY-SA

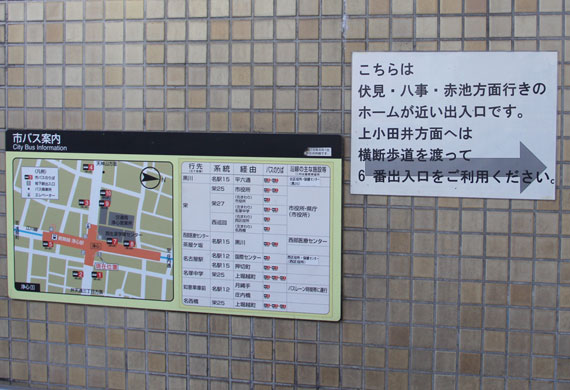

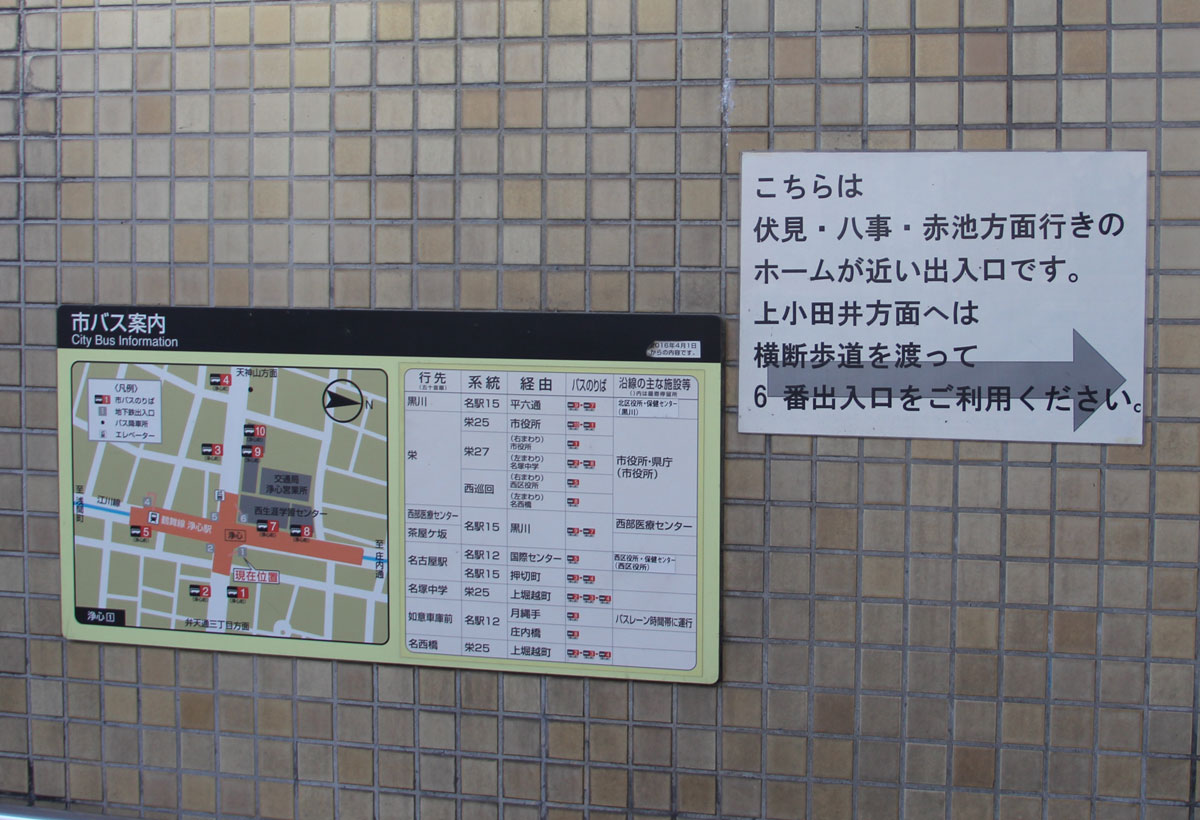

▲行き先方面によっては,地上横断歩道を渡って反対側の利用を進める張り紙

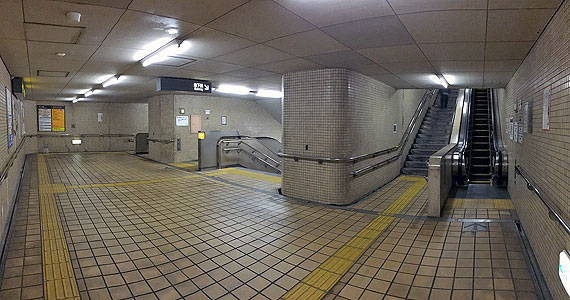

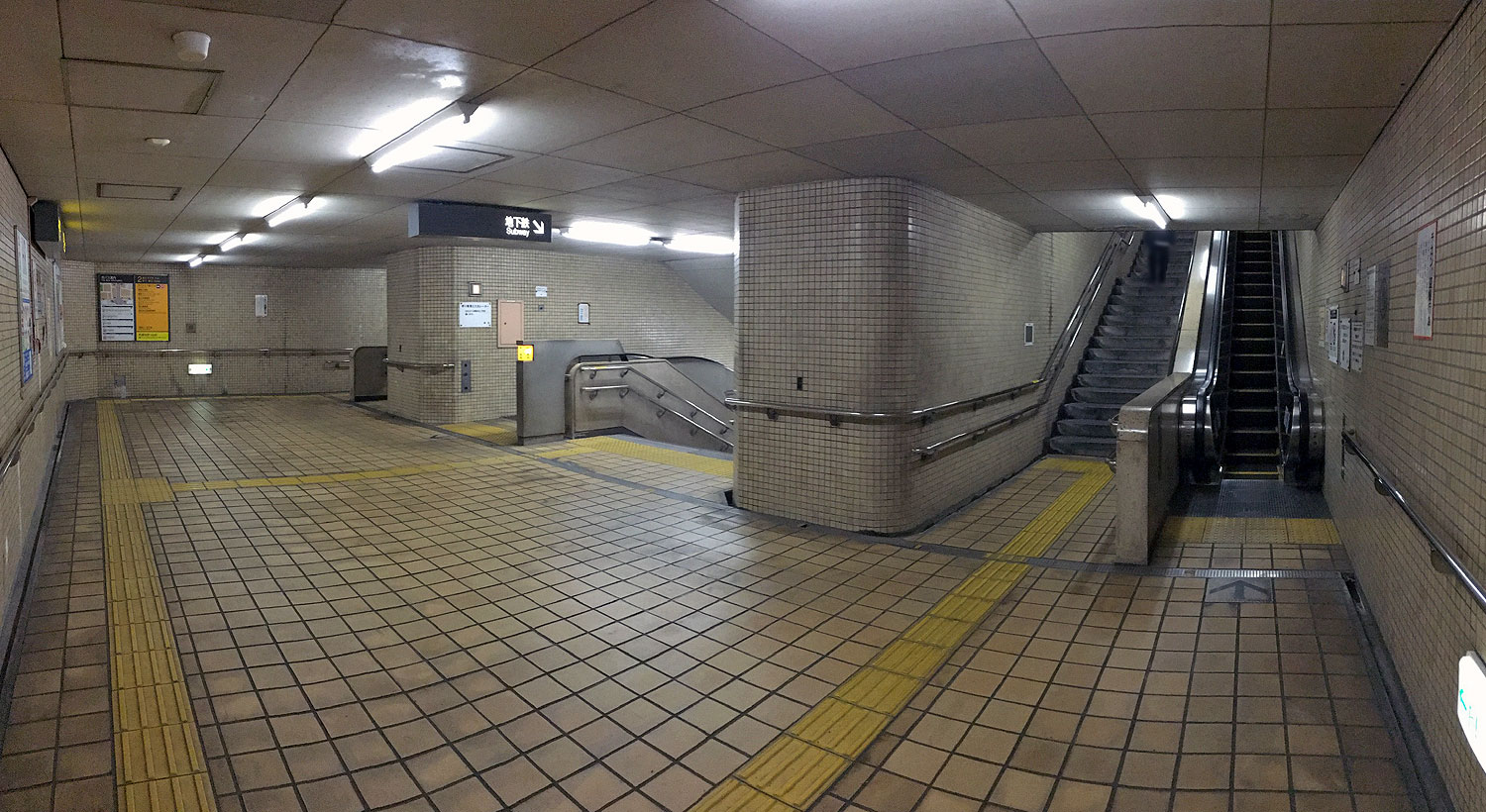

▲地下1階部分(1番,2番出入口通路)





 駅構内の様子(地下2階コンコース/東改札)

 江川線の東側にある1番,2番出入口を降りると,地下2階の東改札口&1番(赤池方面)ホームにたどり着きます.
 バリアフリールートではありません.改札外トイレはあります.

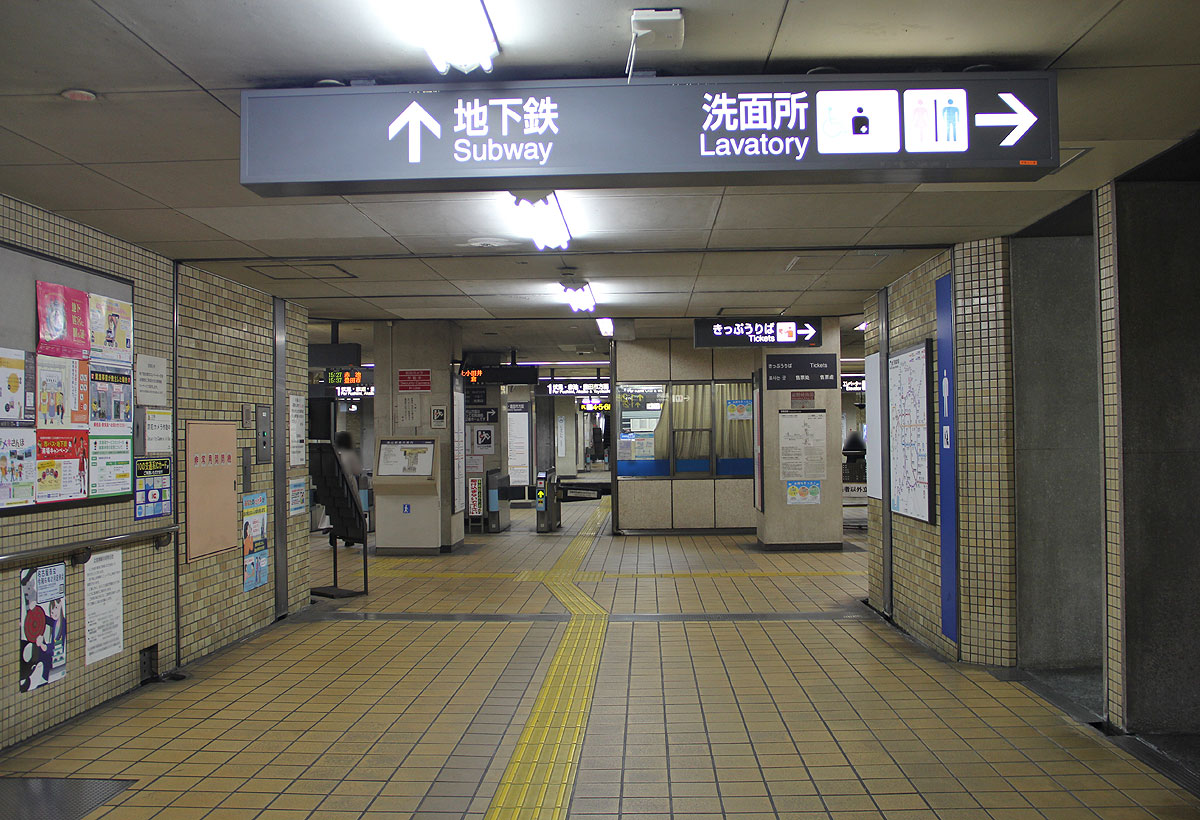

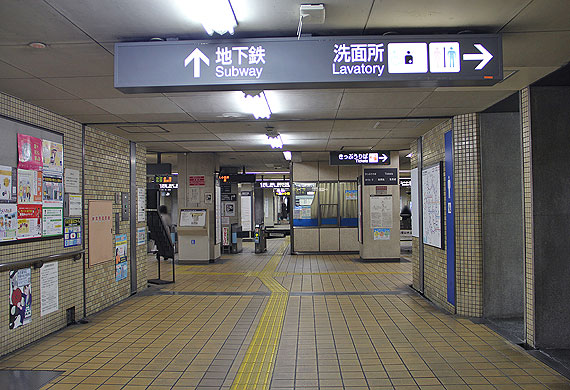

▲東改札 ラチ外通路

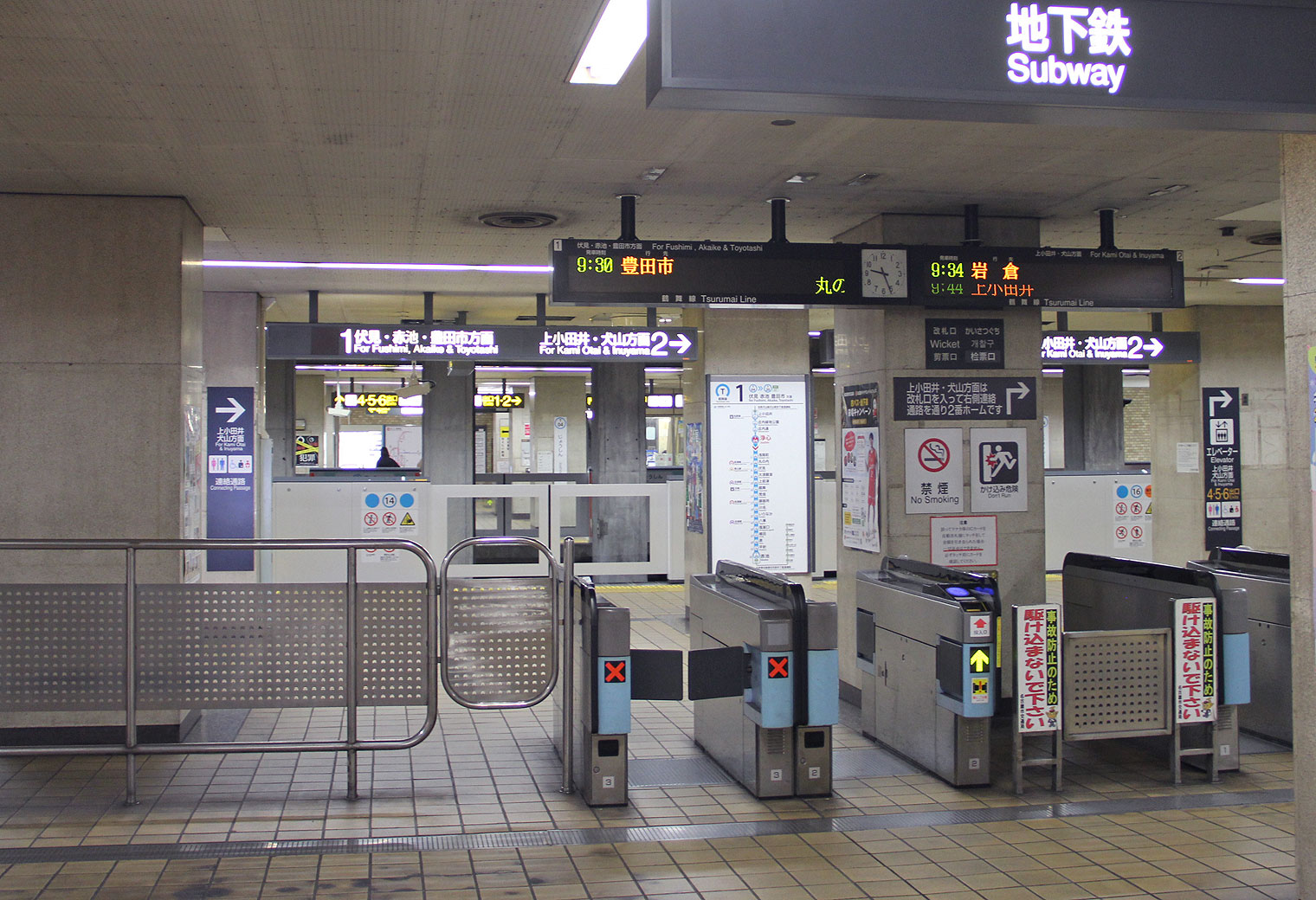

▲東改札口(ラチ外)

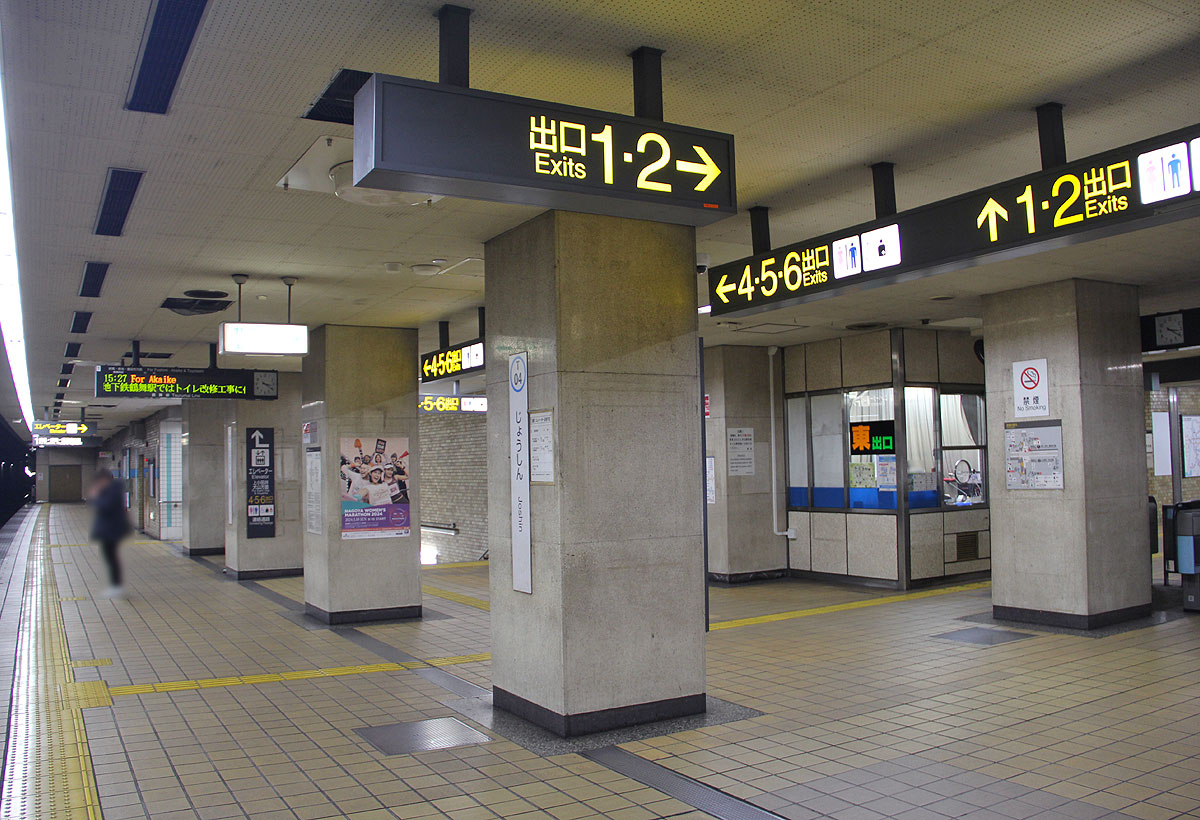

▲東改札口の目の前が1番ホーム


▲東改札口(ラチ中)





 駅構内の様子(地下2階コンコース/西改札)

 江川線の西側にある4番,5番,6番,EV出入口を降りると,地下2階の西改札口&2番(上小田井方面)ホームにたどり着きます.
 西改札は2層構造となっており,駅長室もあります.かつては管区駅長室も置かれていました.
 バリアフリールートとなっており,地上EVやトイレもあります.

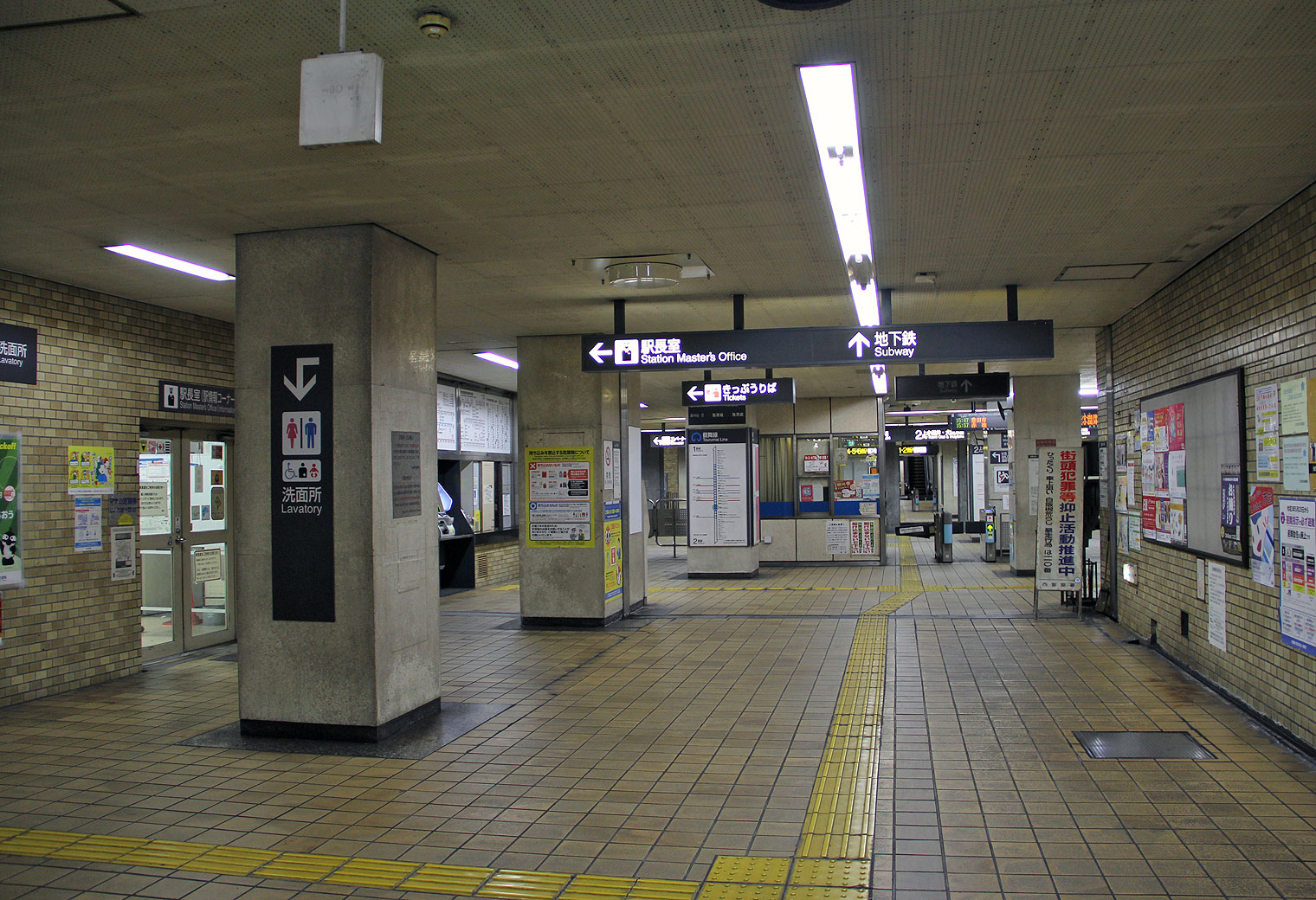

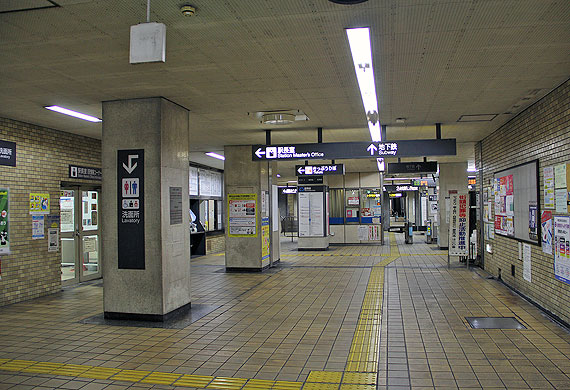

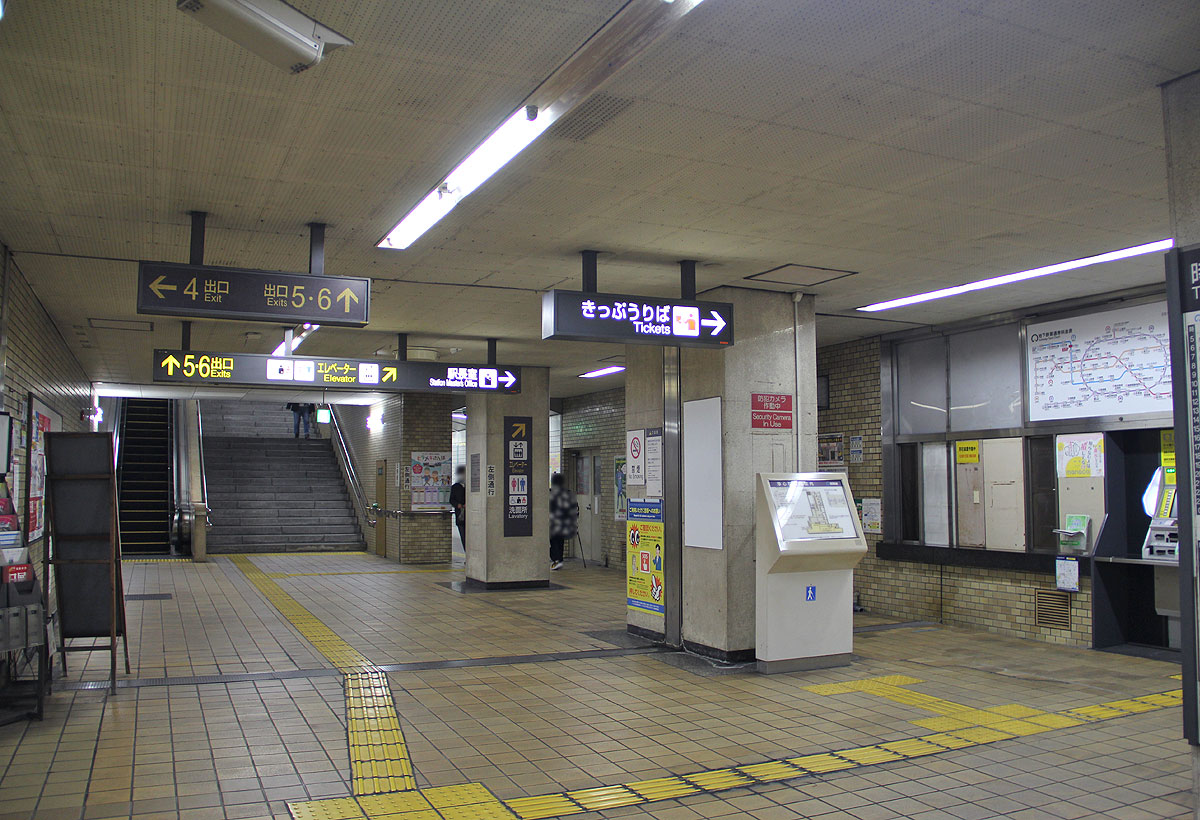

▲西改札 ラチ外通路 改札口方面を望む
 駅長室あり

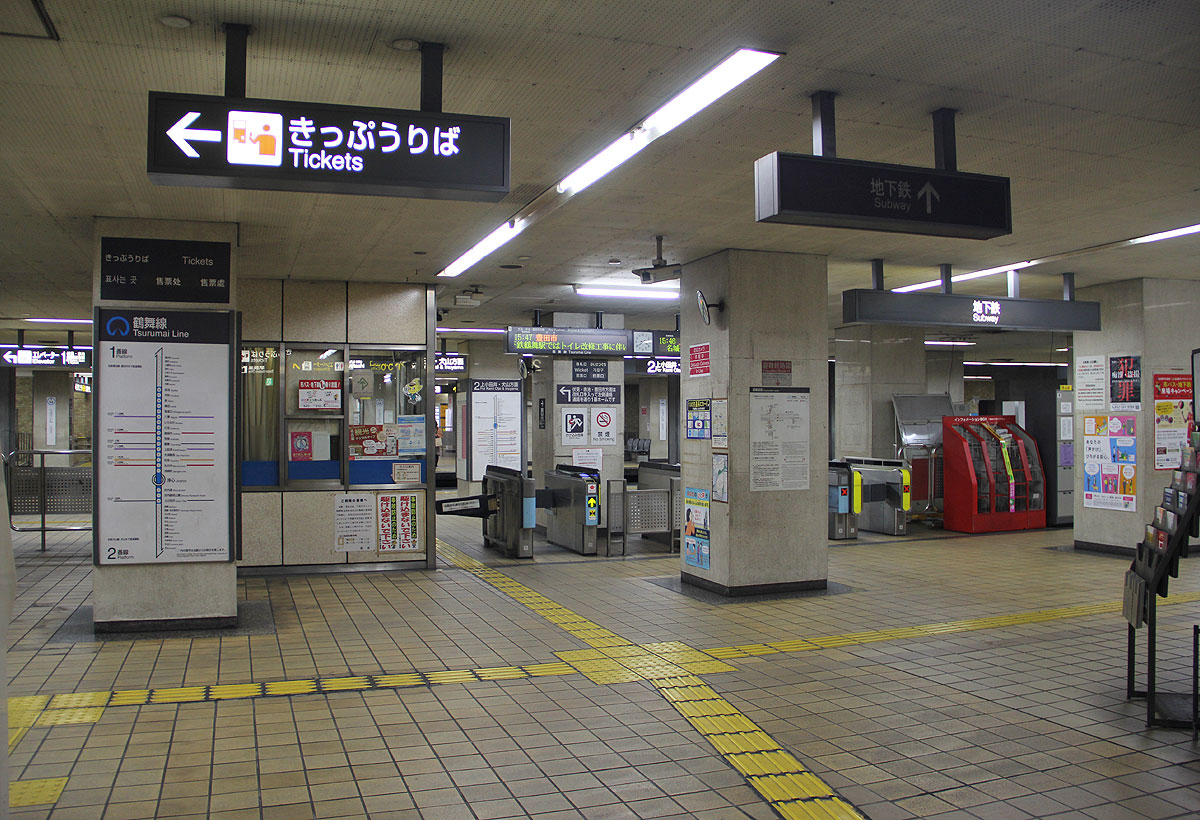

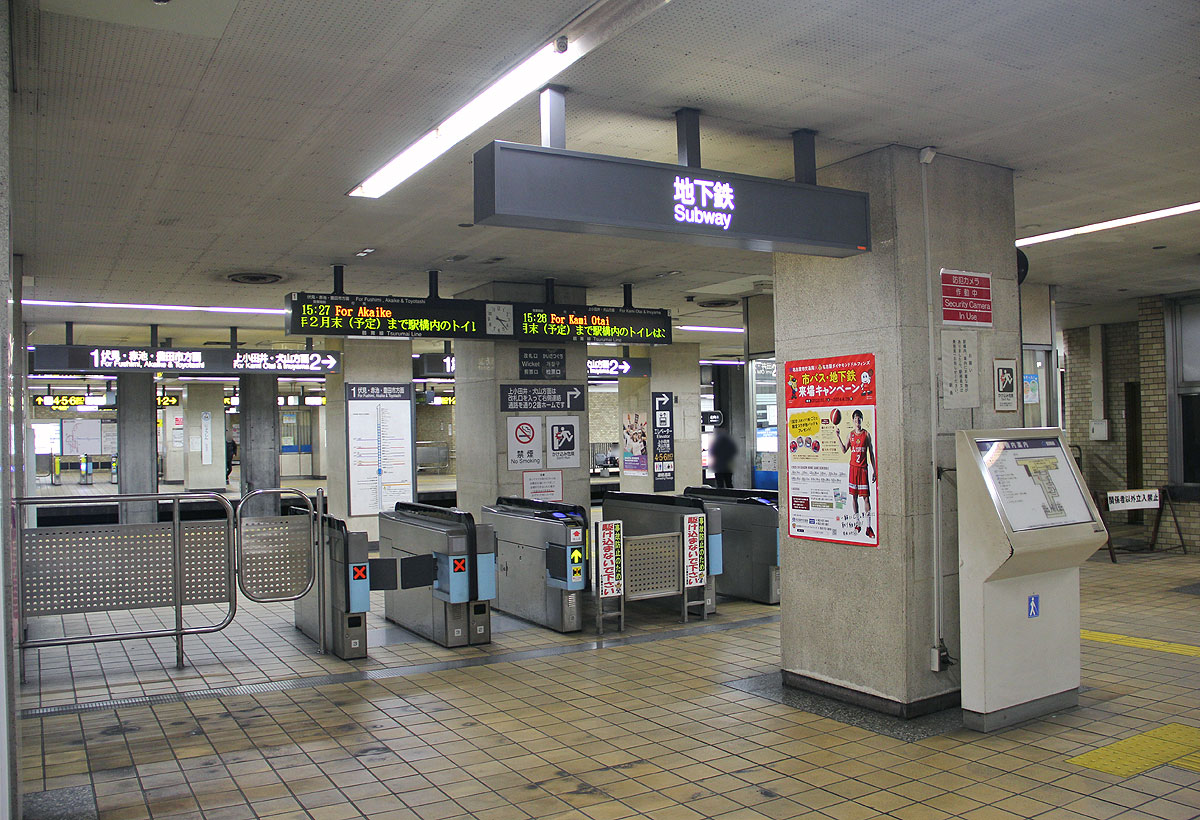

▲西改札口(ラチ外)


▲西改札 ラチ外通路 出口方面を望む

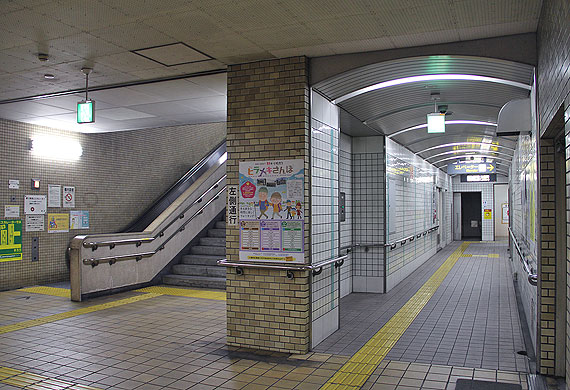

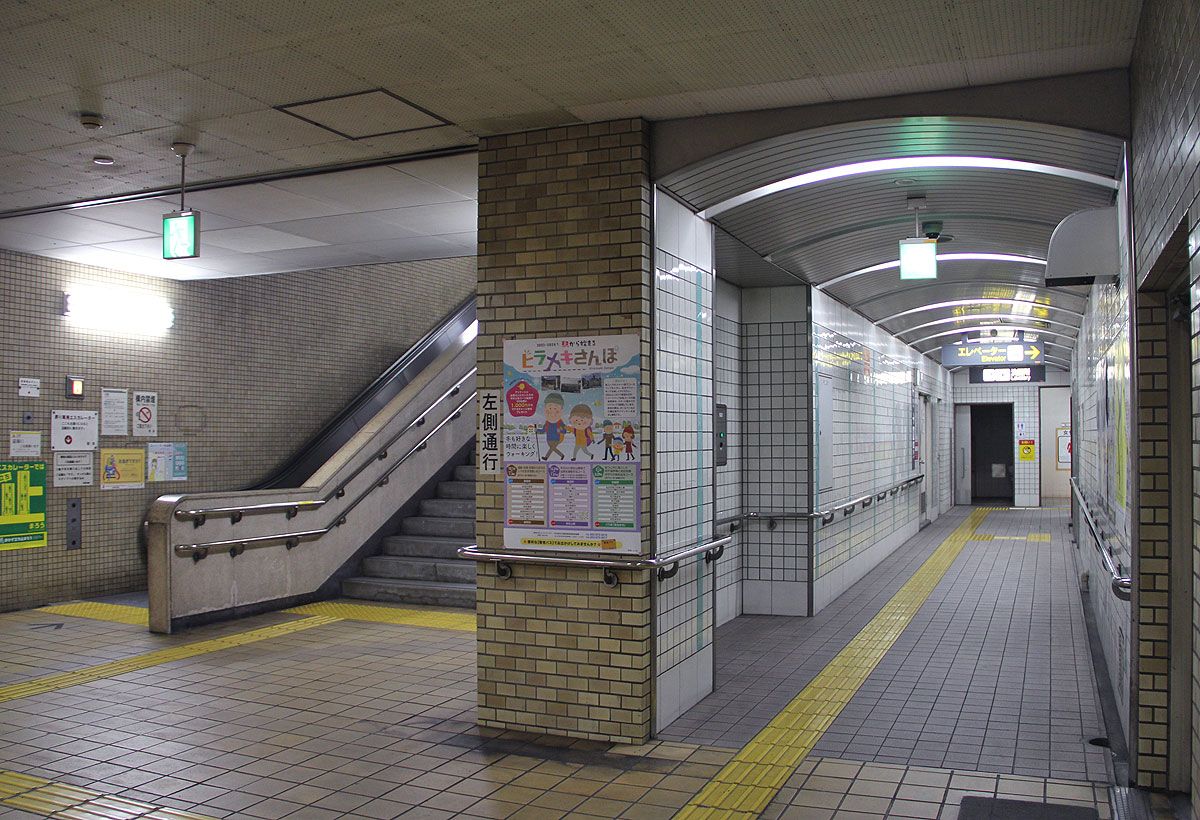

▲5,6番出口階段と EV・トイレ通路

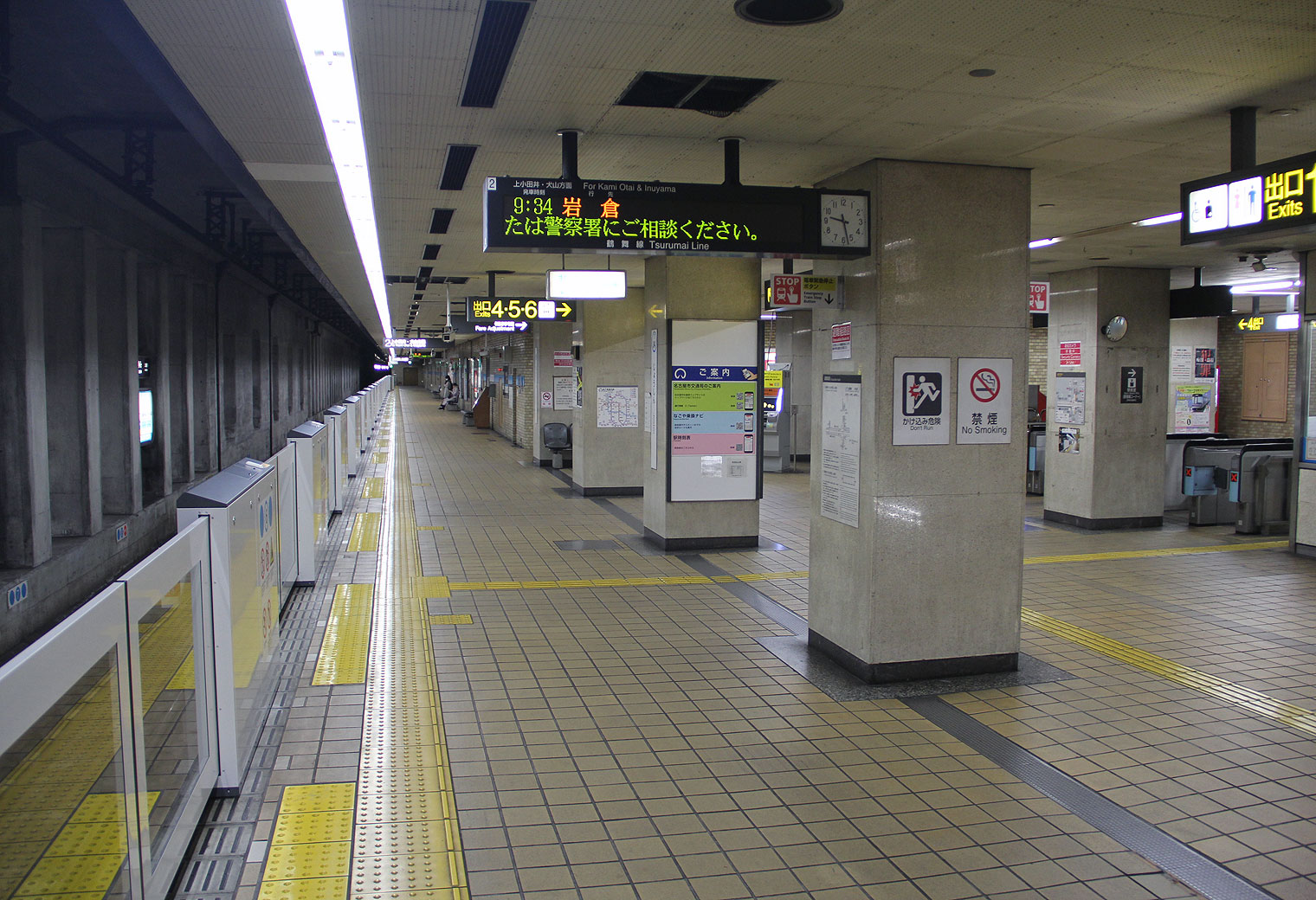

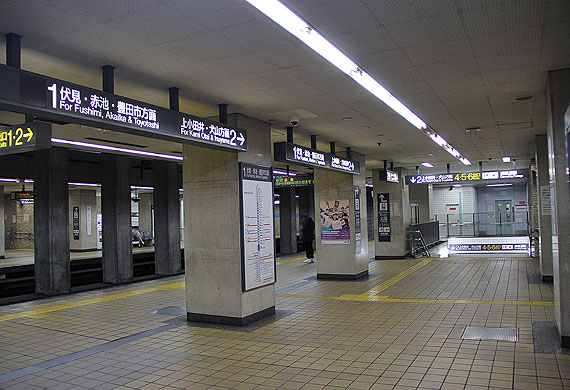

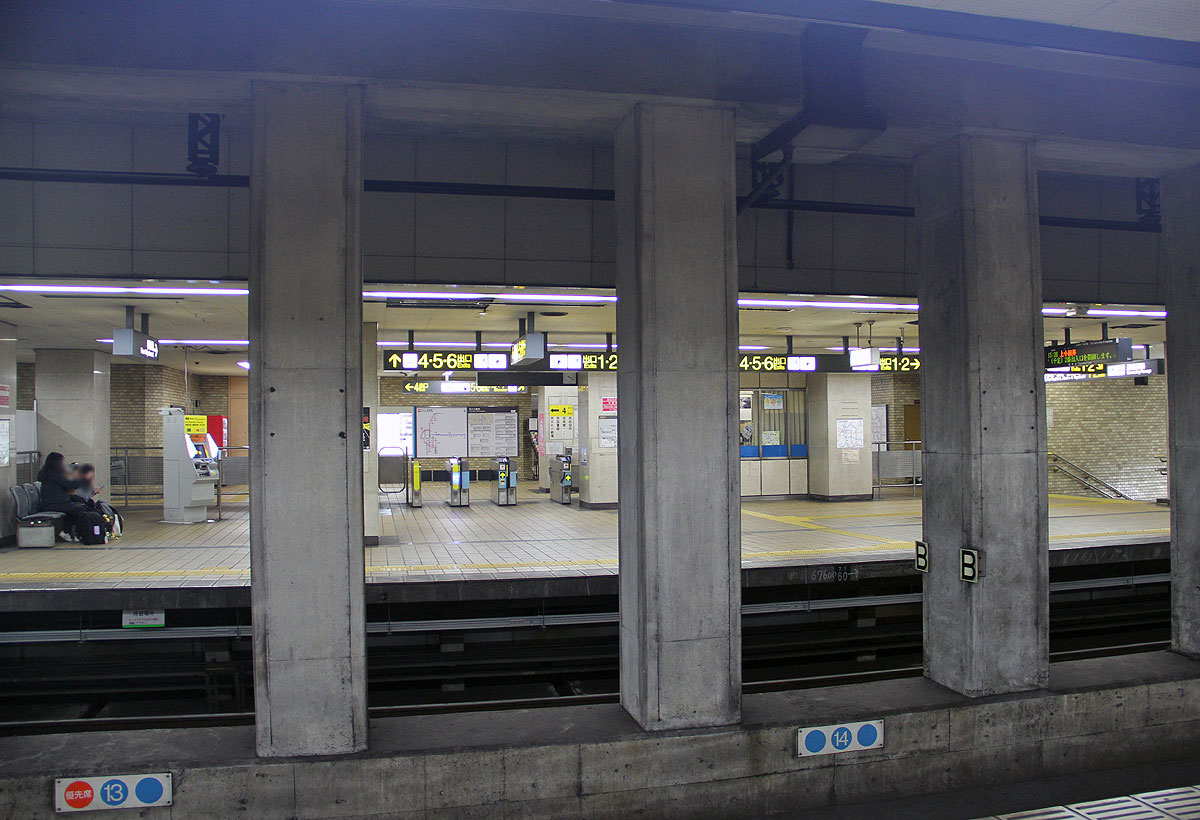

▲東改札からホームをはさんで西改札を望む






 駅構内の様子(地下2階コンコース/4番出入口通路)

 浄心交差点の四隅にある1,2,5,6番出口とは別に,駅の南端に4番出口があります.
 西改札口の脇から,2番ホームに沿って続く約80mの長い通路を抜けた先にある,ビル合築の出入口です.

 反対側(東改札・1番ホーム)にも同様の通路がありますが,一般供用されていません.
 非常通路として4番出口につながっています.
 このため浄心駅には3番出口がありません(欠番).

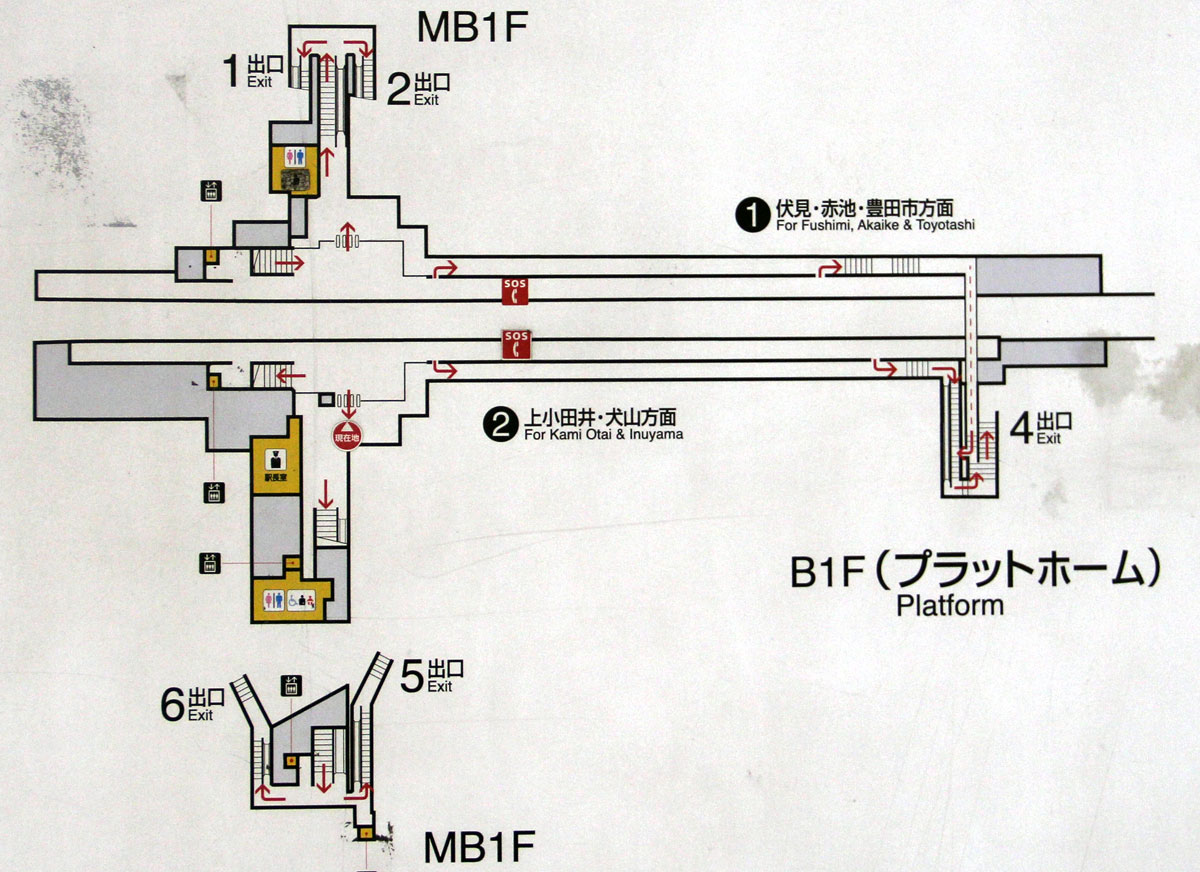

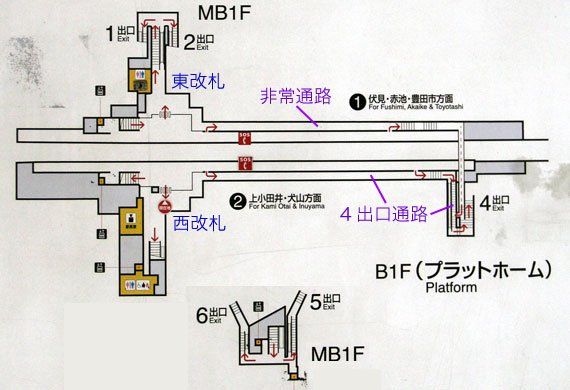

▲浄心駅避難経路マップ

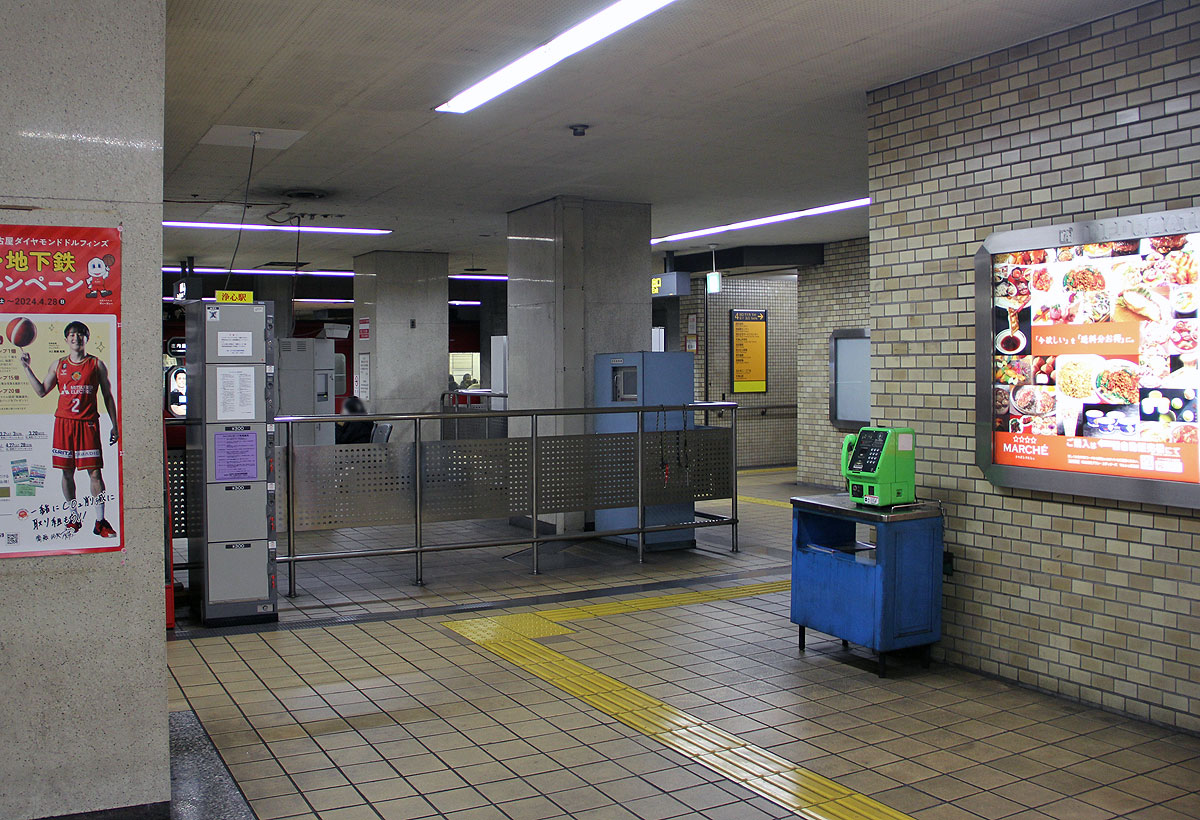

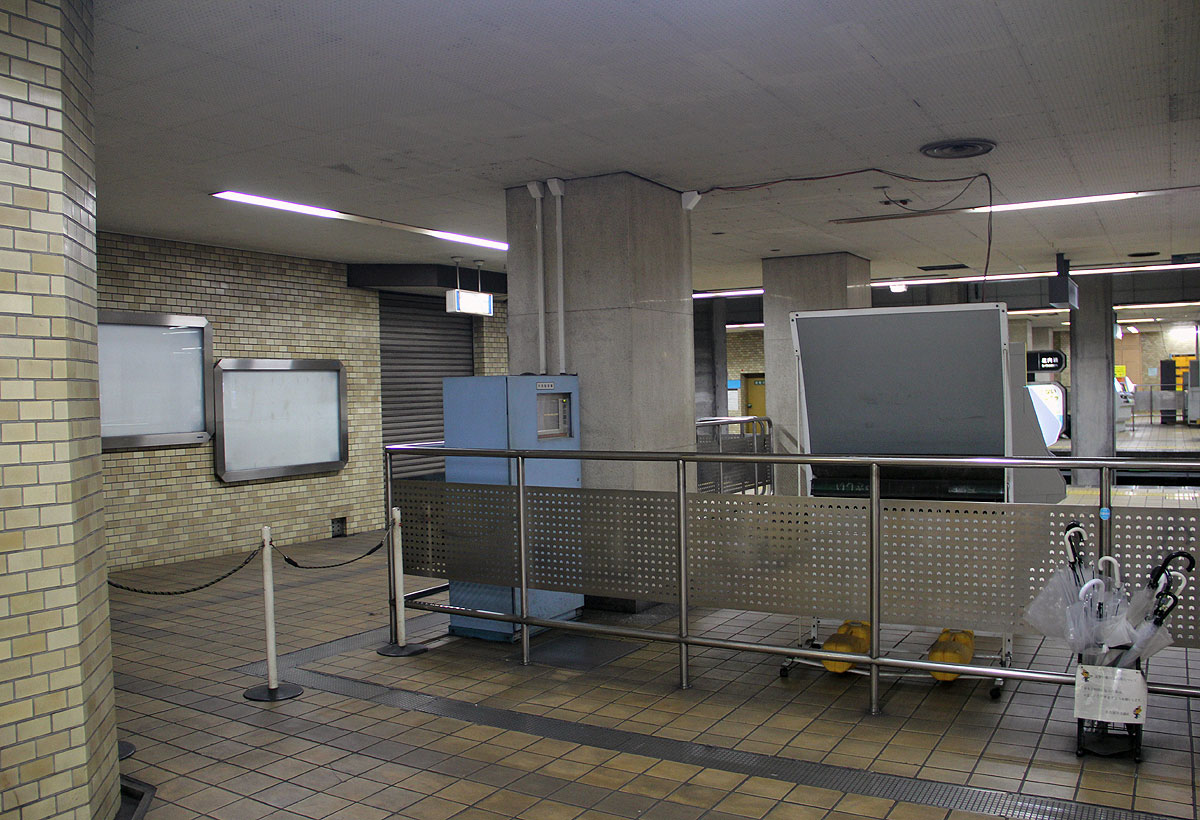

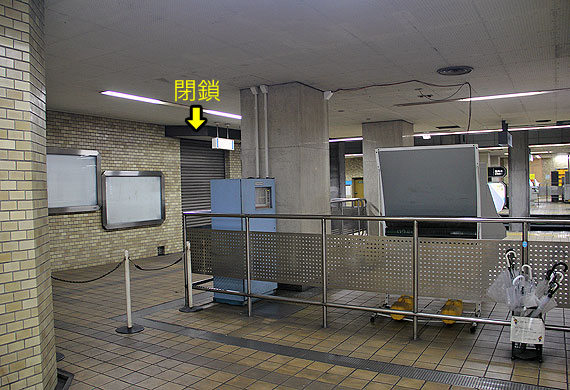

▲西改札口の脇 4番出口通路あり

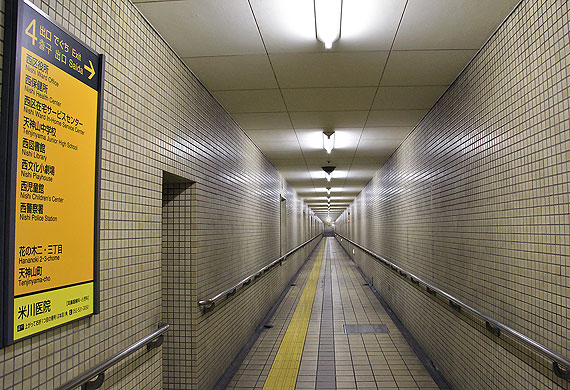

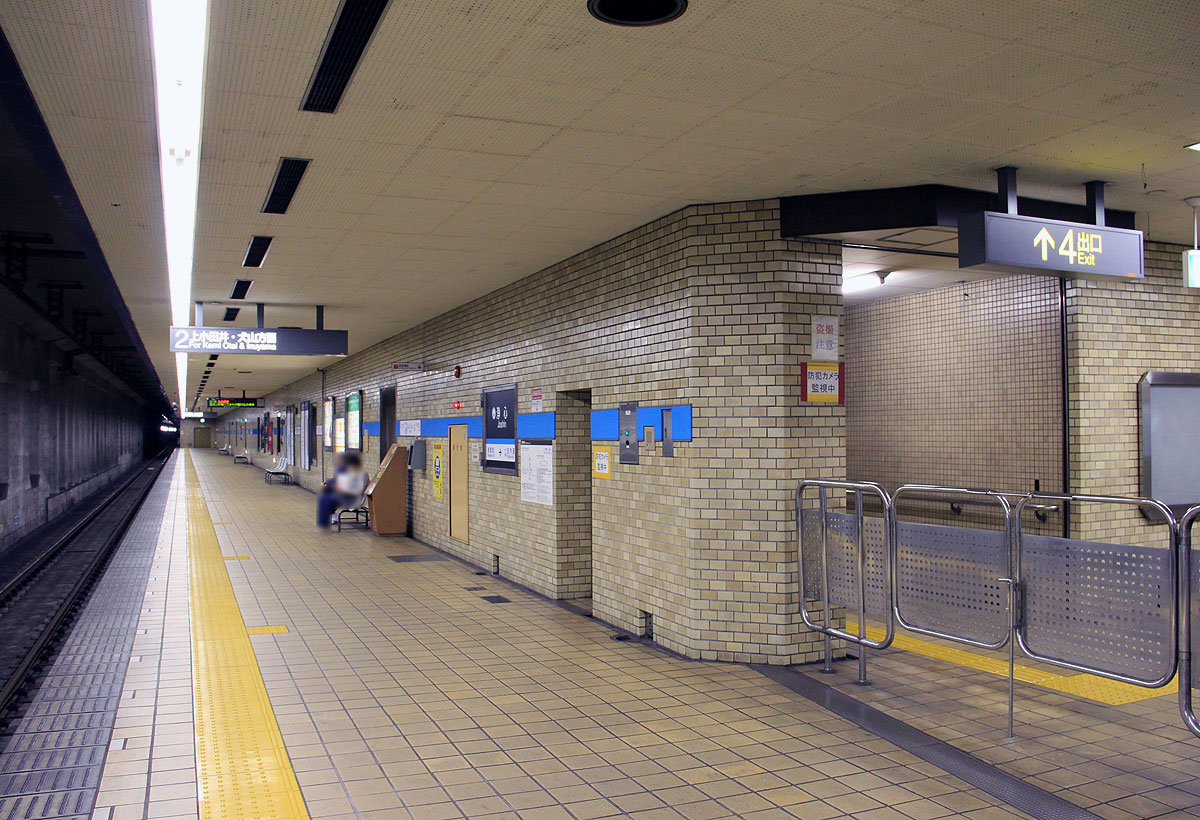

▲2番ホームに沿って続く4番出口通路

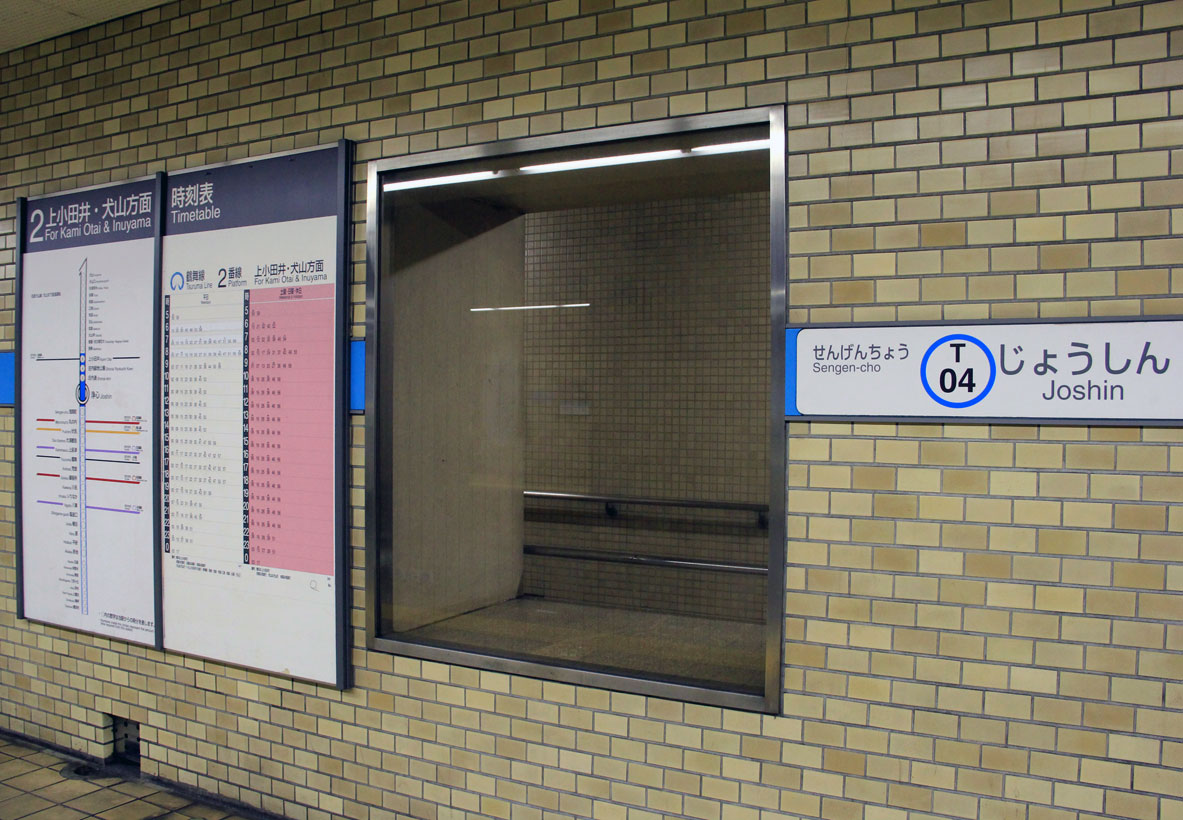

▲ホームと通路の間の窓

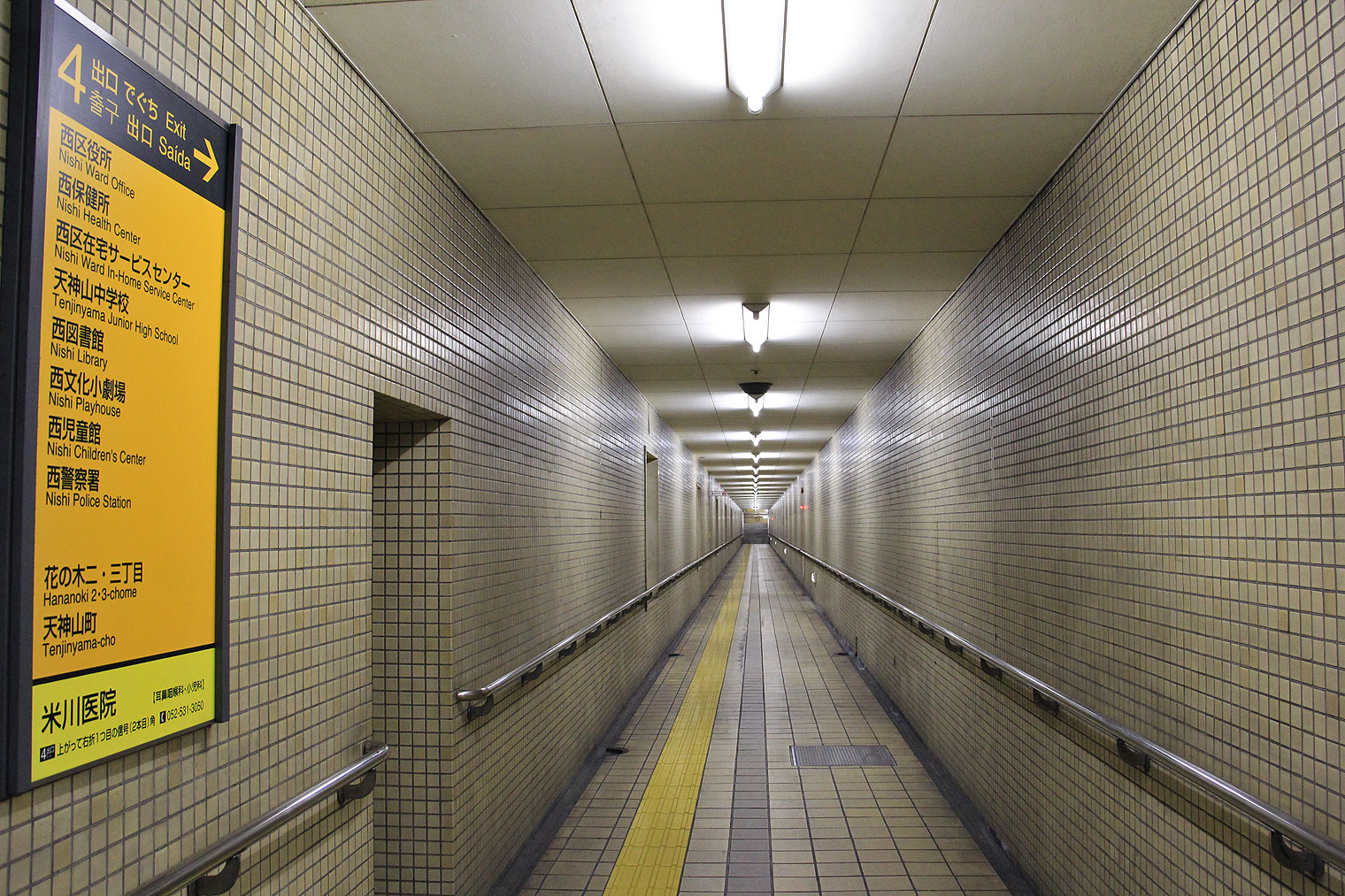

▲4番出口通路(左側壁の向こうが2番ホーム)


▲1番ホーム側は非常通路





 駅構内の様子(地下2階ホーム・地下3階連絡通路)

 ホームは2面2線の相対式ホームです.
 駅は直線区間にあります.

 地上にある高速道路橋脚の基礎は,この付近は地下鉄トンネルの真上に載っています.
 このため,橋脚基礎部のトンネルは補強されています.

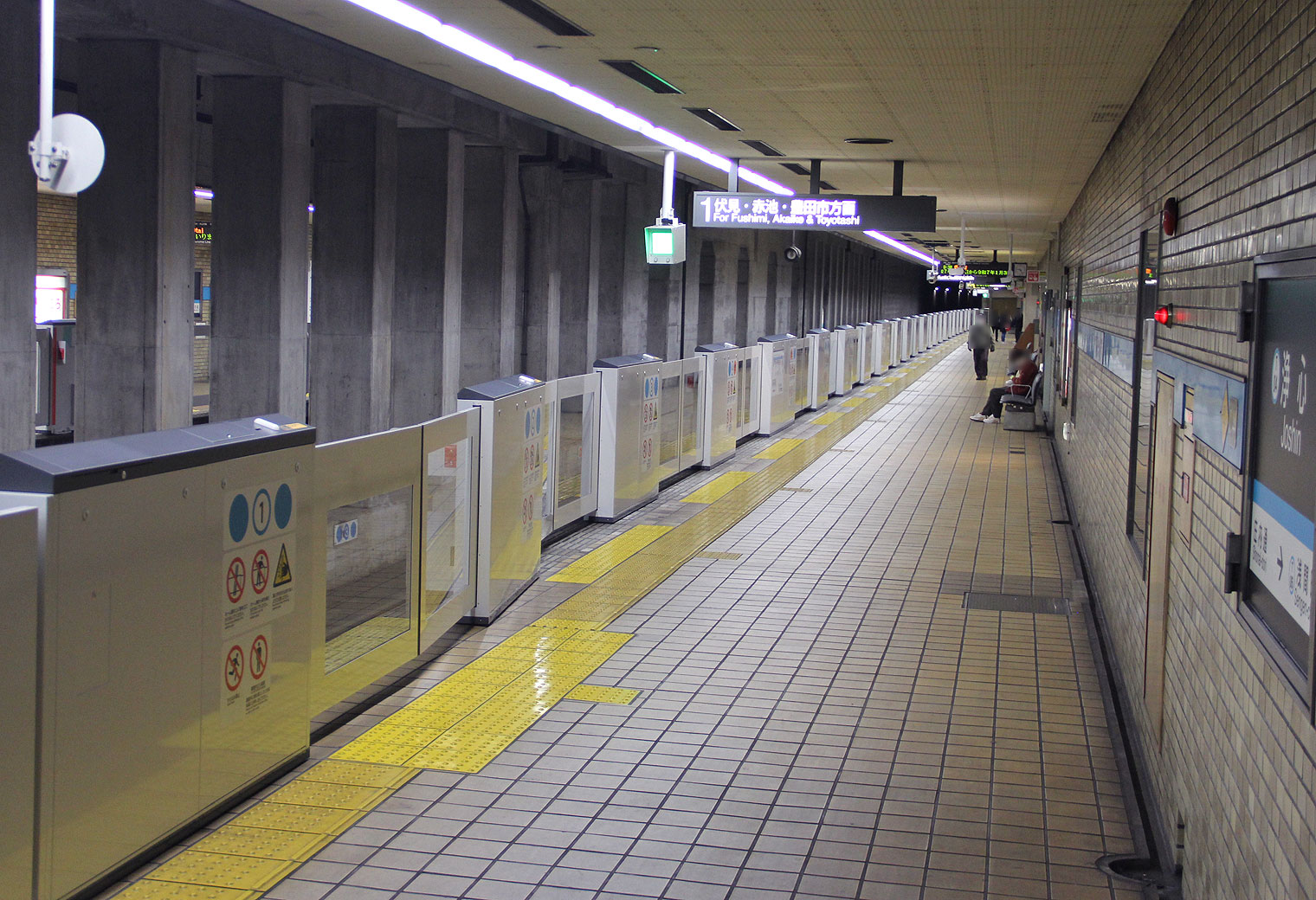

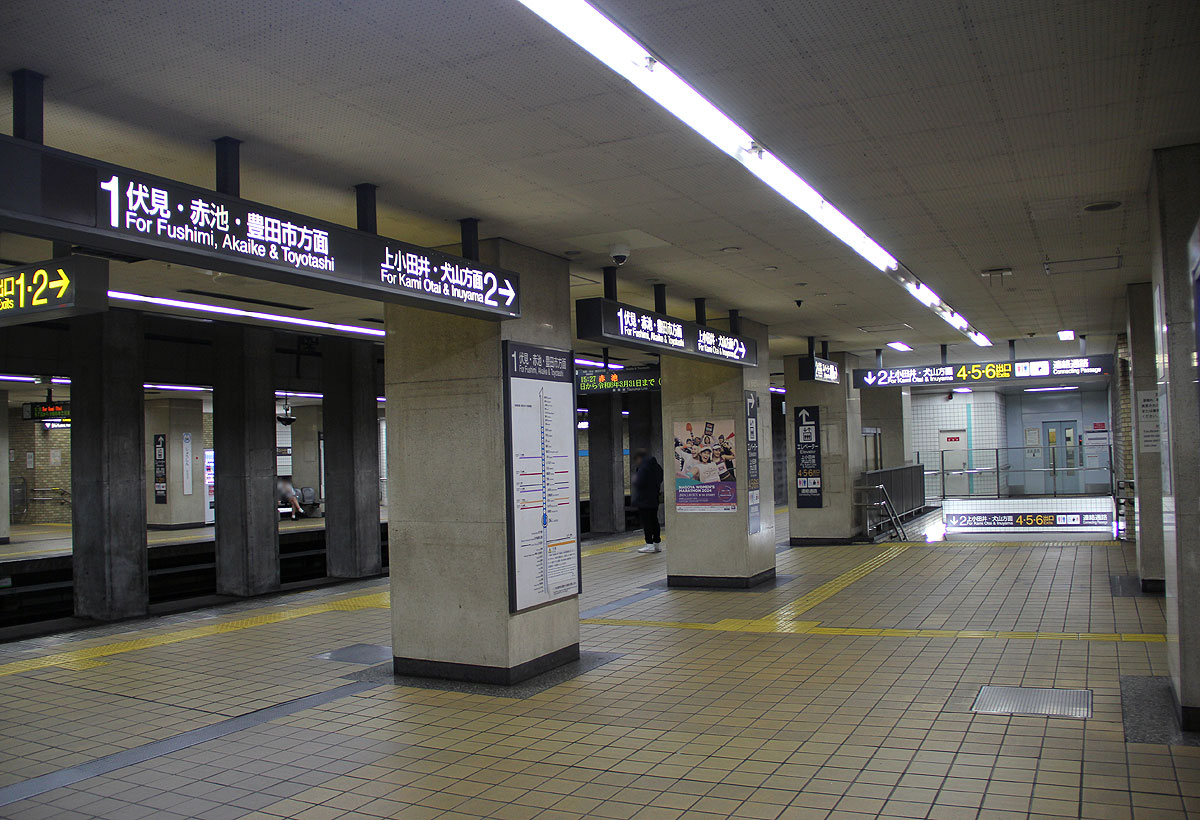

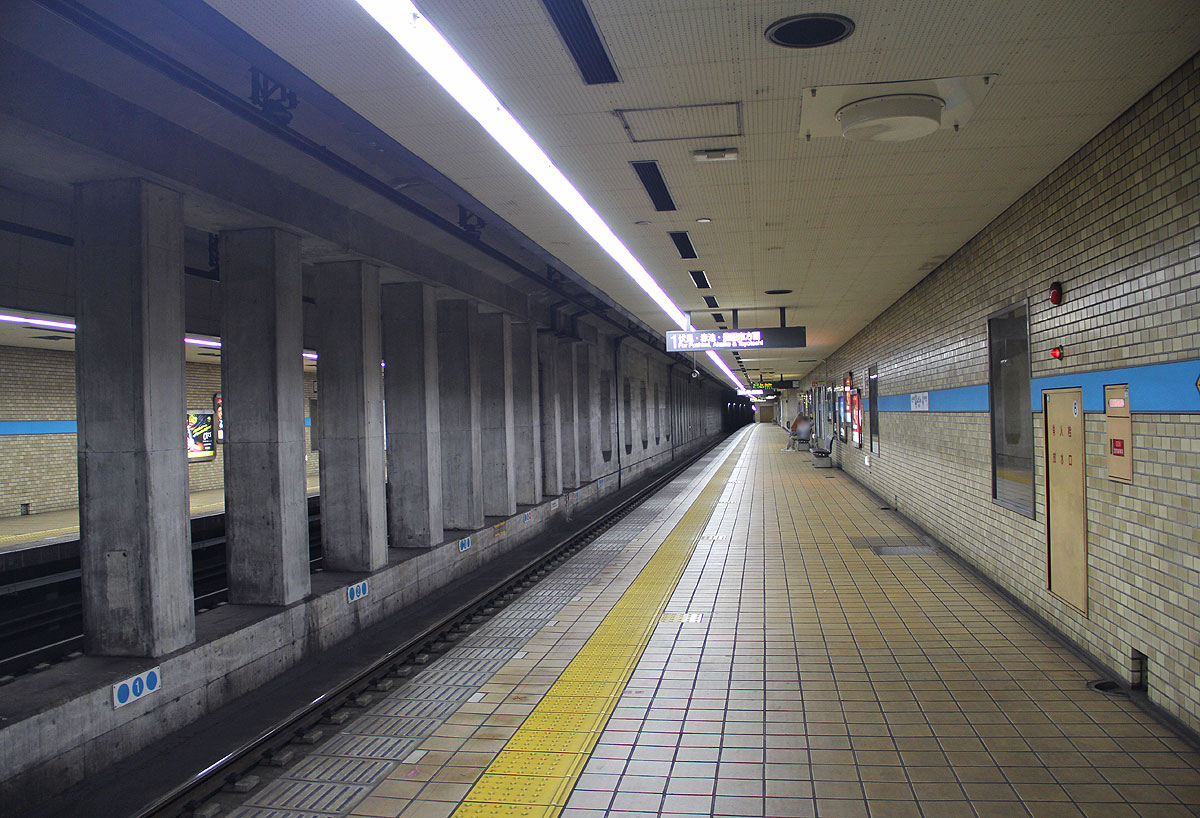

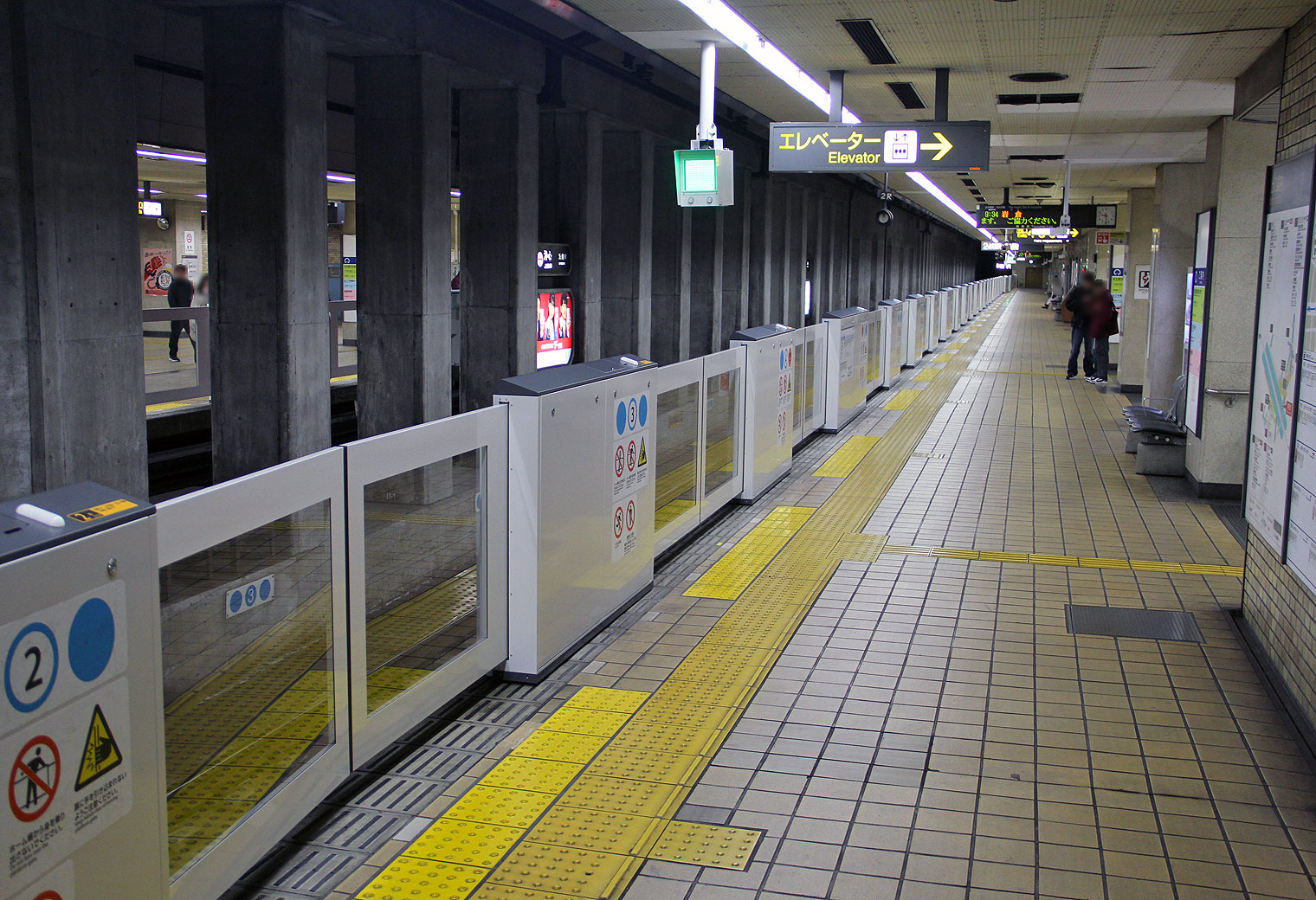

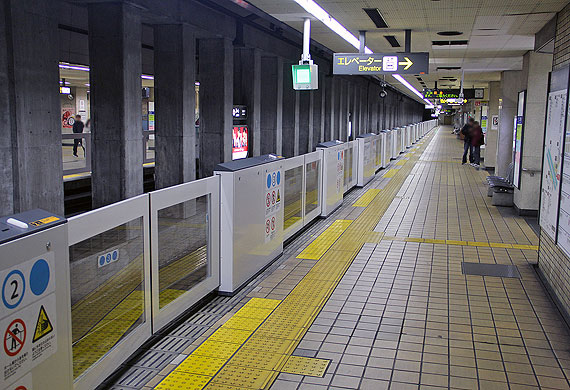

▲浄心駅ホーム 1番ホーム(赤池方面)

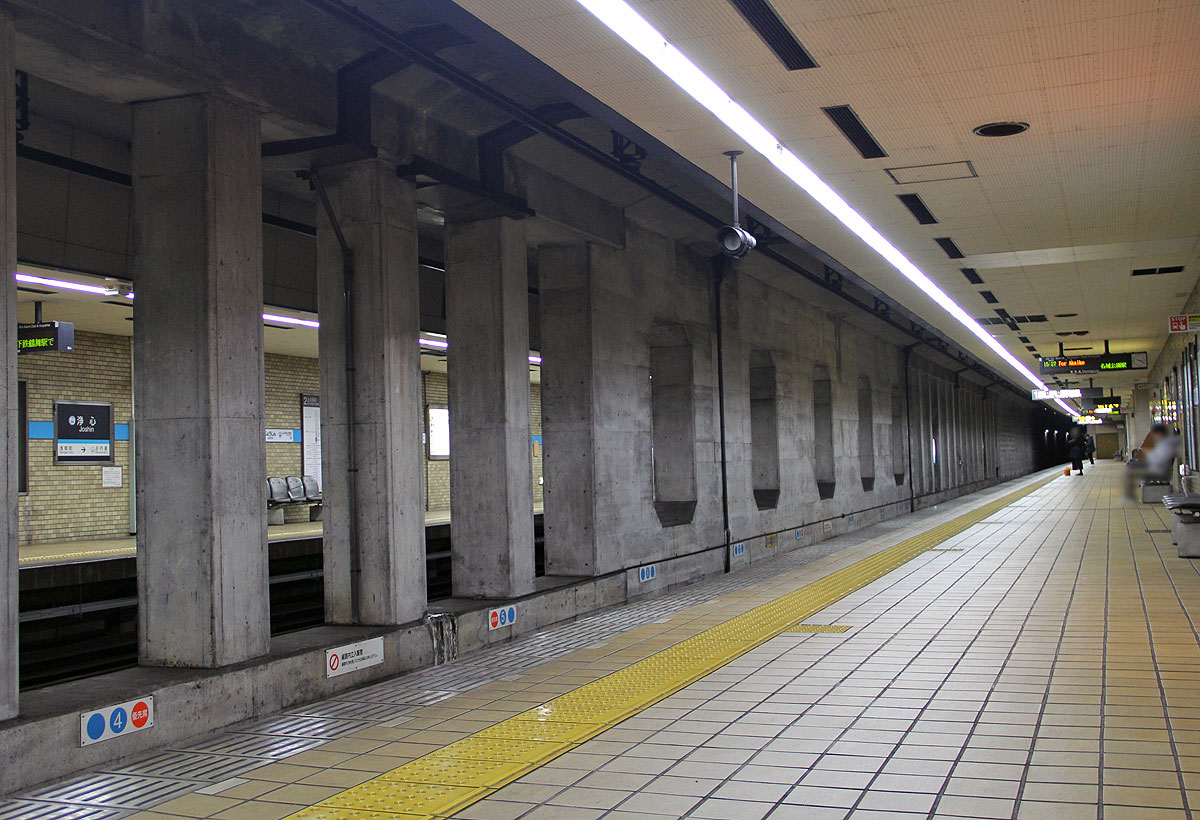

▲トンネル構造物の違い

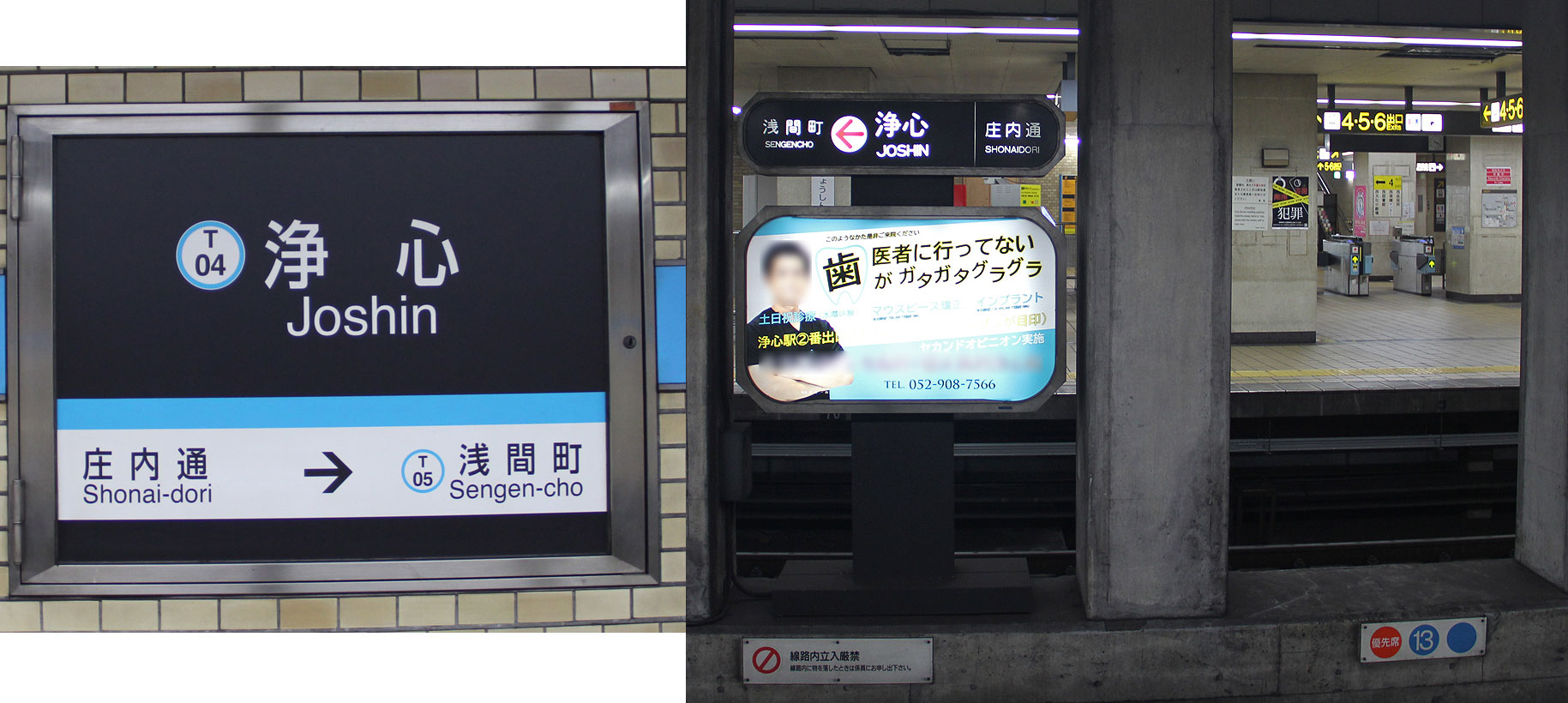

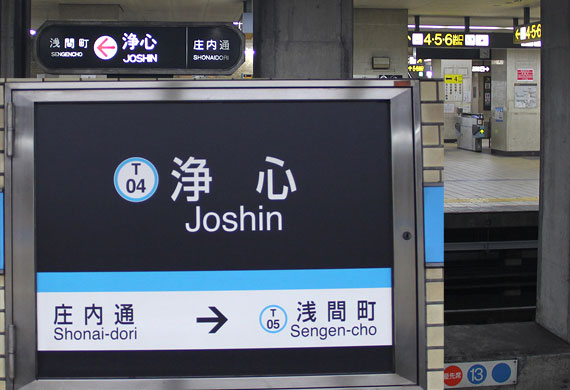

▲駅名標




 上下線ホーム間の改札内連絡通路はホーム下地下3階に設けられています.
 (その他機械室等も地下3階にあり)

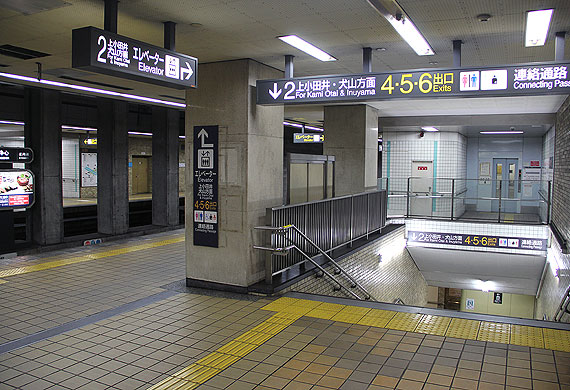

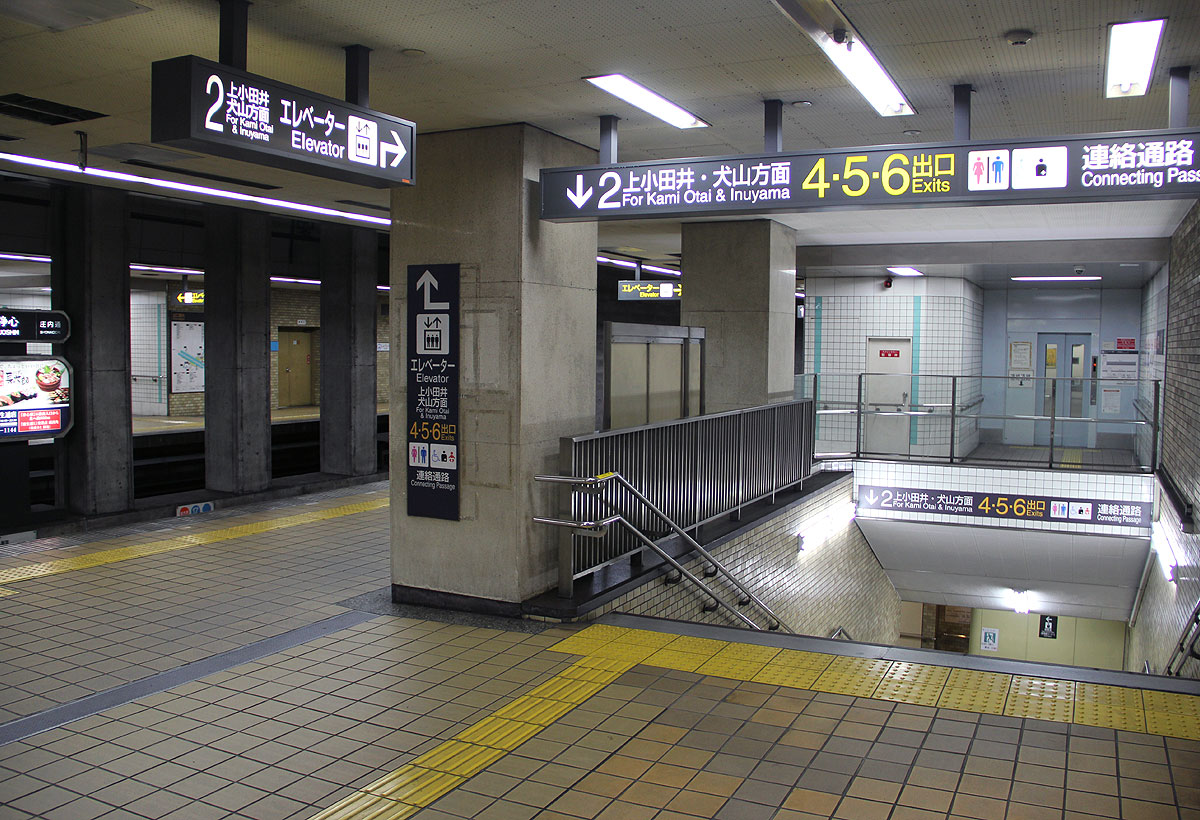

▲連絡通路の階段(2番ホーム)

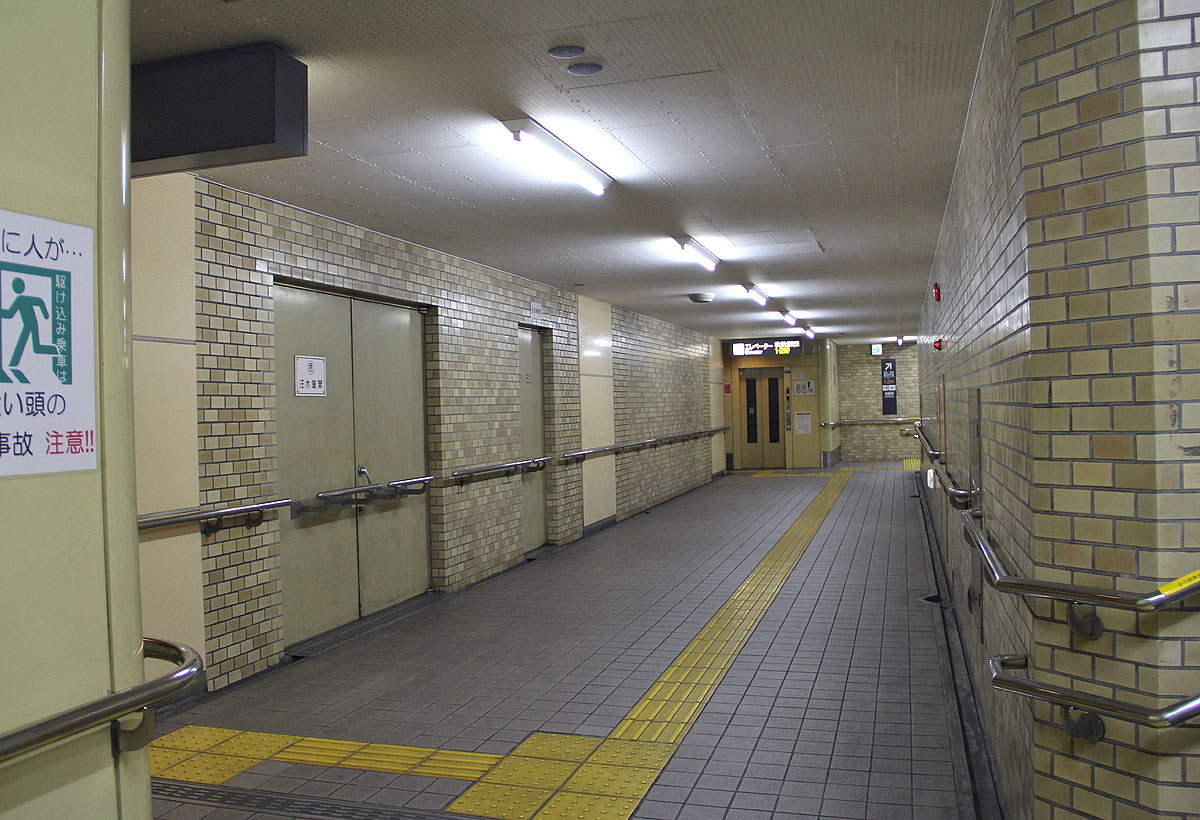

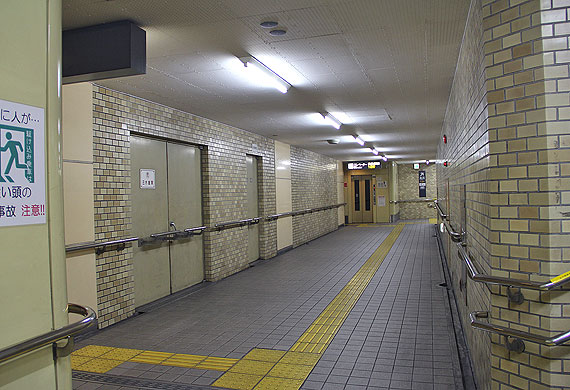

▲地下3階連絡通路 左側は機械室
